В настоящее время о светодиодах знает каждый, поскольку они используются практически в любой сфере человеческой жизнедеятельности. Мобильные телефоны, источники освещения, телевизоры — перечислять можно до бесконечности. Кажется, что такая технология появилась недавно, однако ее история насчитывает чуть более века, но об этом позже. Теперь даже автомобильная промышленность стала внедрять светодиоды в противотуманки современных моделей на радость многим владельцам.
Функциональность ПТФ
Любой опытный автолюбитель, как, впрочем, и еще неопытный, прекрасно знает о роли, которую выполняют противотуманные фары (ПТФ). В условиях белой завесы штатное головное освещение не справляется со своей задачей по обеспечению хорошей видимости на дороге, и все в силу того, что туман представляет собой взвесь водных капель, через которую стандартная оптика не может пробиться. К тому же свет от таких фонарей практически весь отражается от завесы. Таким образом, получается целая белая стена, которая существенно усложняет обзор.
LED птф с АлиЭкспресс
Противотуманная оптика обладает своим спектром излучения, способным пробивать такую стену. К тому же световой поток распространяется горизонтально и направлен вниз, что позволяет хорошо освещать дорогу. А можно ли ставить светодиоды в противотуманки? Интересный вопрос, требующий внимания.
Главная ошибка многих водителей
В отношении ПТФ большинство водителей допускает грубую ошибку – использование оптики не по прямому назначению. Кроме того, все может просто дойти до безумия: водители оснащают свои транспортные средства подобной оптикой в большом количестве. Нередко встречаются седаны, на крышах которых красуются такие фонари (4 шт. или более) в любое время.
А между тем в ПДД четко прописано, что включать ПТФ разрешается лишь в темный период суток и в условиях недостаточной видимости (туман, задымление). Некоторые же водители включают их вместо ближнего освещения, что также является грубейшим нарушением ПДД.
Поэтому не следует забывать, что ПТФ – это всего лишь дополнительная оптика, хотя некоторые владельцы умудряются выполнить переделку противотуманок на светодиоды. Конечно, полностью отказаться от них невозможно, поскольку при некоторых обстоятельствах они сильно выручают. Их главное достоинство с конструктивной точки зрения заключается в особом отражателе и рассеивателе. В любой другой оптике подобного нигде пока еще нет.
Как это ни парадоксально, тем не менее именно противотуманные лампы потребляют больше всего энергии, выдавая мощный световой поток, который существенно ярче, чем у ближнего освещения. В современных ПДД нет каких-либо указаний касательно цветовой гаммы светового потока ПТФ. Из-за этого различные производители проводят свои эксперименты.
Немного истории
Возвращаясь к теме установки светодиодов H11 в противотуманки, стоит отмотать несколько десятилетий назад и узнать, с чего все начиналось. 1907 год. Лаборатория, в которой свое рабочее время проводит один из известных радиотехников — Гульельмо Маркони. Именно им был замечен эффект свечения полупроводников, что позже получило название электролюминесценция. Практически сразу же в одном из научных журналов появилась заметка на эту тему, но осталась без внимания.
На территории СССР спустя 20 лет другой ученый — Лосев Олег Владимирович, тоже обнаружил нечто подобное. Он проводил исследование кристалла карбида кремния, который светился при пропускании через него тока. Впоследствии эффект получил имя гения – свечение Лосева, а его автор приобрел патент. Однако саму природу этого свечения открывателю так и не удалось выяснить.
Ответы пришли потом
Задолго до того, как водители стали ставить светодиоды H11 в противотуманки своих автомобилей, практически к середине XX столетия, была создана теория p-n перехода в отношении полупроводников. Исходя из этого, в 1947 году был изобретен первый транзистор, который и по сей день остался неизменным элементом радиотехники. Свечение возникало, когда заряженные частицы преодолевали границу, состоящую из двух разных полупроводниковых элементов. И светится именно место соприкосновения этих двух кристаллов, что в итоге образует своего рода сэндвич.
Вся сложность была в производстве полупроводников необходимой структуры. И это препятствие долгое время нельзя было преодолеть. Только с 1955 года исследования увенчались успехом. Первый диод был получен компанией General Electric, хотя здесь не все так однозначно, поскольку в разных странах мира тоже велись аналогичные разработки. Но это пока еще не те светодиоды Н11 в противотуманки современных автомобилей, которые распространены сегодня.
Революционный прорыв совершила компания Nichia в 1995 году, продемонстрировав сверхъяркий светодиод, который представлял собой полноценный источник света. С этого времени было положено начало разработке полупроводниковых светоприборов. И как отмечают многие эксперты, новые источники света могут в ближайшем будущем полностью вытеснить традиционные аналоги.
Особенность выбора ламп
Первые образцы светодиодов стоили дорого – цена одного такого экземпляра в 1968 года составляла 200 $! Стоимость снижалась постепенно, и какое-то время никто даже и предположить не мог, что подобные источники света станут главным конкурентом в отношении ламп накаливания. А об автомобилях речь и вовсе не заходила. Теперь же многие автолюбители стоят перед непростым выбором, какие приобретать светодиоды в противотуманки для своего автомобиля.
На рынке можно встретить широкий ассортимент автомобильной оптики с использованием диодов, отличающихся по ряду параметров:
- форме;
- габаритам;
- материалу изготовления;
- оттенку светового потока.
Также существует немало производителей, однако отдавать предпочтение следует только проверенным компаниям. Что касается формы, то на современном рынке ПТФ представлены в виде круга, прямоугольника, овала, квадрата.
Здесь нет какой-либо полезной функции, за исключением эстетики. Поэтому выбор зависит лишь от требований и вкусов автолюбителей.
Еще один важный момент
Как было выше упомянуто, световой поток может быть разного оттенка:
Вот тут уже следует задуматься не только о личных предпочтениях, но и о других участниках дорожного движения. К примеру, светодиоды H3 в противотуманках синего и белого цвета будут слепить встречных водителей, что никому не идет на пользу, поскольку от этого зависит не только личная безопасность. Поэтому лучше приобретать оптику с желтым оттенком.
Неоспоримая популярность
Несмотря на многообразие ПТФ, которые представлены светодиодной, галогенной, ксеноновой продукцией, на пике популярности находится первая. И все в силу некоторых неоспоримых преимуществ. И главное достоинство заключается в том, что светодиоды излучают гораздо больше света в отношении каждого ватта, если сравнивать их со стандартными лампами накаливания. Вдобавок практически отсутствует нагрев.
Это позволяет потреблять меньшее количество энергии, соответственно, и срок службы заметно увеличивается. Есть мнение, что при использовании противотуманок со светодиодами можно сэкономить и на топливе, пусть даже не столь значительно, как хотелось бы. К тому же максимальный световой поток образуется очень быстро, так как нет необходимости для розжига, чего лишены некоторые лампы. А если провести сравнение с ксеноновым аналогом, то светодиоды не могут слепить водителей встречных машин.
Еще один важный плюс
Стоит выделить еще одно важное достоинство, сильно выделяющее светодиоды и выводящее их на передний план. Поскольку в них отсутствует нить накаливания, то они весьма стойки к различного рода вибрациям, которых просто не избежать при движении автомобиля.
За счет широкой цветовой гаммы светодиоды представляют собой отличный вариант для придания машине оригинального внешнего облика. Своего рода тюнинг без существенного вмешательства со стороны.
Сами светодиоды в противотуманках характеризуются небольшими размерами, что позволяет подстроиться под дизайн любого транспортного средства. Но, к сожалению, имеется один недостаток, речь о котором пойдет ниже.
Недостатки светодиодов
Главный минус светодиодного освещения – это высокая стоимость. Другой недостаток заключается в недостаточной яркости – всего 700 лм, в то время как минимальный показатель для ламп должен равняться 1000 лм. Только в этом случае можно обеспечить необходимый обзор дорожного полотна в условиях недостаточной видимости.
И как видно, светодиодные лампы не удовлетворяют требуемому условию, в связи с чем ксенон пока еще находится на лидирующей позиции среди прочих аналогов. Только вот чрезмерно яркий свет не всегда на пользу дела. И неслучайно использование таких ламп допускается с некоторыми оговорками со стороны законодательства.
Об этих недостатках следует знать до того, как принимать решение ставить светодиоды в противотуманки своими руками.
Установка ПТФ
Каких-либо принципиальных различий по части монтажа ПТФ не существует. Только можно заметить, что установить светодиоды в штатную оптику круглой формы легче всего. Если же фары имеют отличную форму, то здесь понадобится хорошее терпение для поиска подходящего варианта, исключающего большие переделки.
Стоит еще принять к сведению, что ПТФ, независимо от конструкции, задействуются вместе с габаритными огнями автомобиля. А вот соединять их с зажиганием посредством отдельно вынесенной кнопки крайне не рекомендуется.
На некоторых автомобилях противотуманные фонари и вовсе не установлены, что нередко можно встретить среди отечественного транспорта. Поэтому многие водители стараются исправить это положение, ставя светодиоды в противотуманки своими силами.
Но при этом необходимо придерживаться определенных требований, в противном случае не избежать штрафных санкций со стороны ГИБДД. То есть фары должны располагаться на высоте 250 мм от поверхности земли (не меньше), а до ближайших габаритных огней должно быть не более 400 мм.
Что касается схемы подключения светодиодов, то она в полной мере такая же, как в случае со штатными противотуманками.
Hyundai Solaris
Как выше уже упоминалось, легче поставить светодиоды в круглую штатную оптику, но у владельцев автомобиля Hyundai Solaris как раз обратная ситуация. В этом случае приходится изворачиваться. Но народные умельцы нашли неплохое решение — монтаж светодиодных противотуманок на эту машину.
Для этого понадобятся:
- цоколь Н27 (2 шт.);
- обычная шестигранная шариковая ручка (2 шт.);
- светодиодная лента (1 метр).
Также не обойтись без припоя, паяльной кислоты и самого паяльника. Вся процедура установки светодиодов в противотуманки «Солярис» несложна, и описать ее можно несколькими словами.
Для начала от общей ленты нужно отрезать 6 кусочков длиной по 50 мм каждый. От шариковых ручек отрезаются отрезки длиной около 65 мм. На каждую грань следует приклеить по отрезку ленты, а после спаять их между собой параллельно. Получившаяся конструкция потом крепится на цоколе посредством клея и припаивается к цокольным контактам.
До установки получившейся лампы в фару лучше проверить ее работоспособность. Если все в порядке, можно смело переходить к непосредственному монтажу светодиодной ПТФ.
Можно, конечно, приобрести готовые варианты и не забивать себе голову лишней работой. Однако тут все зависит от семейного бюджета, поскольку стоимость светодиодных противотуманок начинается примерно с 5 тысяч рублей. Поэтому для некоторых водителей самостоятельная поделка — наилучший вариант.
Общественное мнение
Если у кого-то возникают сомнения касательно использования светодиодов в ПТФ, можно посетить несколько форумов на автомобильную тематику.
Изучая многочисленные отзывы о светодиодах в противотуманках, можно узнать, например, какие именно источники освещения лучше всего приобретать, поскольку рынок наводнен различными подделками, которые выходят из строя чуть ли не на следующий день.
При этом, как часто бывает, есть сторонники неплохой альтернативы в лице светодиодов и их противники. Многие водители отмечают, что световой поток получается не хуже, чем от ксеноновых ламп. Другие же, наоборот, не видят разницы, так как, по их мнению, диоды светят ненамного лучше тех же галогенных лампочек.
Но такое бывает сплошь и рядом: кто-то остается разочарованным, другим же видны все преимущества. Возможно, все дело в некоторых тонкостях устройства фары или прочих факторах. В любом случае большинство водителей уже успело оценить все прелести светодиодного освещения в условиях тумана. И многие автолюбители остались довольны.
Источник: fb.ru
Установка ДХО+ПТФ. Китайский LED Fog CM-3001 — аналог Osram LED FOG 101
Это моя первая запись в БЖ, поэтому строго не судите, если что.
Предыстория…
После определённых доработок и ретрофита основных фар и установки в них светодиодных линзованных модулей, на просторах интернета называемых i.Lens (об этом постараюсь сделать отдельную запись), появилось сильное желание поберечь эти линзы сократив время их работы. Соответственно есть два варианта, а точнее даже 3:
1) установка просто ДХО для использования в светлое время суток
2) установка противотуманок, и использование их в соответствии с правилами (если сейчас использование ПТФ отдельно вместо ближнего и как дневные огни запрещено — поправьте, пожалуйста). Но, судя по отзывам, штатные ПТФ на дорестайловом Фокусе 2 очень плохо светят и освещают.
3) установка вместо ПТФ светодиодного комплекта совмещающего ДХО+ПТФ.
Стал изучать разные варианты, взвешивать все «За» и «Против». В итоге решил попробовать вариант № 3 на примере Osram LED FOG 101 и его братьев. Но ценник неприятно высокий, более 12тыс.руб. Подумав, решил заглянуть на Алиэкспресс, и о Чудо! — в магазине «RACBOX Official Store»(сразу напишу — в нём лучше не заказывать, ниже будет Почему) за четыре с половиной тысячи есть комплекты очень похожие на FOG101, даже обещана подсветка поворота, как на оригинале)) Заказ оплачен — ждём…
Так же во время изучения и выбора из трёх вариантов выяснил пару важных моментов:
1) на дорестайловых Фокусах 2 с комплектации Комфорт обязательно есть проводка для ПТФ, не хватает только блока управления светом с соответствующим режимом. Поэтому я обратился к товарищу с ffclub.ru, у которого есть разборка — заказал у него блок управления с ручным корректором фар и зелёной подсветкой, как все остальные приборы-кнопки, и накладки на бампер с отверстием под ПТФ.
2) в стандартном бампере дорестайлового Фокуса крепление и соответственно ПТФки трёхточечные «специфичные». Поэтому я предварительно снял накладки бампера закрывающие крепления, изучил возможность вкрутить ПТФ стандарта Valeo Fogstar. Кстати на кабриолетах и рестайловых Фокусах изначально такие крепления. В итоге пришёл к выводу, что подогнув/отпилив одно ушко крепления ПТФки, всё замечательно установится.
Заранее прикупил гофру для укладки проводов в подкапотном пространстве, Скотчлоки-для соединения жил проводки,

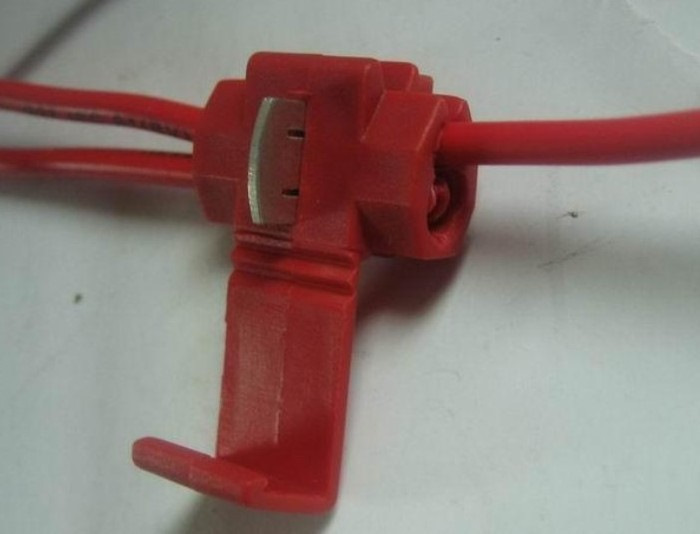

скотчлок для соединения жил проводки
изоленту, качественный двухсторонний скотч и несколько саморезов.
И вот настал тот день, когда я получил всё необходимое для экспериментов …по другому это не назовёшь))
Приступим…
1) Поменял блок управления светом.
Полный размер

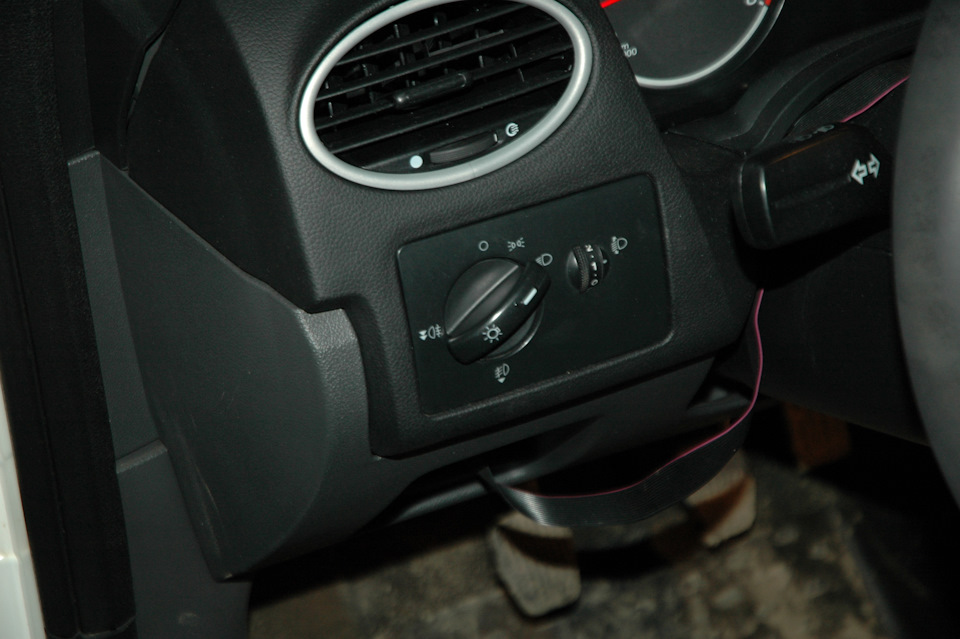

блок управления светом с режимом ПТФ (переключатель света)
Тут всё просто — аккуратно плоской отвёрточкой достал старый. Отсоединил разъём, подключил к новому блоку, убедился, что на панели приборов загорается индикатор включённых ПТФ.
Полный размер

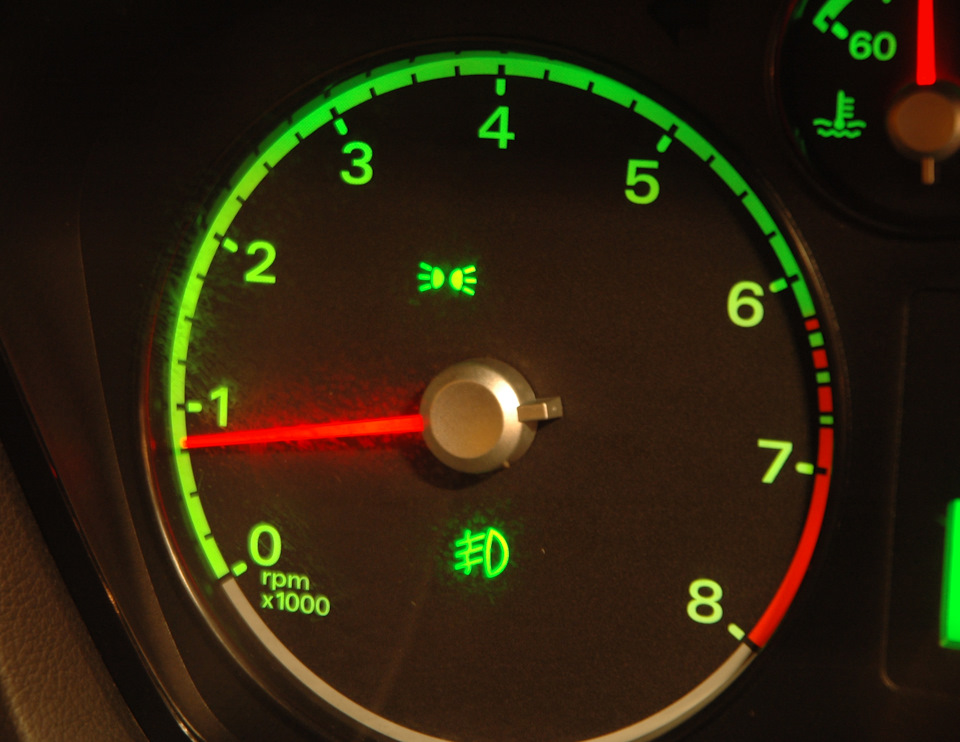

индикатор включённых ПТФок работает
Поставил новый блок в штатное место.
2) На мой взгляд, одно из самых трудных действий — достать проводку с разъёмом противотуманки из передней панели(телевизора). Снял основные фары. Проводка к правой ПТФке находится быстро — примотана изолентой к одной из гофр. А вот с левой пришлось помучится, поцарапаться и вспомнить много давно забытых матов — разъём запрятан в центре внутри телевизора, по всей длине примотан изолентой к соседней гофре, протиснут в такие отверстия, что сама «фишка» еле пролезает. В общем научившись гнуть кисти рук в пяти местах и овладев зрением рентгеном удалось вытянуть эту проводку в положенное место к левой ПТФке.
3) Снял накладки бампера, примерил расположение ПТФок, отметил места под саморезы/болты (в идеале конечно приобрести крепления-пистоны «под квадрат», вроде от ваз 2110 подходят, сделать под них квадратные отверстия и уже в них вкручивать саморезы или болтики, но я — лентяй, сэкономил). Одно из четырёх ушек крепления ПТФки просто выгнул, чтобы не упиралось в выступ бампера, и вкрутил тремя саморезами каждую фару.
4) Теперь надо подружить модуль управления этих ПТФок с проводкой Фокуса.
Источник: www.drive2.ru
Установка противотуманных фар
В туманную погоду эффективность работы фар заметно снижается. В условиях недостаточной видимости водитель подвергает опасности других участников дорожного движения и пешеходов. Установка автомобильных противотуманных фар упростит обозначение машины на дороге, повысив тем самым безопасность езды. При отсутствии этих элементов в базовой комплектации достаточно подключить их в гараже. Главное – разобраться в правильной последовательности действий.
Требования к установке противотуманных фар
Правила установки прописаны в ПДД ГОСТ 8769-75. Если в конструкции авто не предусмотрены готовые места под монтаж, их можно вынести отдельно, либо переделать бампер. Последний вариант несколько сложен, потому что указанная доработка приводит к внесению изменений в конструктивную схему транспортного средства, что приравнивается к частичному переоборудованию.
Указанный ранее стандарт диктует правила монтажа ПТФ.
- Количество противотуманок – не более двух штук.
- Между боковой плоскостью и источником света не должно быть более 40 сантиметров расстояния.
- Минимальная высота установки – 25 сантиметров от дорожного покрытия.
- Световое отверстие противотуманки должно располагаться ниже, чем верхняя точка проема ближнего света.
- Противотуманный свет разрешено включать только вместе с лампочками габаритов.
- Угол видимости составляет 15 градусов в вертикальной плоскости и 45 градусов – в горизонтальной. Максимальная величина отклонения от указанных значений составляет десять градусов.
Обратите внимание! При отсутствии штатных мест, где можно установить ПТФ, их придется подобрать вручную. Ведь эту процедуру надо выполнять правильно, согласно требованиям действующего законодательства.
Еще один момент. Завершив установку, иногда может понадобиться регулировка фар. Это нужно, чтобы угол, под которым световой поток падает на дорогу, был правильным.
Как подключить противотуманки
Проще всего подключать противотуманные огни, если автомобиль оснащен штатной проводкой. При ее отсутствии придется вручную прокладывать токопроводящие элементы. Вариантов два – через реле и через кнопку.
Через реле
Чтобы установить ПТФ через реле, понадобятся следующие инструменты:
- клеммник;
- кусачки;
- ножик;
- плоскогубцы.
Параллельно надо взять гофру, термоусадку, изоленту и клеммы. Последовательность подключения следующая.
- Найдите свободное место под установку реле. Закрепите его там, где можно получить свободный доступ для ремонта или замены.
- Выделите место для установки кнопки.
- Отмеряйте длину проводов питания. Ее должно быть достаточно для свободной прокладки без натяжки.
- Установите 10-амперный предохранитель и от 30-го контакта протяните готовый провод к плюсовой клемме аккумулятор.
- От 85-го контакта выведите провод для кнопки включения.
- Соедините реле с массой, используя 86-й контакт.
- Установите противотуманки на бампере.
- Подайте минусовый провод с кузова и плюсовой – с 87-го контакта.
- Проверьте работу освещения.
Через кнопку
Кнопка должна получать напряжение с любого 12-вольтного провода. Как правило, питание берется с плюса габаритных огней. Может подойти проводка системы зажигания.
Подключить сами фары просто. По проводу красного цвета подается плюсовое напряжение, черного – проходит масса, прикрученная к кузову.
Перед тем как подсоединить проводку к кнопке, выберите для последней удобное место на торпеде, к которому не придется сильно тянуться рукой.
Схемы установки противотуманных фар
Подключение противотуманных фар возможно двумя способами – параллельным и последовательным.
Параллельный способ подключения
Последовательный способ подключения
Установка через реле
Старайтесь не подключать противотуманки автономным способом. В этом случае они включаются независимо, но каждая фара способна высадить аккумуляторную батарею в ноль за несколько дней. Эта схема задействует провод зажигания, ведущий к режиму +ACC, либо плюс габаритов.
Второй вариант – с использованием зажигания. Питание ведут с плюсового провода замка зажигания. Для его поиска понадобится вольтметр. Кустарная проверка лампочкой способна может повредить штатную электронику автомобиля.
Установка через кнопку
В случае использования кнопки подключить плюсовой провод придется не через отдельный предохранитель на аккумуляторной батарее. Тут он не понадобится. Достаточно найти любой провод с напряжением, появляющимся, когда водитель включает зажигание.
Важно! Эта схема питания удобна для забывчивых хозяев, которым свойственно не выключать противотуманные фары после остановки двигателя. Они перестанут гореть, как только водитель вытянет ключ из замка зажигания.
Ошибки при подключении противотуманок
Впервые выполняя монтаж ПТФ, легко допустить ошибку. Лучше ознакомиться с ними заранее, чтобы не допустить на собственном примере.
Основная проблема – подсоединение к проводке ламп габаритного освещения. Выключатель, как и провода, используемые в этой системе, не рассчитаны на ток, потребляемый оборудованием. В результате проводка перегревается, защитная изоляция оплавляется от высокой температуры. Да, активация ПТФ будет происходить при одновременном запуске габаритного освещения. Но проблема заключается в том, что оборудование проработает недолго.
Вторая проблема – несоответствие параметров установки указанным в правилах дорожного движения. Сотрудники ГИБДД имеют право проверить на месте правильность работы противотуманок. Если параметры не соблюдены, водителю придется заплатить штраф.
Третья проблема – неправильный выбор места под установку кнопки. Выключатель должен располагаться не дальше расстояния вытянутой руки. В противном случае придется тянуться к ней, что чревато попаданием в дорожно-транспортное происшествие.
Надеемся, наши советы помогут вам правильно подключить и смонтировать противотуманное освещение!
