Как подключить шлюз Xiaomi к mi home

Умные устройства занимают всё больше места в современном быту: десятки компаний готовы представить вниманию пользователя свою продукцию. Среди лидеров этого сегмента рынка высоких технологий – компании Xiaomi и Apple. Разберём сегодня хаб управления Aqara Hub от Xiomi, также умные устройства, которые можно к нему подключить и возможность работы с Apple Home Kit.

Хаб управления Aqara Hub

Данное устройство произведено «дочкой» китайской компании Xiaomi, специализирующейся на создании высокоинтеллектуальных приборов, подразделением Aqara. Данный хаб создан специально для работы с интернет-платформой ZigBee, и сопрягаемыми с нею умными приборами. Также шлюз может взаимодействовать с системой управления умным домом HomeKit от Apple.

Шлюз представляет собой белый пластиковый цилиндр в виде шайбы, с лицевой стороны снабжённый динамиком, а с тыльной – вилкой. Всего конструкцией предусмотрено два типа разъёмов для подключения в розетку – 3-рожковый китайского стандарта, и 2-рожковый американского. Внутри корпуса по окружности располагаются цветные светодиоды сигнальной подсветки. Задействовав все 18 светодиодов, прибор можно использовать в качестве ночника. Вверху боковой части корпуса находится кнопка ручного управления.

Xiaomi smart home gateway: how it works and which one to choose?

Технические данные шлюза выглядят следующим образом:

• Материал изготовления — огнеупорная пластмасса.
• Цвет — белый.
• Пределы эксплуатационной температуры — от -10о до +40оС.
• Допустимая влажность воздуха — до 95%.
• Тип потребляемого питания — от 100 до 240 вольт, при 50-60 герц.
• Способ связи — WiFi, при частоте 2,4 герц
• Рабочая интернет-платформа —ZigBee.
• Поддерживаемые системы управления — HomeKit, Mi Home, Aqara Home APP
• Размеры — 8* 4,1 см.
• Масса — 190 грамм.

Благодаря встроенному динамику шлюз может использоваться в качестве сигнального оповещателя. Электронная начинка Aqara Hub состоит из:

• 900-мегагерцового процессора NXP.
• Встроенной оперативной памяти в 256 Мб.
• Дополнительной флеш-памяти на 256 Мб.

Как работает Aqara Hub

Для начала работы с устройством его следует включить в розетку, поскольку встроенных источников питания в виде аккумуляторов или батареек в нём не предусмотрено, он всегда должен быть подключён к электросети. Также потребуется приобрести переходник, поскольку в базовом варианте на хабе доступны только штекера китайского или американского стандарта.

У прибора предусмотрена возможность непосредственного ручного управления. Для этого потребуется нажать кнопку на боковой поверхности хаба. В зависимости от режима нажатия, активируется та или иная функция:

• 1 раз — включение или отключение светодиодной подсветки. Если в данный момент работает динамик звукового оповещателя, то однократным нажатием кнопки можно отключить его.
• 2 раза — постановка прибора в режим охраны, либо отключение данной функции.
• 3 раза — хаб переводится в режим интеграции с любыми датчиками, работающими на платформе ZigBee. Дополнительно об этом режиме сигнализирует включённая фиолетовая подсветка, и через мобильное приложение к хабу можно подключить дополнительные устройства.
• Удержание в течение 10 секунд — сбрасываются все настройки, и прибор переводится в режим соединения с доступным приложением, например, с фреймворками MiHome, HomeKit или Aqara Home. В это время на корпусе хаба мигает жёлтая сигнальная подсветка.

Для возможности удалённого управления умными приборами через шлюз Aqara Hub, потребуется подключить его к загруженному на смартфон или планшет приложению, затем следует добавить все смарт-приборы, которые могут интегрироваться с ним. Добавление производится в соответствии с инструкцией, индивидуальной для каждой платформы управления.

Какие гаджеты Xiaomi можно подключить к хабу Aqara Hub

Подключить к шлюзу можно практически любой смарт-прибор от компании Xiaomi, или от её дочерних подразделений – Aqara или Mi благодаря тому, что все они изначально по установленному стандарту сопряжены с протоколом ZigBee. С его помощью можно управлять как самим шлюзом, так и совмещёнными с ним устройствами. Подключать хаб к мобильному устройству необходимо следуя подсказкам приложения.

Через платформы MiHome, благодаря общей совместимости с протоколом ZigBee, можно подсоединить следующие умные устройства от Xiaomi :

• Детекторы температуры и влажности.
• Датчик протечек воды.
• Вибрационный датчик, устанавливаемый на окна, двери и т.д. Является частью охранной системы умного дома.
• Датчики обнаружения движения.
• Детекторы открытия дверей и окон.
• Все типы умных выключателей.
• Смарт-лампы.
• Приводы управления умными шторами и жалюзи.
• Датчики задымления.
• Смарт-розетки, как стационарные, так и накладные.
• Беспроводные кнопки управления.

И также с хабом от Aqara может напрямую работать ещё одна технологичная новинка – «куб управления» от Xiaomi. Всего же шлюз может осуществлять управление до 30 единиц подключённых к нему интеллектуальных устройств. Через протокол ZigBee хаб без проблем интегрируется в систему Xiaomi smart home.

Как подключить умные устройства Xiaomi к Apple

Aqara Hub можно совместить с приложением HomeKit от Apple. Рассмотрим всю процедуру пошагово:

1. Изначально потребуется установить на смартфон мобильное приложение Aqara Home.
2. После этого производится перепрошивка данного приложения. Обновлённая версия программного обеспечения шлюза способна автоматически интегрироваться с HomeKit.
3. На фреймворке, установленном на iPhone, сразу отобразится пара устройств: сигнализация и светильник. Освещение – это светодиодная подсветка хаба, а сигнализация – одна из его возможных функций работы.
4. Далее производим подключение к приложению Aqara Home совместимых с ним датчиков и смарт-приборов. Каждое новое подключённое к нему устройство автоматически появляется и в HomeKit. Дополнительных действий по переносу смарт-приборов из Aqara Home в HomeKit производить не потребуется.

Похожие товары на Aliexpress по разумным ценам

• Умный шлюз Xiaomi ZigBee
• Датчик открытия дверей Xiaomi Aquara ZigBee
• Набор для умного дома Xiaomi Aquara Hub
• Датчки протечки воды Xiaomi Aquara

Источник: newsmarthome.info

Как подключить шлюз xiaomi к mi home

Работать с устройствами для умного дома от Xiaomi через официальное приложение Mi Home может быть не слишком удобно — не хватает гибкости настройки, расстраивает отсутствие интеграции с Apple Home, а ещё дополнительно напрягает необходимость в соединении с китайскими серверами для этих устройств. Помимо разумной паранойи (непонятно какие данные обо мне собираются и куда они уходят), есть ещё и более реальная проблема: когда РКН играл в кошки-мышки с Telegram, на несколько дней в диапазон блокировок IP попали и сервера Xiaomi, из-за чего устройства работали с перебоями, либо же не работали вовсе. В моем случае не получалось даже залогиниться в Mi Home.

Немного покопавшись в теме, в голове выстроилась следующая схема: берем Raspberry Pi (который несколько лет пылился без дела в ящике), ставим на него Homebridge, чтобы прокинуть устройства в HomeKit (и наконец-то властно воззвать к Siri), Domoticz в качестве центрального узла управления всеми умными устройствами. Наконец, соединяем Homebridge и Domoticz плагином homebridge-edomoticz.

Это довольно распространенная практика, и в сети можно найти большое количество руководств, посвященных этой связке. Если вам всё стало понятно после предыдущего абзаца, то дальше можно и не читать, а брать и делать, ничего сложного нет: всё сводится к установке нескольких пакетов, если нужны объяснения, ниже я постарался восстановить свои действия.

Предполагается, что на Raspberry Pi стоит актуальная версия Raspibian, устройство включено в домашнюю сеть, имеет статический IP-адрес, и к нему есть доступ по SSH. Версия самого устройства не имеет сильного значения, я проделываю операции на model B пятилетней давности — работает не очень быстро, но работает.

Domoticz

Установка

Запускаем скрипт установки и, по окончанию, по IP-адресу вашего Pi, на порте 8080, будет доступен веб-интерфейс.

curl -L install.domoticz.com | sudo bash

Существуют и готовые образы ОС для Pi с предустановленным Domoticz, но этот вариант я не пробовал.

Добавляем Xiaomi Gateway

В приложении Mi Home на смартфоне заходим настройки Gateway, переходим в пункт меню About и быстро нажимаем 3-5 раз на пустом месте, после чего должны появиться дополнительные пункты меню на китайском. В одном из них будет пароль, который надо запомнить и переключатель, который нужно будет включить, если он не включен (разрешает локальный обмен данными).

Открываем веб-интерфейс Domoticz и добавляем устройство в меню Setup > Hardware, вводим произвольное имя, тип выбираем «Xiaomi Gateway», вводим его IP-адрес, ставим порт 9898 и вводим пароль из настроек. После этого в разделе Setup > Devices должны быть доступны сенсоры Gateway (каждый, как отдельное устройство) и устройства, к нему подключенные.

Напротив каждого устройства есть зеленая стрелочка, её нужно нажать, чтобы устройство отображалось в списке доступных для использования.

Создаем Roomplan

В конфигурации Homebridge нам потребуется указать идентификатор Roomplan. По сути это некая группа, которая объединяет устройства. Нам нужно его создать, а затем добавить в него все устройства. Делается это на вкладке Setup > More options > Plans > Roomplan. Для создания необходимо лишь указать имя (какое захочется) и добавить туда устройства из списка на той же странице, которые нужно прокинуть в Apple Home.

Создание сценариев автоматизации

После проделанных манипуляций у меня перестали работать сценарии автоматизации, заданные в Mi Home, но это уже и не потребуется, так как Domoticz предоставляет более удобный инструмент для этих целей. Он находится на вкладке Setup > More Options > Events и представляет собой простой редактор скриптов. Скрипты можно делать визуально на языке Blockly, а можно писать кодом на Lua или Python.

Лично мне понравился первый вариант за его наглядность: не нужно усложнять там, где это не требуется. Перетаскиваем нужные блоки из списков слева и создаем сценарии при помощи их комбинации. После того как сценарий создан, достаточно нажать Save и он сразу начнет работать.

Homebridge

Установка

Для начала установим Node.js. У меня старенькая Raspberry Pi Model B и ей нужна версия для ARMv6, если у вас более новая версия, можно воспользоваться простым скриптом для установки:

curl -sL https://deb.nodesource.com/setup_8.x | sudo -E bash — sudo apt-get install -y nodejs

В моём случае установка выглядела следующим образом:

wget https://nodejs.org/dist/v8.12.0/node-v8.12.0-linux-armv6l.tar.xz tar xJvf node-v8.12.0-linux-armv6l.tar.xz sudo mkdir -p /opt/node sudo mv node-v8.12.0-linux-armv6l/* /opt/node/ sudo update-alternatives —install «/usr/bin/node» «node» «/opt/node/bin/node» 1 sudo update-alternatives —install «/usr/bin/npm» «npm» «/opt/node/bin/npm» 1

Установим ещё одну зависимость:

sudo apt-get install libavahi-compat-libdnssd-dev

Установим сам Homebridge через NPM:

sudo npm install -g —unsafe-perm homebridge

Установим плагин для интеграции с Domoticz:

sudo npm install -g homebridge-edomoticz

Автозапуск Homebridge

Нам необходимо, чтобы Homebridge стартовал самостоятельно, после перезагрузки Pi, поэтому нужно добавить его в автозапуск, я сделал это при помощи pm2 (менеджер процессов для Node.js), так как это самый простой (и на мой взгляд надежный) способ:

sudo npm install pm2 -g pm2 start homebridge pm2 startup pm2 save

Конфигурация

В директории ~/.homebridge/ в любимом текстовом редакторе создаём файл config.json :

vi ~/.homebridge/config.json

Вставляем следующее содержимое:

< «bridge»: < «name»: «Homebridge», «username»: «CC:21:3E:E4:DE:33», «port»: 51826, «pin»: «031-45-154» >, «description»: «Configuration file for (e)xtended Domoticz platform.», «platforms»: [ < «platform»: «eDomoticz», «name»: «eDomoticz», «server»: «127.0.0.1», «port»: «8080», «ssl»: 0, «roomid»:2, «mqtt»: 1 >], «accessories»: [] >

Где roomid это идентификатор Roomplan, который вы создали в Domoticz и куда планируете добавлять устройства.

После этого рестартуем Homebridge и проверяем по логам, что все устройства корректно прокинулись.

pm2 restart homebridge pm2 logs homebridge

Если все прошло успешно, открываем приложение Home на любом совместимом устройстве Apple и добавляем Homebridge при помощи PIN-кода, указанного в конфигурационном файле. После этого у вас должно появиться устройство Homebridge и устройства, добавленные через Domoticz.

Можно использовать Siri для управления устройствами, правда хочу сделать ремарку, что на русском языке она упорно не хочет понимать, что от нее требуется и пытается запускать приложения вместо управления домом, на английском же языке предложения вроде «Turn on light in bedroom» понимаются без проблем.

Заключение

Все это выглядит как набор костылей, но на деле работает стабильно, и в целом относится к вещам из разряда «один раз настроил и забыл» (если не требовать странного). Удобно это прежде всего тем, что не привязывает вас к конкретной экосистеме, можно покупать практически любые недорогие устройства для умного дома и интегрировать их в единую систему. Даже если решите собрать что-то свое на коленке, это без труда можно будет добавить наряду с фабричными девайсами. С системами управления тоже не возникнет проблем: надоест сидеть в инфраструктуре Apple — относительно легко можно будет переключиться на аналогичные решения от Google или Amazon.

Ссылки

• [Документация по установке Homebridge на Raspberry Pi](https://github. com/nfarina/homebridge/wiki/Running-HomeBridge-on-a-Raspberry-Pi)
• [Документация по установке Domoticz на Raspberry Pi](https://www. domoticz. com/wiki/Raspberry_Pi)
• [Документация по интеграции Domoticz с устройствами Xiaomi](https://www. domoticz. com/wiki/Xiaomi_Gateway_(Aqara))

Рекомендую почитать

• Умный дом с Xiaomi Mi Home
• Использование Raspberry Pi c LabView
• Радиаторы для Raspberry Pi
• Начальная настройка Raspberry Pi

Свежие записи

• Переустановка старой версии macOS на Mac Mini 2011 года
• Архитектура Redux в Swift: Введение
• Хостинг статического контента в Firebase
• Внешний SSD Transcend ESD240C
• FSEvents: Разбираемся с мониторингом событий файловой системы в macOS

Источник: ovchinnikov.cc

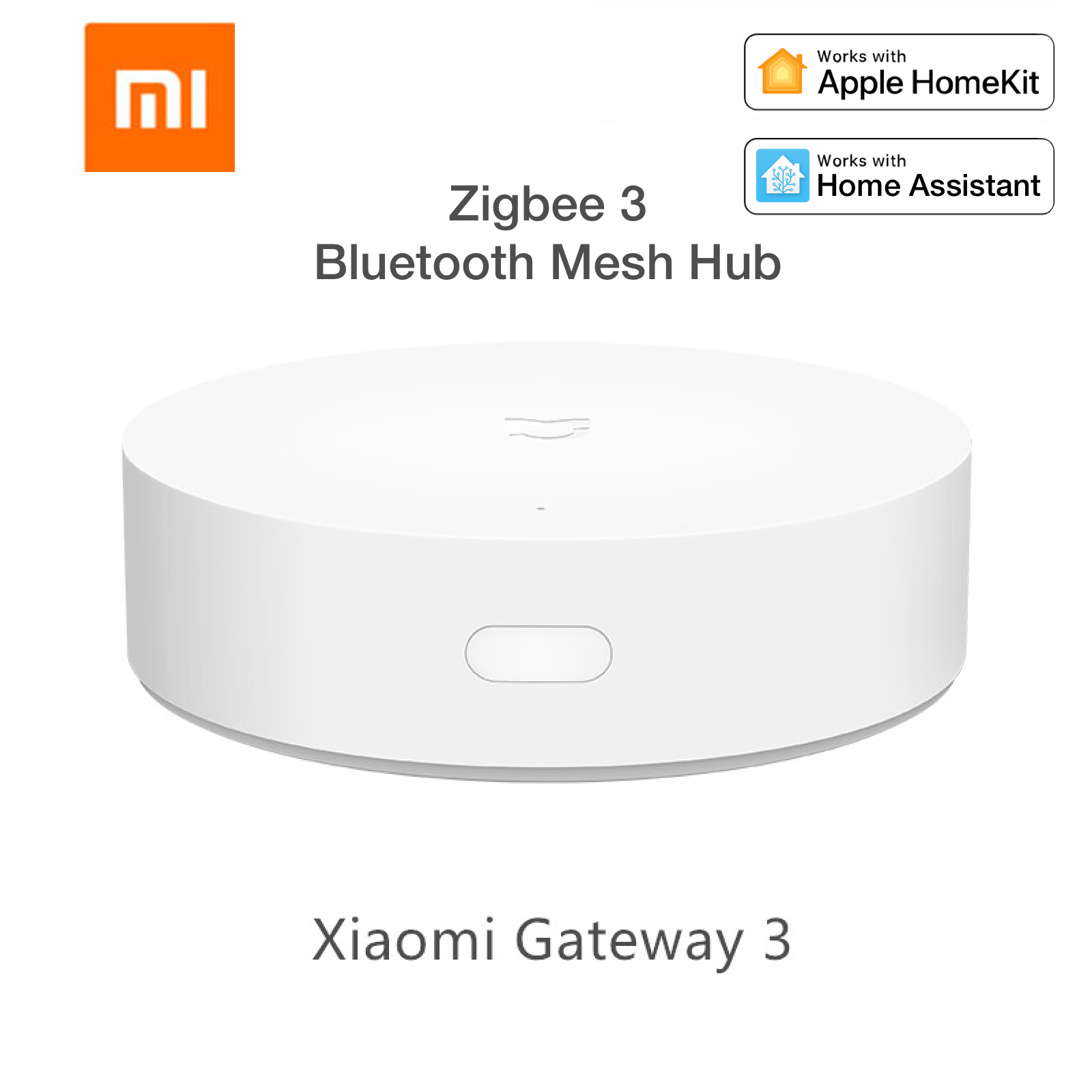

Подключаем новый Xiaomi Gateway 3 к Home Assistant без паяльника и смс

2020-09-18 в 6:32, admin , рубрики: BLE, bluetooth, home assistant, Xiaomi gateway, zigbee, гаджеты, Разработка для интернета вещей, умный дом

Новый хаб от Xiaomi с поддержкой технологий Zigbee 3, Bluetooth Mesh, HomeKit и его подключение к достаточно популярной системе умного дома — Home Assistant, интересует?

Введение

Устройства умного дома можно встретить на разных беспроводных протоколах.

Важно понимать, что поверх каждого протокола производители устройств накладывают что-то своё. А это значит, что нельзя выбрать какой-то один протокол и все устройства всех фирм будут автоматически поддерживаться.

Wi-Fi

Чаще всего новички выбирают устройства на технологии Wi-Fi. Ведь Wi-Fi роутер сегодня есть у всех. Умным устройством можно пользоваться сразу после покупки. Но тут есть нюанс: в количестве устройств слабость Wi-Fi. Роутеры от провайдеров в большинстве своём тот ещё хлам, способный справиться с 1-2 десятками устройств.

И пять новых умных лампочек могут быть проблемой для всей сети.

Здесь выходом будет хороший двухдиапазонный роутер. Весь умный дом можно повесить на диапазон 2.4 ГГц, а мультимедиа-устройства (смартфоны, ноутбуки, телевизоры, колонки) на 5 ГГц.

Bluetooth

Устройства на Bluetooth новички выбирают так же охотно, ведь сегодня смартфоны есть почти у всех. Проблема в том, что дальность Bluetooth весьма ограничена. Уже из соседней комнаты вы не сможете посмотреть температуру на датчике или включить чайник или лампочку.

В таких случаях производители рекомендуют покупать BLE Gateway. Это устройство, которое будет посредником между Bluetooth и серверами производителя. Здесь уже далеко не все пользователи соглашаются на дополнительные траты и лишнюю железку в доме.

Некоторые производители встраивают возможности BLE Gateway в камеры и лампы, закрывая проблему лишних затрат и лишнего устройства в доме.

Zigbee

От этой технологии новички отказываются чаще всего из-за необходимости приобретать дополнительное устройство-посредник, ведь ничего работающего с Zigbee в их доме скорее всего нет. Некоторые производители встраивают поддержку этой технологии в умные колонки и, на мой взгляд, это очень интересный ход.

Дополнительную проблему составляет, что каждый такой Gateway поддерживает только дочерние устройства своего производителя. Купив устройства Philips Hue, IKEA, Sonoff, Xiaomi и Tuya, вы, скорее всего, должны будете докупить пять Gateway соответственно.

Эта технология заслуживает внимания по следующим причинам:

• Беспроводные датчики довольно маленькие и в последнее время не такие и дорогие: 500 рублей за простейший датчик или кнопку — это реальность, Xiaomi и Aliexpress сделали своё дело.
• Беспроводные датчики могут продержаться на одной батарее несколько лет, без шуток — лет!
• В количестве Zigbee устройств их сила: технология поддерживает Mesh, проводные устройства, скорее всего, будут ретрансляторами сигнала между Gateway и удалёнными датчиками, заодно снимая нагрузку с самого Gateway.
• Технология поддерживает прямое управление в обход Gateway, можно связать кнопку и лампочку. В случае выхода Gateway из строя управление светом продолжит работать. Правда далеко не все кнопки это умеют.

Xiaomi

Фирма Xiaomi сделала многое для продвижения технологии Zigbee в альтернативных системах умного дома. Их старенький Xiaomi Gateway 2 (DGNWG02LM, lumi.gateway.v3) имел на борту «режим разработчика», который открывал локальный протокол доступа к управлению Zigbee устройствами этого шлюза. Интеграции этого протокола есть в множестве open source систем.

В евро-версии этого шлюза Xiaomi Gateway EU (DGNWG05LM, lumi.gateway.mieu01), а также в обновлённой версии Xiaomi Gateway 3 (ZNDMWG03LM, lumi.gateway.mgl03) этого протокола нет.

Обновлённая версия шлюза получила новый чип на Zigbee 3 (EFR32MG1B), а также поддержку технологии Bluetooth Mesh и HomeKit. В HomeKit поддерживаются не все устройства, будьте внимательны.

Xiaomi Gateway 3

В отличие от всех остальных шлюзов, обновлённая версия имеет уникальную особенность: на ней программно можно открыть Telnet-доступ. Доступ открывается только при наличии Mi Home токена, так что всё вполне секьюрно.

В этом шлюзе стоит чип серии EFR32 от фирмы Silicon Labs. Те в свою очередь поставляют вместе с чипом набор SDK. В составе SDK есть MQTT-транспорт, обеспечивающий доступ к Zigbee проколу из любого ПО, установленного как на шлюзе, так и за его пределами.

По умолчанию MQTT-брокер не доступен извне, но у нас ведь теперь есть Telnet!

В брокере есть два корневых топика: это «сырые» данные Zigbee и обработанные данные от Xiaomi. Я решил взять за основу обработанные данные. Там атрибуты устройств хоть и описаны псевдокодами, но в них всё же проще разобраться человеку, ничего не понимающему в Zigbee.

В итоге получился такой вот компонент для Home Assistant — XiaomiGateway3.

Он автоматически включает Telnet и публичный MQTT, используя токен Mi Home.

Сейчас токен нужно получать нехитрым образом (инструкция в readme). Но в будущем я планирую добавить получение токена с серверов Xiaomi, используя аккаунт Mi Home. Ведь недавно в сети появилась рабочая реализация авторизации в их облаке.

Сейчас компонент получает список устройств и последние значения их атрибутов с Хаба. Но в дальнейшем я планирую добавить получение списка устройств из облака. Там есть пользовательские названия всех устройств.

BLE Gateway

С этим пришлось повозиться. Работа с Bluetooth-устройствами не отражается в MQTT. Зато все данные отражаются в консоли. Поэтому компонент подключается к хабу через Telnet отдельным потоком, перезапускает утилиту работы с Bluetooth и читает её вывод в реальном времени. Это самый стабильный способ, что я нашёл. В syslog данные от этой утилиты попадают с перебоями.

Моих знаний Linux не хватает, чтоб понять, почему так происходит.

Первым делом компонент научился поддерживать стандартный набор Bluetooth-устройств Xiaomi: датчики температуры, анализаторы почвы и освещенности, фумигатор.

А пару дней назад в нём появилась поддержка умных Bluetooth-замков. На сегодняшний день это единственный из известных мне способов подключить BLE-умный замок Xiaomi в альтернативную систему умного дома.

Чайника у меня нет, но присылайте логи — добавлю и его. Правда чайники Xiaomi не поддерживают функцию удалённого включения, это большой минус.

BLE-устройства и их атрибуты отображаются по мере поступления данных. Когда появится поддержка облака — полный список BLE устройств с их моделями, именами и последними посланными данными можно будет получить оттуда. Такая информация на хабе не хранится.

Поддержка Bluetooth Mesh ламп пока в разработке. Работа с ними сильно отличается от BLE-устройств.

Планы

Нужно отладить работу хаба со всем списком официально поддерживаемых Zigbee-устройств. Добавить возможность настройки «тонких» параметров:

• настройки хаба: например, мощность (и её можно сильно увеличить!),
• изменение настроек дочерних устройств: режим логических кнопок на выключателях, чувствительность датчика вибрации и многое другое.

Нужно добавить поддержку облака для получения токена хаба и полного списка Zigbee и Bluetooth-устройств.

Нужно добавить поддержку Bluetooth Mesh ламп.

И самое главное — добавить поддержку устройств других производителей. Да, это возможно. Мне удалось подключить все сторонние устройства, что у меня были, и управлять ими. Такие устройства не отображаются в Mi Home и HomeKit. Но управлять ими можно с помощью «сырых» Zigbee-команд.

Для понимания полного масштаба проблемы такой поддержки загляните в исходники замечательного проекта zigbee2mqtt: devices, fromZigbee, toZigbee.

Почти каждое устройство требует свой собственный обработчик. В случае с Xiaomi Gateway 3 и официально поддерживаемыми устройствами — роль такого обработчика выполняет софт хаба.

Другие мои разработки можно найти на GitHub. Среди русскоговорящей аудитории наиболее популярный проект — YandexStation. Глобально очень хорошо себя зарекомендовал SonoffLAN. Но, думаю, XiaomiGateway3 его легко обгонит. За развитием этого и других моих проектов можно следить на моём канале Telegram.

Источник: www.pvsm.ru
