Как подключить розетку с usb с Алиэкспресс

В эпоху современных девайсов сложно жить без их подзарядки.
Решил не использовать переходник с прикуривателя, а встроить отдельную розетку.
Со «всеми любимого» Aliexpress была заказана usb-розетка. Ссылка тут.
По отзывам, розетка неплохо себя зарекомендовала.

Полный размер
Я выбрал с зелёной подсветкой

Посоветовавшись со знающими людьми ( 2350 ), было решено подключать её от прикуривателя.
Место для розетки выбрал в бардачке под магнитолой.
Снял бардачок, снял фишку с разъёмом от прикуривателя для «внедрения» и забрал домой.

Полный размер

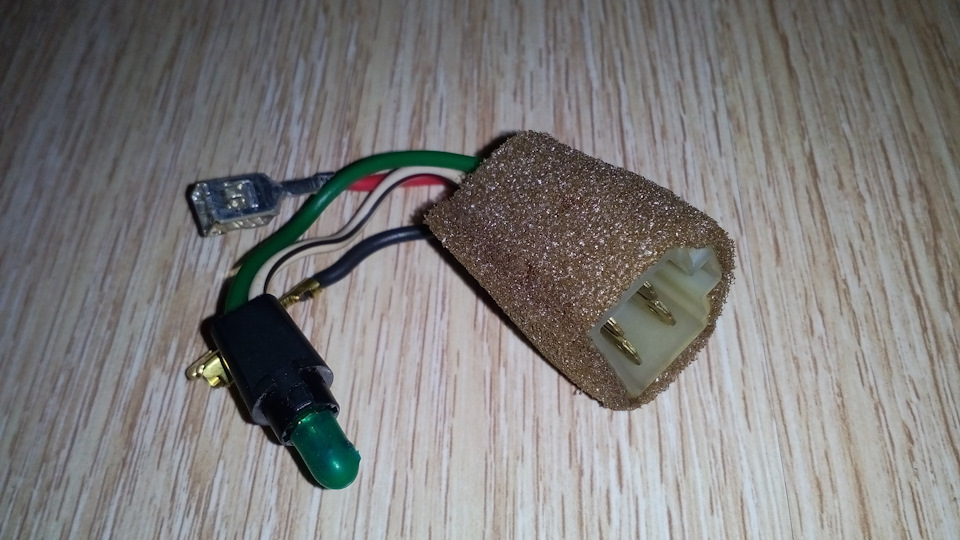

Удобно снять и припаять дома

Далее путём «хирургического» вмешательства импортировал розетку в бардачок.

Розетка с USB с ALIEXPRESS

Полный размер

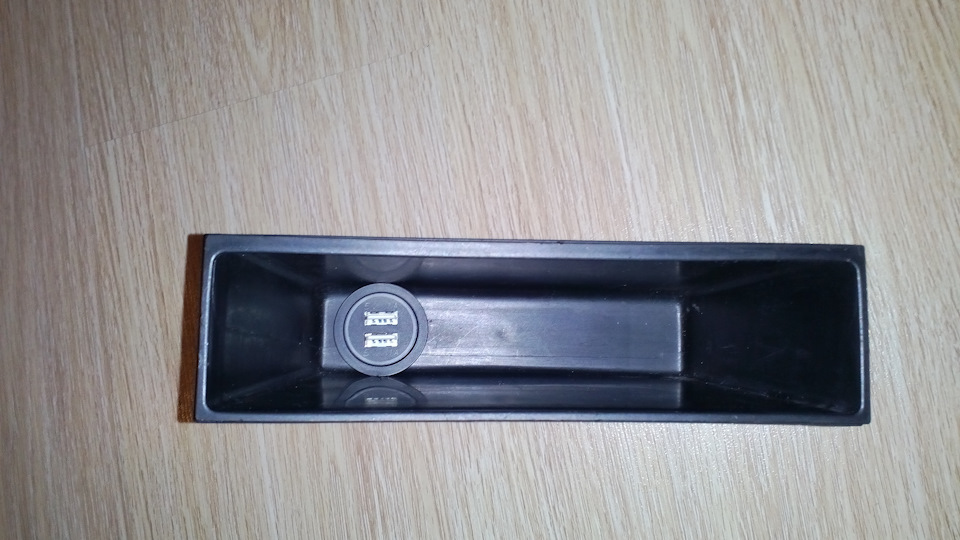

Получилось вот так. Глубоко, но не будет слепит глаза.

Полметра проводов, паяльник и, конечно же, изолента сделали своё дело.

Полный размер

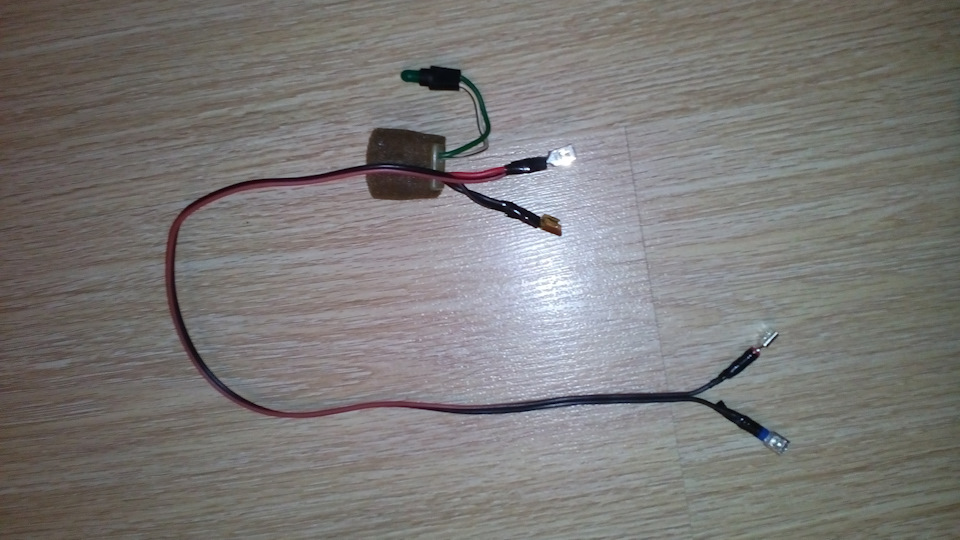

Припаял провод к клеммам прикуривателя.

Далее подключил всё в машине — зарядка идет, розетка работает.

Полный размер
Вуаля! Как и предполагал, в глаза с водительского не светит.

Розетка неплохая — советую!
