Как подключить электрозамок с Алиэкспресс

Разновидности, особенности и принцип работы замковых систем

Электромеханические запорные устройства схожи с механическими. Отличает их наличие электрических частей (электродвигателя или соленоида), обеспечивающих блокировку механизма, разнообразие способов разблокировки. Такие замки открываются как обычным ключом, так и другими средствами — магнитной картой, пультом дистанционного управления или набором кодовой комбинации на специальной клавиатуре. По способу установки бывают врезными, накладными:

1. Накладные. Устанавливают с внутренней стороны двери. Часто вместе с ними подключают дополнительные элементы, например, домофон. Обычно монтируют там, где нет возможности произвести врезку.
2. Врезные. Устанавливают внутрь дверного полотна. У них более сложная конструкция, поэтому они считаются высоконадежными. Но обычно стоят дороже, а их монтаж занимает больше времени.

Несмотря на то, что в основном электромеханические замки — универсальные, т.е. подходят для любых дверных изделий (железных, пластиковых, стеклянных, деревянных), бывают модели, предназначенные для установки только на определенные конструкции. Этот момент обязательно нужно уточнять перед покупкой.

Дверной электрозамок с rfid программирования добавить ключ IC reader 13,56 мГц

Дверной электрозамок с rfid программирования добавить ключ IC reader 13,56 мГц

Принцип работы

При подаче электричества на электронный блок замка срабатывает выключатель блокировки фиксатора, автоматически отодвигаются ригели. При этом следует вовремя потянуть за ручку, иначе дверь снова закроется.

Важно: при отключении электроэнергии дверь открывается только с ключа. Либо должен быть установлен блок бесперебойного питания.

Особенности электромеханических запорных устройств

Электрозамки с дистанционным способом открывания распространены в частном секторе. Их устанавливают на ворота, калитки, чтобы не выходить постоянно открывать на улицу. А механизм, оснащенный небольшим электродвигателем, даже сам распахнет дверь. Их часто устанавливают на входных дверях подъездов многоквартирных домов. В сочетании с домофонами они способствуют усилению безопасности жильцов.

Учитывая все вышеописанные факты, можно выделить ряд преимуществ электрозамков:

• простота, удобство использования;
• сочетание механических и электрических элементов, которые обеспечивают дополнительную безопасность;
• установка на любые дверные конструкции;
• надежность механизма, большой срок эксплуатации;
• дистанционное управление, позволяющее открывать двери на расстоянии;
• некоторые механизмы при срабатывании не издают шум.

К недостаткам относятся высокая стоимость, возможные сложности при подключении системы. Но, если устанавливать и настраивать строго по инструкции, пользуясь подходящей схемой подключения, с этим справится любой.

Подготовка к работе

В среднем процесс установки занимает от 60 до 100 минут. Главное, не торопиться, чтобы сделать все правильно и качественно. Врезной замок монтировать сложнее, но при умении пользоваться болгаркой все должно получиться.

Несколько требований к монтажу

Полезные рекомендации по выполнению работ:

1. При монтаже электромеханического замка винты подтягивают плотно, иначе удары при захлопывании полотна быстро разболтают их. В дальнейшем это станет причиной повторного монтажа.
2. После установки устройство обычно тестируют. При обнаружении признаков нестабильной работы или заклинивания замка его снимают, заново начинают установку согласно всем требованиям.
3. Если работа выполнена правильно, но запорное устройство все равно не работает, следует обратиться к профессионалам. Это гарантировано принесет положительный результат.

Важно: Неправильный монтаж устройства может навредить его функциональности.

Необходимые инструменты и материалы

Для установки электромеханического запорного устройства понадобятся следующие инструменты и расходники:

• дрель, буры;
• пассатижи;
• отвертка;
• набор гаечных ключей;
• изолирующие средства;
• болгарка;
• хомуты для работы с кабелем;
• металлическая проволока (диаметром 3-4 мм).

Как самостоятельно подключить электромеханический замок

В способах установки врезных и накладных замков есть ряд отличий. Поэтому следует рассматривать каждый в отдельности.

Установка врезного устройства

Этот тип замка устанавливается так:

1. Выбирают место, где произведут врезку. Можно обвести по контуру замка, но проще воспользоваться заранее подготовленным трафаретом.
2. В полотне вырезают пространство для механизма, высверливают отверстия под крепления.
3. Вставляют корпус, фиксируют его.
4. Вставляют механизм.
5. Подготавливают место для ответной планки, замеры производят по запирающему ригелю.
6. Высверливают нишу для ответной планки, отверстия для ее креплений.
7. Фиксируют ответную планку.
8. Устанавливают блок управления электрозамком и другие части.
9. Проверяют работоспособность запорного устройства.

Установка накладного устройства

Установку накладного замка производят следующим образом:

1. Механизм отделяют от корпуса.
2. Отмечают места, где будут располагаться корпус, крепежные винты.
3. Высверливают отверстие для блокирующего механизма, а затем для болтов.
4. Корпус крепят на полотне двери, болты плотно закручивают.
5. Используют положение ригеля, чтобы определить место установки ответной планки.
6. Устанавливают ответную планку.
7. Проверяют работоспособность устройства.

Способ подключения электрозамка

Схема подключения замка электромеханического обычно входит в комплект запорного устройства. Если ее нет, стоит обратиться по месту приобретения. Этап подключения — один из самых важных. Стоит отнести к этому со всей ответственностью.

При отсутствии в комплекте комбинированного кабеля, следует его купить, предварительно узнав о модели в технической документации. Этот кабель одновременно передает звуковой и видеосигнал, что удобно для подключения, например, видеодомофона. Если он прокладывается в местах повышенной влажности, желательно пускать его по кабель-каналам.

Стандартная схема подключения электромеханического замка выглядит так:

1. Замок соединяют с контроллером электрическим кабелем.
2. Таким же образом к контроллеру подключают блок питания, а также кнопку вызова, считыватель карт, ключей.
3. Блок питания подключают к электросети через ближайшую распределительную коробку.
4. Проверяют работоспособность замка.
5. При подключении замка вместе с домофоном к контроллеру подключают вызывную панель. А отвечающие и вызывающие элементы домофона соединяют между собой.

Рекомендации специалистов

1. При покупке проводов следует знать расстояние между панелью и монитором. Если удаленность превышает 25 м, специалисты советуют для передачи звука и видео использовать коаксиальный кабель, а экранированный — для всех остальных соединений. Для обеспечения питания выбирают кабель марки ШВВП с сечением более 0,75 кв. мм.
2. При монтаже рекомендуется все соединения изолировать и пропаивать — это гарантия бесперебойной долгосрочной работы оборудования.
3. Выбор блока питания зависит от требований системы устройства.
4. Для подключения вместе с домофоном подойдет любая модель электромеханического замка.

Электромеханические замки популярны как минимум по двум причинам — комфорт использования и безопасность. При малейших сомнениях в правильности установки оборудования следует проконсультироваться с опытными людьми.

Источник: vseodveri.ru

Электромеханический замок с сенсорной RFID панелью — ограничиваем доступ к своей мастерской.

Всем привет. У вас есть друзья, которые постоянно что-то просят или берут без разрешения? А жена, которая помешана на чистоте и ей просто необходимо было разгрести мусор на столе — макетка, ардуина, пара шилдов, с настройкой которых ты возился несколько дней?
Устали винить членов семьи в исчезновении всякой мелочевки из своего ящика? Решить все эти проблемы можно с помощью обычного дверного замка, который в хоз магазинах стоит от 200 рублей. Ну или купить сабж, который в глазах гостей превратит ваш кабинет в секретную лабораторию =). В зависимости от настроек пропуском может быть ключ-карта, пинкод, карта+пинкод.

Доставка заняла месяц, да, получил давно, все руки не доходили =)

Упаковка и внешний вид

Как всегда черный пакет

В нем 3 коробочки и 6 ключей

Не хватает кнопки и 4 ключа, но думаю они исчезли во время доставки через вот эту «дырочку»

Из всех упаковок принт есть только у блока управления.

Вот, собственно, и он

Сзади выходит провод и виднеется фоторезистор. Провод намертво залит компаундом.

Сенсорная панель пластиковая, с защитной пленкой. Не стал ее снимать

Взвешиваем, около 270 грамм. Корпус алюминиевый, задняя пластина стальная, довольно жесткая.

Замок тоже не отстает — 290 грамм

Ну и блок питания около 330 грамм.

Увесистый наборчик, никакого пластика в корпусах — только хардкор =)

Макулатура

Замок. Он бывает двух типов:
Нормально открытый(NO) — при отсутствии питания язычок свободно гуляет.
Нормально закрытый(NC) — при отсутствии питания язычок заблокирован.

Схема подключения блока питания. Муська поворачивает сама на бок, извиняйте.

Ну и блок управления. С одной стороны список команд, с обратной — распиновка проводов.

Судя по схеме, к нему можно подключать дополнительные модули авторизации.

Далее спойлеров не будет, т.к. в картинках невозможно показать работу, поэтому распишу основной функционал, а как работает на практике можно будет посмотреть в видео ближе к концу обзора.

Подключение проще некуда.

Питаем блок питания от сети, далее расправляем охапку проводов от блока управления и подключаем:
«+» — красный
GND(«-«) — черный и один из проводов кнопки открытия
PUSH — синий и второй провод кнопки открытия
Управление осуществляется всего тремя проводами, замок подключается к блоку питания, в котором установлено реле помощнее.
Логика подключения лично мне чужда. У меня Нормально Открытый(NO) замок, соответственно я его накинул на клеммы NO.
Но судя по всему, NO означает, что в режиме закрытия напряжение не подается. Ну или тупо перепутали надписи. Перекинул на NC и все заработало как надо.
Остальные провода могут использоваться для подключения дополнительных средств авторизации и для управления блоками автоматических дверей/шлагбаумов. Чуть не забыл за серый и фиолетовый провода — они служат для подключения звонка, на сенсорной панели есть соответствующая кнопка. При нажатии выдается напряжение порядка 3 мВ, так что просто повесить любую свистелку нельзя, но нам звонок и не обещали.
Ах да, кнопку открытия можно подключить к черному и жёлтому проводу блока управления, тогда она будет симулировать принятие ключа/пин-кода, а не активировать реле через блок питания.

Настройка:

Первым делом мы должны сменить стоковый пароль администратора(не критично). Во время настроек мы всегда должны начинать ввод с «#» и заканчивать ей же.
# Текущий пароль администратора(ПА) # 0 новый пароль #
Остальные команды:
# ПА # 1 прочитать ключ/карту # — добавляем ключи, можно по несколько штук за раз.
# ПА # 3 прочитать ключ/карту… ввести пин # — добавляем одного пользователя, присваивая ему карту и пин-код(3-6 символов). Далее пользователь сможет входить используя одно из двух по своему усмотрению(по стоку). Можно сменить пин-код если в течении 5 секунд после открытия двери нажать и удерживать #, а после того как индикатор замигает зеленым, ввести новый пин # новый пин #
# ПА # 5 xx # — хх — время удержания замка в открытом состоянии. Комплектный блок питания игнорирует это значение и опирается на свой настраиваемый таймер, хотя блок управления и выдает сигнал положенное время.
# ПА # 6 хх # — настройка типа доступа. 01(только карта)/ 02(карта или пин-код)/03(и карта и пин-код)
# ПА # 6 04 # — разрешить использовать для чтения(выход W26). Немного не понятно, похоже работа совместно с другими считывателями, но не понятно в качестве приемника или передатчика.
# ПА # 7 хх # — «антивзлом». 01/02(защита от подбора пина/карт) и 03/04(защита при снятии панели со стены).
Защита от брута — блокировка на 5 минут после 10 неудачных попыток ввода ключа/пин-кода.
Защита при снятии панели — если фоторезистору становится слишком светло, блок управления пищит(не очень громко) и блокирует ввод ключей/пин-кодов/пароль администратора пока корпус не вернут на место.
# ПА # 8 хх # — подсветка панели. 01(вкл)/02(выкл)/03(авто)
# ПА # 8 99 # — сброс настроек модуля(не пользователей)
# ПА # 21 новый общий пароль доступа # — аналог пин-кода, можно выдать доверенным лицам и сменить при измене, в отличие от пин-кодов, он может быть только один.
# ПА # 22 пин-код # — добавление пользователя по пин коду. Для неудачников, которым не хватило ключей.
# ПА # 23 номер ключа # — добавление пользователя по номеру ключа
# ПА # 24 номер начальной карты количество # — добавление нескольких ключей. Отсчет от введенного номера, количество — четырехзначное число. Например, команда:
# ПА # 24 1234567800 0040 # добавит 40 ключей с номерами 1234567800 — 1234567840.
# ПА # 40 0000 # — Паяльник лежит не на своем месте? Удаляем всех пользователей на время расследования.
# ПА # 41 прочитать ключ # — удалить пользователя его же ключем.
# ПА # 42 номер пользователя # — удалить пользователя по его номеру. Присваивается по порядку, начиная с 0001, удаленные игнорируются.
# ПА # 43 номер ключа # — удалить пользователя по номеру ключа.
# ПА # 44 пин-код # — удалить пользователя по пин-коду.
# ПА # 45 1111 # — удалить все пин-коды.
# ПА # 91 прочитать MAC прочитать MDC # — выбираем два избранных ключа и добавляем им функции менеджера добавления и удаления ключей. В данном случае они заменяют функцию #АП#1прочитать карту#.
Пример: подносим MAC, регистрируем новые ключи и снова подносим MAC — карты добавлены. Удаляется аналогично, с использованием второго ключа MDC.
Фуух, вроде по функционалу расписал, что там дальше то, разборка?
Провод блока управления, как и говорил ранее, залит компаундом намертво, благо к плате подключается по-человечески, через коннектор.

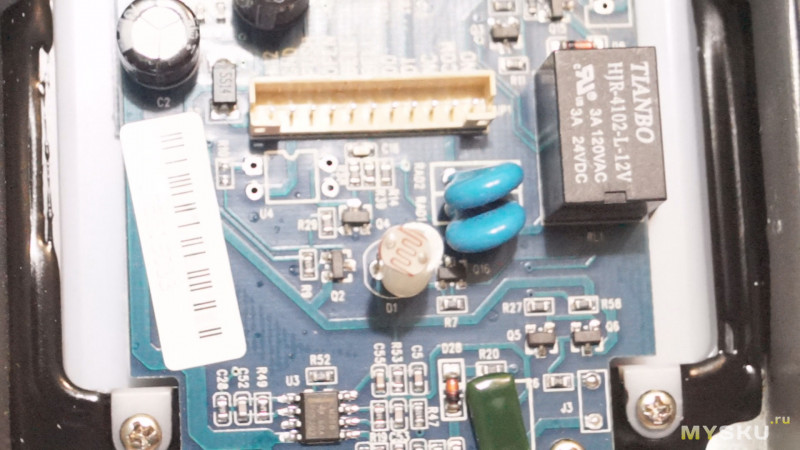

Пайка аккуратная, отсутствующих элементов не обнаружено. Видна уплотнительная резинка по периметру задней крышки.

Сердце — микроконтроллер STC11F16XE


Есть разъем для программирования

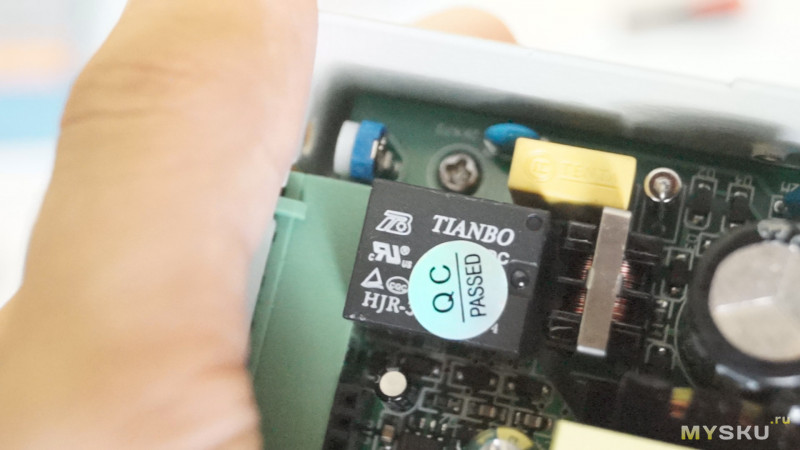

Реле стоит с запасом, учитывая характеристики замка. Так же видно фоторезистор и обильно залитый герметиком тач.

Блок питания.
Так же все аккуратнено

Даже приклеили отдельный радиатор на шим контроллер с диодом.




Слева вверху подстроечник времени открытия реле.

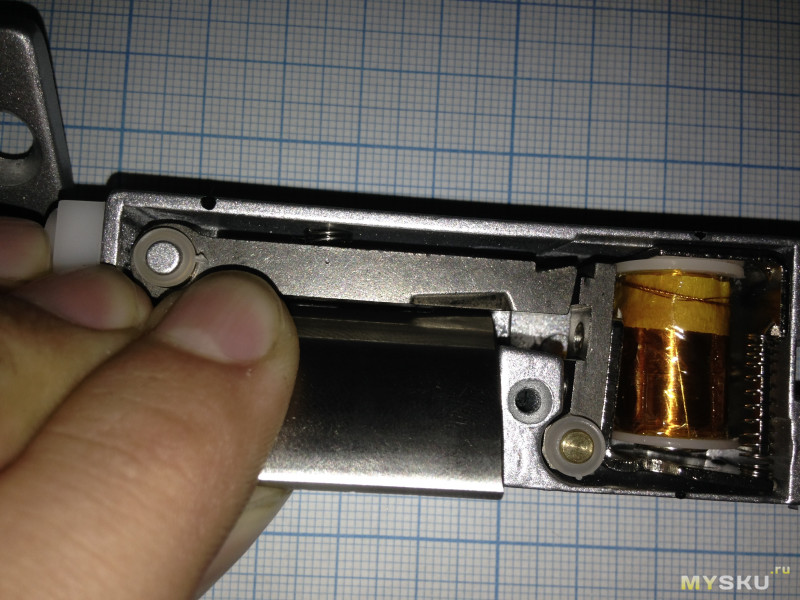

А вот замок я не смог разобрать, разобрал =)




Температура:
Блок питания и управления после нескольких часов работы остались холодными, замок из за своих особенностей постоянно в работе и нагрелся до 37,3 градусов.
Кому недостаточно текста — я подготовил коротенький видеоролик. Смотреть с 9 минуты =)

Итоги:

Я хотел прикупить еще и нормально закрытый замок, наткнулся в магазине на похожий набор от 5600 рублей за кнопочную панель с RFID и до 20, так что сравнивая с нашими ценами, вроде недорого. Так же панели продаются отдельно, начиная от 10$ за простенькую, вместо комплектного блока питания можно использовать свой + реле, дабы разгрузить модуль управления. NC замки в сети от 2$ за горсть небольших или пару средних. В итоге можно очень хорошо сэкономить.
NO замок я выбрал сам, т.к. устанавливать планирую в доме и при отключении света в кабинете все равно нечего делать, к тому же никто не запрещает использовать портативные источники питания вместо комплектного блока.
На данный момент единственный минус — дверь кабинета тоньше накладки, а это значит, что край будет так или иначе выступать или дверь придется углублять в короб. Поэтому и тестировал макет. Но в этом сам виноват — никогда не вникаю в размеры(не будьте как я), придется поискать тоньше или устанавливать в гараж.
Кстати, об уличной установке — влагозащита действительно неплохая, правда уплотнительная резинка не полностью замыкается на нижней части. Возможно это сделано специально для избежания накопления конденсата, но в люки подводных хранилищ установка уже нежелательна. Корпус можно назвать антивандальным — все кроме сенсорной панели металлическое, пластина для крепления на стене довольно крепкая, с 6 точками фиксации.
Единственное — замок не выглядит очень надежным и если в помещении можно смело ставить(обычную межкомнатную дверь можно вынести с любым замком), то на улице нужно что-то более массивное.
Отдельно плюсы и минусы в столбик расписывать не буду, чтобы Вы могли составить собственное мнение.

Купон на скидку 10%: Elec

Ну вот и всё, надеюсь обзор будет полезен =)

Если возникли вопросы, не стесняйтесь, я всегда с удовольствием отвечаю на объективные комментарии.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
