Приветствую. Сегодня краткий обзор на сенсор для умного дома — Aqara Human Body sensor. Данный датчик совмещает в себе не только датчик движения, но и датчик освещенности. Самый первый датчик движения Xiaomi был по размерам чуть больше этого и не имел поворотной платформы для крепления, что затрудняло настраивать зоны покрытия датчиком.
К слову, данное поворотное крепление можно докупить отдельно или распечатать на 3D принтере и использовать с тем же датчиком движения Xiaomi. Моя история с умным домом начинается в году 2015 где-то с первым набором Xiaomi. Там тоже были датчики движения, открытия двери, шлюз, умная розетка и вроде кнопка была еще, все работало на первой версии Zigbee.
Я тогда поигрался и продал все, MiHome на китайском регионе тупил по-страшному (причем «китайский регион» сейчас и тогда это разные вещи — сейчас все работает куда шустрее даже на китайском. У меня еще сохранился старый аккаунт — там даже кабинет не такой, как сейчас. Странно, что его еще поддерживают до сих пор).
Что делать если не получается подключить датчик Xiaomi к шлюзу в Mi Home
Где-то год назад начал с малого — автоматизация «круглогодичной» дачи — авто включение греющего кабеля и поддержание температуры в доме, видеокамера в доме и на улице, авто включение бойлера. Также «умный дом» решил косяк при проектировании электросетей — выключатель света в предбаннике у самого входа и когда выходишь туда из самого дома, то выключатель в темноте искать нужно долго.
Датчик света и движения из обзора как раз решил эту проблему запросто. Правда под выключателем света еще спряталось умное реле. Можно сейчас удаленно включать свет, но мне это совсем не интересно. Я практически нигде не ставлю умный свет, мне куда проще включить нажатием клавиши. «Умным» домом я решаю только косяки разводки света и там, где без этого никак — например зашел в гардеробную — свет включился и как только там никого нет — свет выключился (вот такие варианты я считаю логичными). А вот когда автоматизируют каждую лапочку в доме, то это уже диагноз и нужно обращаться к дохтору.
Приходит в огромной коробке, в которую можно было поместить 4 таких датчика.
Технические характеристики
Беспроводной протокол: Zigbee
Рабочая влажность: 0-95% (все датчики для внутреннего применения, пытались их ставить на улицу — приходят в негодность быстро)
Рабочая температура: -10-45’C (по опыту и в -20 используют, но батарейка тогда за зиму разряжается % на 30-40)
Диапазон обнаружения движения: 7м
Угол обнаружения: 170 градусов
Комплект. Сенсор, инструкция-книжка (есть даже русский, причем даже нормально переведенный), поворотная площадка (опционально), запасной скотч (запасной есть только на сам сенсор).
Питание: литиевый элемент CR2450 3V (Panasonic, made in Indonesia). Хватает на год-два максимум (оригинальный панасоник).
Датчик клеится либо сразу на поверхность, либо через поворотную площадку, что гораздо удобнее для настройки зон покрытия датчиком.
Подключение к MiHome
Не буду тут долго останавливаться, так как наша цель Home Assistant. Так как датчики Zigbee, то нужен будет шлюз Zigbee. Так как это MiHome — то и шлюз нужен из подсистемы Xiaomi. В Home Assistant же можно использовать любой шлюз Zigbee, а лучше всего универсальный «стик», который люди сами собирают и продают (группа Telegram).
Я подключил через Xiaomi Gateway 3 (который уже кстати прошит на работу с Home Assistant, но также продолжает работать и в MiHome). Для подключения жмем кнопку на сенсоре на 5 секунд (моргает синим цветом) и датчик сам цепляется к шлюзу. При обнаружении движения отображается новое событие вместе со значением освещенности.
В MiHome очень удобно сделаны автоматизации, если бы он не тупил, то я бы и не полез в Home Assistant, даже несмотря на привязку к китайским облакам. Ради тестов сделал сценарий «от балды» (может весь умный дом это просто игрушка и тут все «от балды» и бесполезно?? и лишь мы пытаемся внушить себе «полезность» этих автоматизаций?? тут я подвис… нет, все же умные и полезные вещи сделать можно, просто нужно подходить максимально обдуманно, а не автоматизировать все подряд).
Короче мое чудо творение для тестов — датчик двери включает розетку (светрелечто угодно), а любое движение выключает. Можно сделать если есть движение И дверь закрытаоткрыта, ТО включить свет. Что угодно короче.
В реальности работает так. Я даже удивился, что китайское облако Xiaomi сжалилось надо мной и не лагало в это время. Получилось все очень шустро.
Подключение к Home Assistant
В качестве дачного варианта у меня крутится шлюз Xiaomi EU, на который был установлен OpenWRT и далее Home Assistant, Zigbee2MQTT и прочие прелести. Продается также в той телеграм группе, можно сделать и самому такой — ничего сложного (припаять 3 провода и навыки IT для установки нужного ПО :))
Переходим в любой Zigbee2MQTT или Mosquitto или что там у вас установлено. Включаем обнаружение новых устройств, нажатием кнопки Permit Join вверху. Нажимаем кнопку на датчике на 5 сек и устройство само залетает через пару секунд, вот и все. Также само появляется в Home Assistant (MQTT Broker должен быть настроен уже).
Прям в Zigbee2MQTT можно посмотреть какие данные шлет датчик. Батарея в % и Вольтах. Основное значение есть движениенет движения. Освещенность в Lux. Уровень сигнала от 0 до 255 (чем больше, тем лучше).
И какое-то значение температуры 32 градуса, которое никогда не изменяется — оно нам не нужно.
В Home Assistant можно сразу вытянуть карточку со всеми значениями на интерфейс. Все работает моментально, есть история движений, да и вообще график по каждому значению. Далее создаются автоматизации.
Данный датчик Aqara лучше датчика Xiaomi, за счет наличия датчика освещенности, так как если вы хотите включать свет по обнаружению движения, но не хотите включать его, когда на улице светло — то нужно было бы поставить 2 датчика Xiaomi для движения и освещенности — здесь же все в одном и очень компактно.
Планирую купить +17 Добавить в избранное Обзор понравился +12 +21
- 01 мая 2021, 11:54
- автор: adimahka
- просмотры: 6240
Источник: mysku.me
Как подключить датчик движения к шлюзу сяоми
You are using an outdated browser. Please upgrade your browser to improve your experience.
Пн — Пт
10.00 — 20.00
Свяжитесь с нами
Войти Регистрация
- Forgot your password?
- Forgot your username?
Ваша корзина пуста
- Security-Club.ru >
- Статьи >
- articles >
- Датчик движения Xiaomi Aqara Body Sensor
В этой статье мы поговорим об основных моментах работы датчика движения Xiaomi Aqara Body Sensor. Прокомментируем основные характеристики его работы и поможем установить этот датчик. Мы также дадим вам несколько важных рекомендаций по эксплуатации этого датчика и расскажем о некоторых нюансах взаимодействия его с другими устройствами умного дома Xiaomi Smart Home. Обьясним разницу между Xiaomi Aqara Body Sensor и его предшествующим аналогом Mi Smart Home Occupancy Sensor.
Xiaomi Aqara Body Sensor
В системе умного дома Сяоми (Xiaomi Smart Home) имеются два почти идентичных датчика движения . Один называется Mijia Occupancy Sensor, который мы описали в предыдущем разделе, и Aqara Motion Sencor, который мы опишем сейчас.
Следует сказать, что датчики движения являются одними из основных компонентов умного дома не только в умном доме Xiaomi но и в умных домах других производителей. Они позволяют создавать огромное количество различных сценариев , в которых задействуются другие умные устройства.
Обзор датчика движения Aqara
На первый взгляд Aqara Motion Sencor очень похож на предыдущую модель Mijia Occupancy Sensor, но если присмотреться повнимательнее, то мы увидим небольшой датчик освещённости , другой логотип и ножку .
Сенсор освещенности — очень практичное нововведение так как он позволяет определить освещенность помещения и включать там свет, только в случае, когда его будет недостаточно.
Ножка оказалась очень удобным дополнением, поскольку она позволяет задать любой угол наклона датчика.
Также вам больше не понадобится скрепка , так как на новой модели «перезагрузка» выведена в нормальную кнопку, которая находится там же, на боковой поверхности корпуса.
Минусы. Обратите внимание, что датчик работает при температуре выше – 10С , поэтому в зимнее время его нельзя использовать в неотапливаемых помещениях.
Как лучше установить датчик?
Датчик обнаружит движение в радиусе 7 метров, что вполне достаточно для средней квартиры. Угол захвата составляет 170 градусов, чего более чем достаточно для любого помещения.
Лучше конечно устанавливать его повыше, так как угол охвата будет больше, но если хотите его спрятать , то тогда его можно закрепить на ножке стола или в углу двери. Здесь надо убедиться, что угол охвата достаточен, чтобы заметить любые движения. В любом случае, каждый эксперемент в установкой датчика в мнее комфортном для его работы месте требует проверки работы на практике.
Батарейка питания CR2450 стандартная, её вы можете купить в любом магазине где продаются часовые батарейки. Вставляется она тоже просто. Откручиваете крышку и меняете батарейку. Время ее работы составляет около 3-х лет.
С другой стороны к таким цифрам надо относиться со здоровым скептисом , так как много еще зависит от интенсивности использования датчика. Если он будет срабатывать раз в день, то продолжительность жизни батареи будет одна, если пару десятков раз, то другая.
Если разобрать датчик движения, то мы увидим следующую картину.
Светодиодный элемент работает по принципу фиксирования инфракрасного излучения, которое исходит только от живых тел. Поэтому не бойтесь того, что он не сработает на движение занавесок или робота-пылесоса.
Датчик движения Aqara в приложении Mi Home
Как и почти все устройства умного дома от Xiaomi, датчик движения работает по протоколу ZigBee. Это означает, что он не независим. Он не сможет передать информацию на ваш смартфон самостоятельно. Ему необходимо устройство посредник. Это может быть один из имеющихся на вооружении у Xiaomi шлюзов.
Подключение к приложению стандартное.
1. заходим в приложение MiHome
2. нажимаем кнопку «добавить устройство»
3. находим шлюз
4. зажимаем кнопку синхронизации на датчике движения на 3 сек.
5. дожидаемся мерцания индикатора синим цветом несколько раз
6. видим подключенный датчик в приложении
7. присваиваем ему имя и место
Сценарии автоматизации датчика движения Aqara Motion Sensor
Датчик движения может совершить семь действий. Это на одно действие больше чем у предыдущей модели. В новой версии он определяет движение в темноте.
Датчики движения используются во многих сценариях. Самые основные из них это контроль освещения и безопасность. Сценарий, обеспечивающий безопасность прост. Если датчик определяет движение, он оповещает владельца на телефон или запускает сирену.
Управление светом немного сложнее, но не является чем-то, с чем не мог бы справиться простой человек. Зная и понимая принципы работы умного дома, можно легко написать необходимые сценарии для управления светом.
Принцип прост – как только датчик определяет движение, он выполняет одно из запрограммированных вами действий. Он может включить свет или выключить его. Чтобы это сделать, ему нужна еще и умная розетка/выключатель.
Установив беспроводной выключаетель на кухне и поставив датчик движения на стене я, как говорят, убивают сразу двух зайцев. Кухня у меня находится напротив двери. В режиме охраны, этот датчик контролирует входную дверь, а в режиме управления светом, он включает свет на кухне.
Aqara Motion Sensor в Apple HomeKit
С недавних пор появилась возможность добавлять устройства Aqara в Apple HomeKit. Раньше их можно было добавлять только в MiHome или в Aqara Smart Home приложения от Xiaomi.
Где купить датчик движения Xiaomi Aqara Body Sensor?
Купить датчик протечки воды можно в магазине www.security-club.ru со скидкой консультацией, гарантией и бесплатной доставкой . Как мы уже говорили, датчик не работает сам по себе, поэтому мы предлагаем вам купить еще и шлюз или как его называют главный блок управления умным домом Smart Home Gateway 2 на тех же условиях: со скидкой, консультацией, гарантией и бесплатной доставкой .
Для тех, кто хочет знать больше! Все самые популярные обзоры и сравнения умных устройств:
- Устройства Умного Дома — идеальные игрушки для подростков
- Как сделать свой дом интеллектуальным с устройствами ZigBee от Xiaomi
- Обзор устройств от компаний Xiaomi и Rubetek
- Обзор умной Wi-Fi розетки Xiaomi Mi smart power plug
- Сравнение центров управления умным домом: Xiaomi Smart Home Gateway2 vs Центр управления Rubetek CC1
- Сравнение датчиков движения: Xiaomi Mi Smart Home Occupancy Sensor vs Rubetek RS-3201
Источник: security-club.ru
С миру по нитке
0. Хорошенько думаем, надо ли оно нам
1. Покупаем «железо»
2. Прошиваем CC2531
3. Устанавливаем софт передающий состояния ZegBee датчиков в MQTT
4. Привязываем устройства
5. Устанавливаем Node-RED
6. Настраиваем взаимодействие MQTT >>> Domoticz
0. Хорошенько думаем, надо ли оно нам
Похоже что датчики нельзя привязать одновременно к шлюзу Xiaomi и «юсб-свистку». Либо там, либо там. Это сильно печалит, так-как нет возможности дублирования систем. С другой стороны, эта система может выйти в два раза дешевле шлюза (если брать уже прошитый СС2531)
1. Покупаем «железо»
Что требуется из устройств (помимо Raspberry):

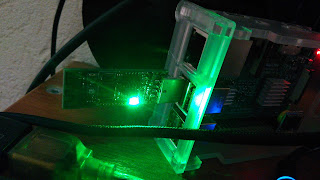

1. юсб-свисток USB dongle CC2531 (БЕЗ ШЛЕЙФА. Если будете брать программатор, то и шлейф будет обязательно нужен!)
2. программатор CC Debugger
3. Шлейф-переходник (и там же можно взять и модуль CC2531)
Всё можно приобрести на Алиэкспресс. Это не реклама, но я покупал там, и всё пришло целое и работоспособное.
2. Прошиваем CC2531
По инструкции прошиваем юсб-свисток.
С прошивкой проблем быть вообще не должно. Всех делов на минуту. Цитирую:
Нужно установить прошивальщик и скачать прошивку. Процесс прошивки очень быстрый — несколько секунд.
3. Устанавливаем софт передающий состояния ZegBee датчиков в MQTT
Рекомендую zigbee2mqtt — в ней самые удобные сообщения с которыми наиболее легко работать в Node-Red.
В xiaomi-zb2mqtt — не работает одиночный клик кнопки (возможно что-то еще, но на этом я остановил «знакомство» с этой библиотекой)
AqaraHub — шлет слишком замудрённые сообщения, и как-то странно работает с датчиком движения и датчиком открытия дверей (нужно долго копаться и разбираться), но при этом, здесь самое удобное сопряжение устройств.
4. Привязываем устройства
zigbee2mqtt
Привязка датчика по инструкции:
1. Останавливаем службу и Запускаем сервер
# Остановка zigbee2mqtt sudo systemctl stop zigbee2mqtt
cd /opt/zigbee2mqtt npm start
2. Зажимаем кнопку на 5 секунд (скрепкой), датчик мигнет синим, далее в течении минуты (до окончания отсчета) нажимаем на кнопку раз в 2-3 секунды.
В консоли при этом должно быть что-то такое (датчик движения):
spinlock: false [] 2018-7-27 17:44:26 INFO New device with address 0x004357865746363 connected! 2018-7-27 17:44:26 INFO MQTT publish, topic: ‘zigbee2mqtt/bridge/log’, payload: » 2018-7-27 17:44:34 INFO MQTT publish, topic: ‘zigbee2mqtt/0x004357865746363’, payload: » 2018-7-27 17:44:46 INFO MQTT publish, topic: ‘zigbee2mqtt/0x004357865746363’, payload: » 2018-7-27 17:44:51 INFO MQTT publish, topic: ‘zigbee2mqtt/0x004357865746363’, payload: » 2018-7-27 17:45:19 INFO Device incoming. 2018-7-27 17:45:19 INFO MQTT publish, topic: ‘zigbee2mqtt/bridge/log’, payload: » 2018-7-27 17:45:51 INFO MQTT publish, topic: ‘zigbee2mqtt/0x004357865746363’, payload: »
xiaomi-zb2mqtt
Привязка датчика по инструкции:
1. Запускаем сервер
cd xiaomi-zb2mqtt node index.js
2. Зажимаем кнопку на 5 секунд (скрепкой), датчик мигнет синим, далее в течении минуты (до окончания отсчета) нажимаем на кнопку раз в 2-3 секунды.
Результат: библиотека xiaomi-zb2mqtt — видит датчик движения, при обнаружении движения в консоли выводит:
attreport: 0x0012340001234567 260 1 < cid: ‘msOccupancySensing’, data: < occupancy: 1 >> MQTT Reporting to xiaomiZb/0012340001234567/occupancy value 1
Кнопка привязалась без проблем, но библиотека не отсылает в MQTT чат сообщение о одиночном клике, зато отсылает двойной, тройной и долгий клик.
Привязка датчика по инструкции:
1. Запускаем сервер
cd /home/pi/AqaraHub/build ./AqaraHub —port /dev/ttyACM0 —mqtt mqtt://localhost:1883/ —topic AqaraHub
2. Включаем режим сопряжения (в другой консоли отправляем в чат MQTT команду):
mosquitto_pub -h localhost -t AqaraHub/write/permitjoin -m 60
3. Зажимаем кнопку на 5 секунд (скрепкой), датчик мигнет синим, ждем.
5. Устанавливаем Node-RED
6. Настраиваем взаимодействие MQTT >>> Domoticz
Пример сценария можно взять тут: 4pda.ru
Мои примеры для всех трех библиотек выкладываю ниже.
Прошу обратить внимание:

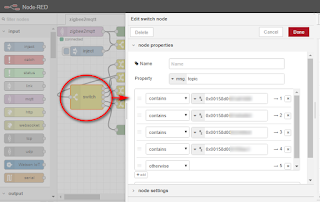

а) В ноде switch нужно проставить реальные идентификаторы своих устройств (их видно во время сопряжения, и они имеют приблизительно такой вид: 0x004357865746363)

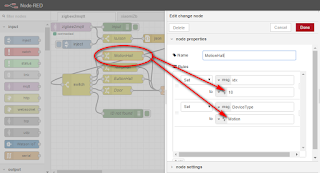

б) В нодах следующих сразу после switch вам нужно будет правильно указать idx ваших устройств (из домотикза).
в) Также не забываем, при добавлении своих устройств, правильно выставлять тип устройства.
Для xiaomi-zb2mqtt я сценарий не стал дописывать (бросил эту затею), в связи с тем, что библиотека не очень хорошо работает:
