Как подключить бегущие поворотники с Алиэкспресс

Здравствуйте, дорогие друзья!
Пользуясь случаем, поздравляю Вас с праздником, с днем автомобилиста.
Не буду долго разглагольствовать, поэтому, сразу по теме.

Тема сегодняшней статьи: Светодиодные поворотники с Китая.

Полный размер

Сразу дам ссылку откуда я заказывал: Переход по ссылке
Если будете заказывать в другом месте учтите несколько факторов:
1. Бывают в светлом и темном оформлении
2. Бывают с бегающими светодиодами ( как у меня) и просто горящими (под штат)

Ну, и сразу, я все прекрасно понимаю — дело вкуса, поэтому, если вас не затруднит, напишите на ЮТ комментарий:
*понравилось или *не очень

Как обычно, видео версия распаковки посылки, а так же установки:

🏍 🚴 Как Подключить Реле Поворотников + Поворотники из Китая с Алиэкспресс ПОСЫЛКИ ИЗ КИТАЯ

И версия для тех, кто любит больше читать:

1. Заказываем посылочку, ожидаем, получаем

Полный размер

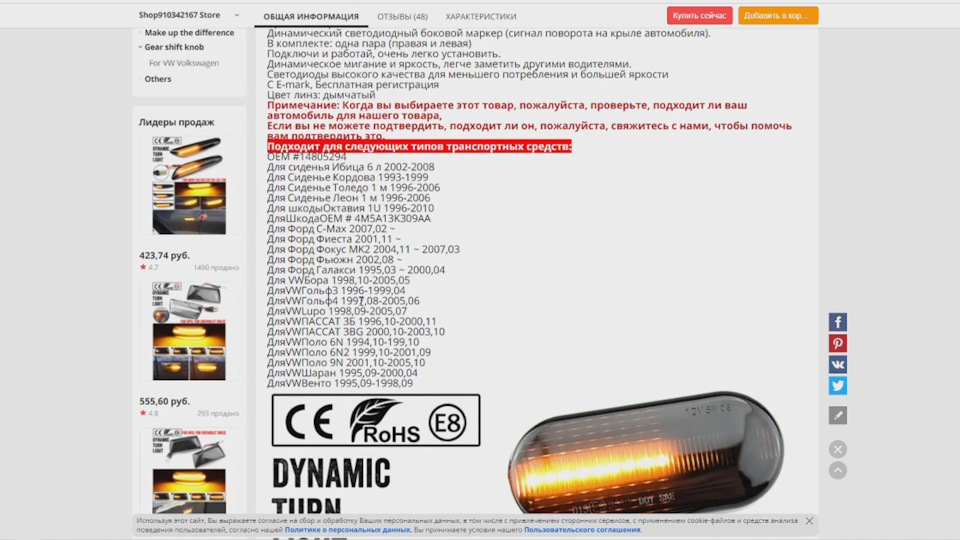

Применимость

.
2. Распаковываем
3. Берем клей-пистолет и заливаем все места, куда может попасть влага (подробнее в видео)

Полный размер

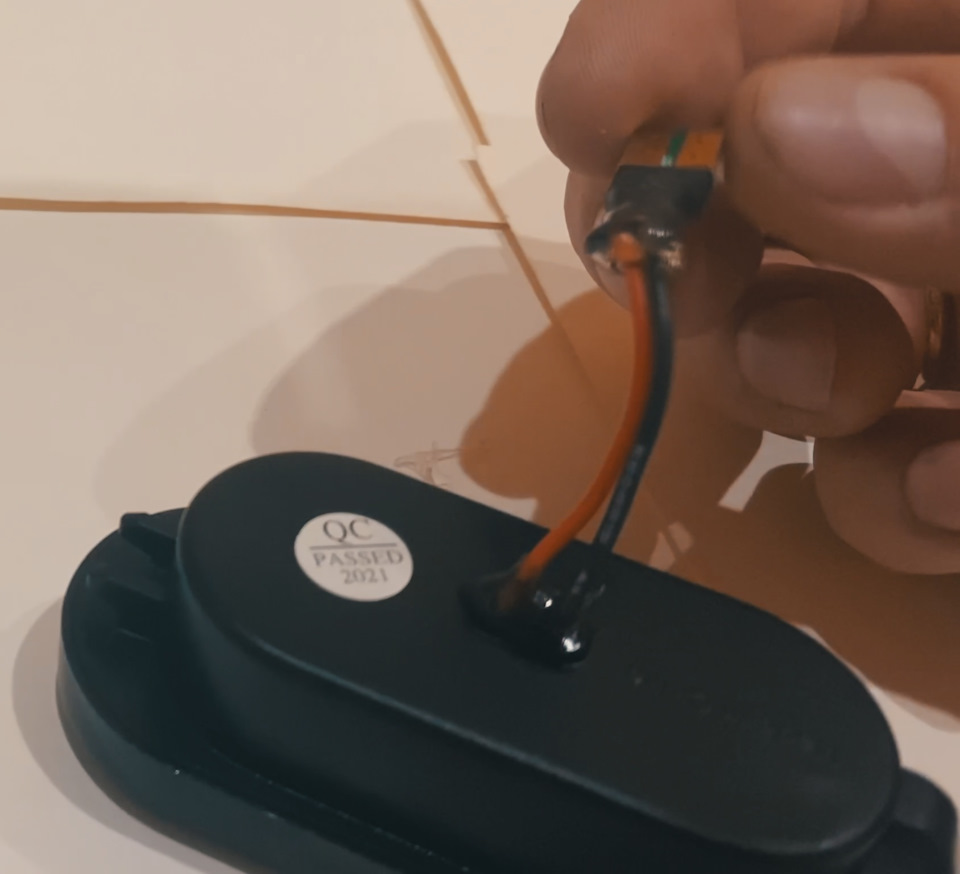

залил клеем

4. Подбираем термоусадку под размер штекера для подключения.
5. Переходим к авто

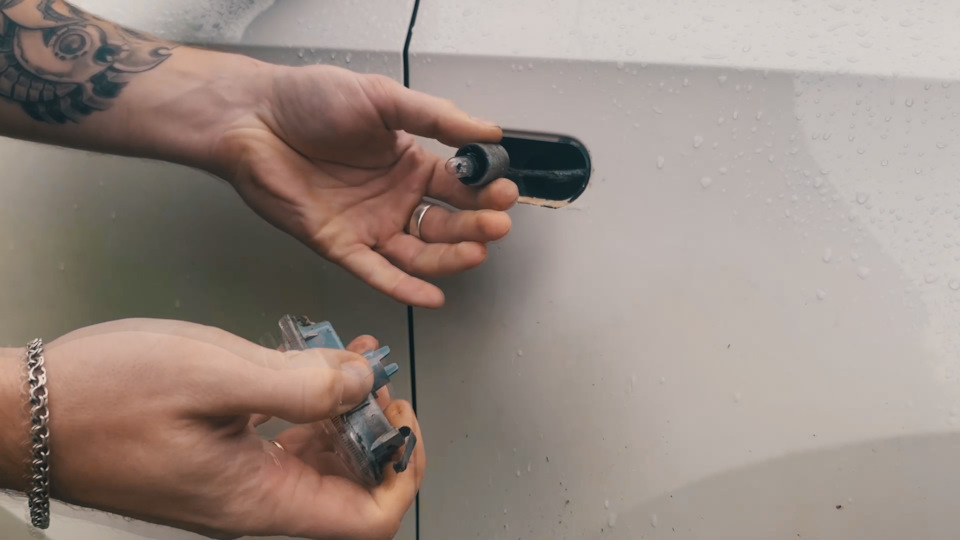

6. Вытаскиваем старый повторитель: Потянуть в сторону переднего бампера и вытащить на себя. Снимаем старую лампу

Полный размер

7. Примеряем новый повторитель, отмечаем место место «голого» контакта (то место, которое необходимо заизолировать)

Полный размер
Примерно так

8. Ножом (напильником, зубами :D) подрезаем «усики» у нового повторителя, так как он универсальный, на большое количество авто, приходится дорабатывать. Примерно так:

Полный размер

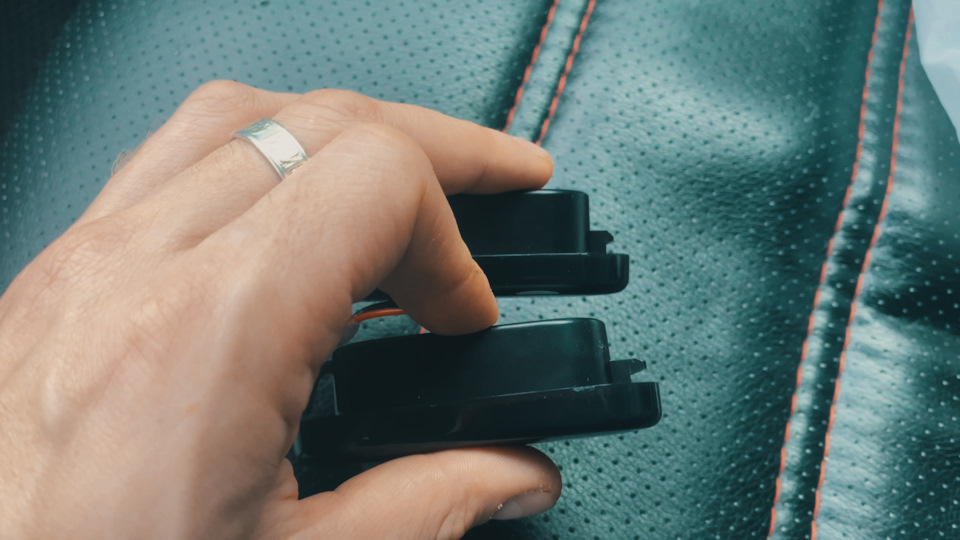

Верхний — доработанный. Нижний — как приехал

9. Подключаем повторитель. Проверяем работоспособность, включив аварийку.
10. Вставляем новый повторитель на место пружинным механизмом вперед ( загнутый пластик).

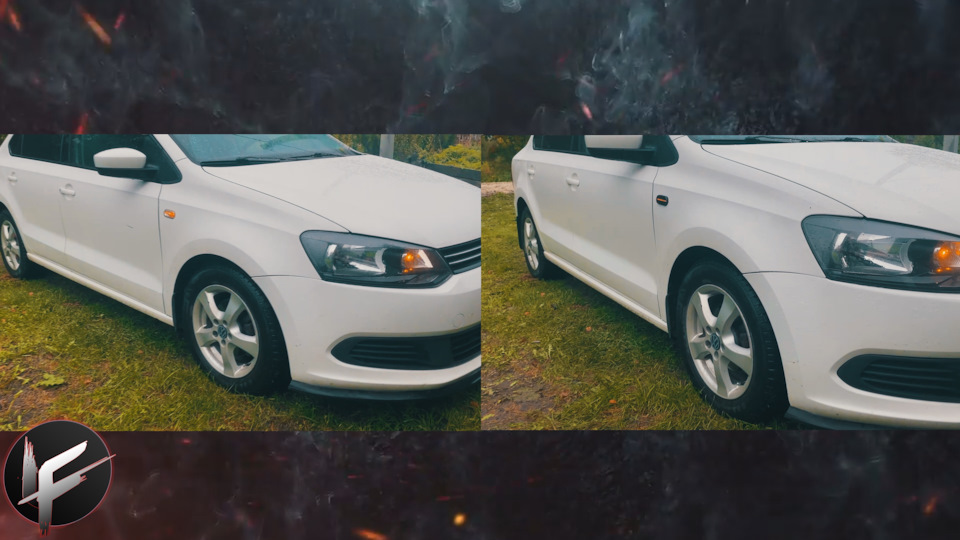

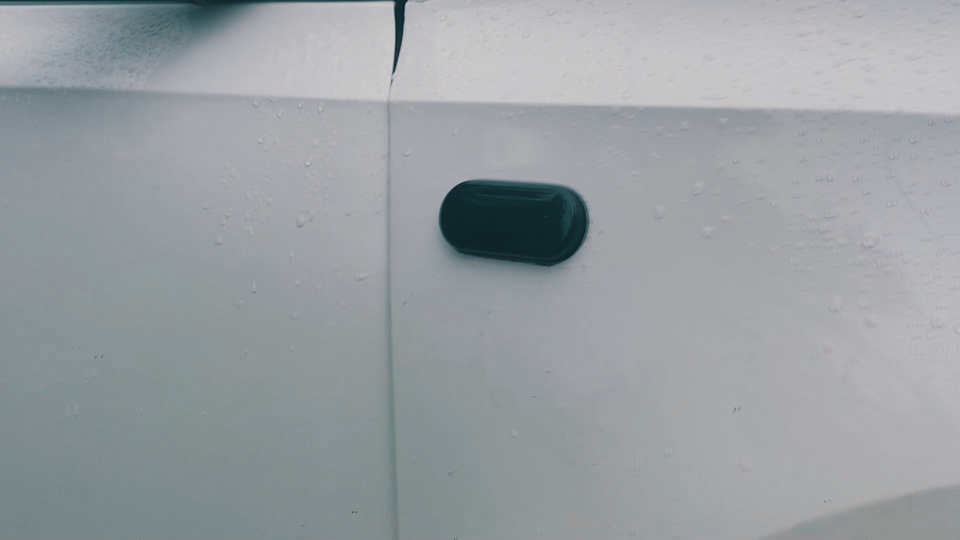

Радуемся результату (если Вам, конечно, заранее понравился внешний вид плафона).

Полный размер

Полный размер

На этом работа окончена.
Еще раз, попрошу вас написать комментарий под видео в ЮТ. Понравилось вам или нет.

Спасибо, что дочитали до конца! Кому интересны работы со своим авто различного характера в гаражных условиях — подписывайтесь на канал LetsFix YouTube

Источник: www.drive2.ru

Динамические поворотники — делаем из набора KIT бегущие огни

Основной элемент в них – кремний. В зависимости от того, какие примеси используются, меняется цвет лампочек.

Фотогалерея «Возможные варианты динамических указателей поворотов»

Инструменты и материалы

Чтобы изготовить бегущий поворотник своими руками, понадобятся следующие инструменты:

• паяльник;
• бокорезы или плоскозубцы;
• паяльник и материал для пайки;
• тестер.

Из расходных материалов нужно приготовить стеклотекстолит. Он нужен для изготовления печатной платы, на которой будет размещаться полупроводниковый элемент. Выбираются необходимые светодиоды. В зависимости от характеристик светодиоды и значений тока и напряжения бортовой сети, рассчитываются характеристики защитных резисторов. Используя расчеты, подбираются остальные компоненты сети (автор видео — Евгений Задворнов).

Последовательность выполнения работы

Перед тем, как сделать поворотники, нужно выбрать подходящую схему.

Затем на основании схемы изготовить печатную плату и нанести на нее разметку для размещения будущих элементов.

Сборка состоит из последовательности действий:

1. Сначала следует обесточить авто, отключив отрицательную клемму от АКБ.
2. Далее необходимо снять старые указатели поворотов и аккуратно их разобрать.
3. Старые лампочки следует выкрутить.
4. Места стыков следует очистить от клея, обезжирить, вымыть и дать просохнуть.
5. На место каждого старого элемента устанавливается новый поворотник бегущий огонь.
6. Далее сборка и установка фонарей производится в обратном порядке.
7. После установки подключаются провода.

На следующем этапе в сеть включается дополнительный стабилизированный источник питания. На его вход поступает питание с промежуточного реле, а выход соединяется с диодом. Разместить его лучше в панели приборов.

При подключении светодиодов необходимо следить, чтобы анод был подключен к плюсу источника питания, а катод – к минусу. Если подключение будет выполнено неправильно, полупроводниковые элементы не будут светиться и даже могут сгореть.

Видео «Изготовление бегущих поворотников с ДХО»

В этом видео рассказывается, как изготовить бегающий поворотник из ДХО своими руками (автор ролика – AutoFeel).

Рассмотрим создание бегающего поворотника как на ауди, на примере фары от автомобиля Рено Клио. Сделаем поворотники и ДХО в одном устройстве. Что для этого потребуется: Светодиодная лента, состоящая из светодиодов ws2812b Контроллер Arduino nano (можно использовать в любом другом формфакторе) Автомобильное зарядное устройство для мобильных телефонов или любой преобразователь напряжения 12В->5В. Так как светодиодной ленте нужно напряжение в 5В, то это зарядное будем использовать в качестве преобразователя напряжения с 12В на 5В. 4 резистора 100 кОм и 4 резистора 47 кОм, в качестве делителя напряжения.

НОВЫЙ скетч, в котором количество диодов меняется переменно count качайте тут

Видео как делать и как это работает:

Увидел такие поворотники на ауди и очень понравилась идея. Реализовал для ОКИ. А поделиться опытом решил на примере фары от автомобиля Рено Клио. Сделаем поворотники и ДХО в одном устройстве.

Что для этого потребуется:

Светодиодная лента, состоящая из светодиодов ws2812b

Контроллер Arduino nano (можно использовать в любом другом формфакторе)

Автомобильное зарядное устройство для мобильных телефонов или любой преобразователь напряжения 12В->5В. Так как светодиодной ленте нужно напряжение в 5В, то это зарядное будем использовать в качестве преобразователя напряжения с 12В на 5В.

4 резистора 100 кОм и 4 резистора 47 кОм, в качестве делителя напряжения.

НОВЫЙ скетч (прошивка для контроллера), в котором количество диодов меняется переменной count качайте https://autofeel.ru/download/smart-flash2.rar

Видео как делать и как это работает:

Особенности установки и настройки бегущих указателей поворота

Можно установить динамические поворотники вместо обычных светодиодов. Для этого извлекаются , демонтируется плата со светодиодами и токоограничительными резисторами. На повторителе нужно оторвать стекло от корпуса. Затем следует аккуратно вырезать отражатель и удалить его.

На место удаленного отражателя устанавливается плата SMD 5730, на которой расположены желтые светодиоды. Так как у повторителя изогнутая форма, то плату придется расслоить и немного изогнуть. У старой платы нужно отрезать часть с разъемом и припаять ее для подключения контроллера. Далее все компоненты возвращаются на место.

Для регулировки времени бегущих светодиодных огней к микроконтроллеру припаивается переключатель. Когда найдена подходящая скорость, вместо переключателя припаиваются перемычки. При соединении двух выводов с массой минимальное время между вспышками светодиодов составит 20 мс. При замыкании контактов это время составит 30 мс.

Устанавливаем светодиоды в поворотники автомобиля

Достаточно часто владельцы автомобилей стремятся их оформить особым образом. Одним из возможных вариантов решения этой задачи является использование светодиодных поворотников. Кроме такого применения, данный полупроводниковый элемент может использоваться в фарах, освещении авто, внешнем оформлении (например, габаритные огни).

Изготовить светодиодные поворотники своими руками сможет каждый, нужно только захотеть

Некоторые идут еще дальше и для выражения большей индивидуальности устанавливают внутри салона их. Одним из примеров такого использования может быть вставка ленты из светодиодов в дверь. При остановке они включаются, водитель или пассажир могут легко покинуть транспортное средство.

Видео: светодиодные поворотники ВАЗ своими руками

Наиболее часто используются следущие виды подобных микроэлектронных компонентов:

1. В качестве примеси используются алюминий, галлий, азот. В зависимости от концентрации цветовая гамма изменяется от голубого до зеленого цвета.
2. На основе индия, гелия, фосфора. Цвет может быть в пределах от красного до желтого.

На сегодняшний день полупроводниковая промышленность производит светодиоды всех возможных цветов. Поэтому с этим проблем не возникает.

Один светодиод вряд ли сможет осветить поворотник, а вот несколько, запросто справятся с этой задачей

По мощности они подразделяются на маломощные и силовые. Силовые рассчитаны на ток более 0,35 А. В свою очередь, маломощные работают до этого значения.

Возможные схемы подключения

На сегодняшний день наиболее часто используются следующие схемы подключения светодиодов:

1. Подобное подключение используется для коммутации длинной цепочки светодиодов (например, по периметру автомобиля). В качестве источника напряжения используется блок питания конденсаторного типа. Токоограничивающий элемент в такой схеме – это конденсатор. В качестве преобразователя переменного напряжения в постоянное используется диодный мост в сочетании с фильтром (обычно это комплект из резистора и конденсатора). Обязательно последовательно с цепочкой диодов устанавливается защитный резистор, который берет на себя избыток напряжения.
2. Вторым вариантом выступает соединение светодиодов в гирлянды по 3-6 штук последовательно. Между собой параллельно может соединено несколько таких гирлянд в зависимости от источника питания. Роль последнего в данной схеме играет стабилизированный блок питания с напряжением 12-24В. В подобной схеме также обязательно устанавливается защитный резистор последовательно с каждой гирляндой.
3. Последний, третий вариант подключения – это напрямую. В такой схеме может работать только силовой диод, который рассчитан на ток более 0,35А.

Одна из схем подключения светодиодов

Требования к исполнителю и инструменту

При проведении любого радиоэлектронного монтажа обязательно используются тестер (для проведения замеров), паяльник, пинцет, бокорезы (если их нет в наличии, то можно использовать плоскогубцы, которые тоже могут выполнить эту задачу).

Для выполнения вычислений и определения необходимых значений понадобится калькулятор.

Среди расходных материалов можно выделить стеклотекстолит (из него делается печатная плата – основание для крепления данного полупроводникового элемента), припой, канифоль, флюс для пайки и цапонлак.

Без тестера сделать поворотники на светодиодах будет трудно

Подбор наиболее подходящей серии элементов

Основные параметры любого устройства данной серии – это номинальный ток и номинальное напряжение. То есть рабочее значения данных параметров, при которых светодиод сохраняет свои исходные свойства. Расчет производится по закону Ома для участка цепи.

В каждом авто есть источник тока с заданными параметрами – током и напряжением. С другой стороны у нас есть характеристики необходимого светодиода. Разница между первым и вторым значениями – это будут характеристики резистора, который необходимо включить последовательно в цепь.

А зная параметры последнего, всю схему можно собрать без особого труда.

Проведем расчет для наиболее простой схемы, которая состоит из стабилизированного источника напряжения, светодиода и защитного резистора. В остальных случаях методика остается практически такой же, но только за счет большего количества использованных элементов усложняется расчет.

Расчет схемы подключения светодиодов

Например, в авто есть источник, значения которого соответственно равны 0,02А и 24В. Причем источник постоянного напряжения (например, аккумуляторная батарея). На светодиод необходимо, чтобы приходило 0,02А и 2В. Теперь определяем значение падения потенциала на резисторе:

где UR – падение потенциала на резисторе, В

Uпит – напряжение источника питания, В

Uд – номинальное (рабочее) падение потенциала на диоде, В

По приведенной ранее формуле получаем UR=24-2=22В. Все элементы данной схемы соединены между собой последовательно. Как результат, ток негде не ответвляется, в любой точке цепи будет равен 0,02А. В итоге получаем значение сопротивления резистора по закону Ома:

где R – сопротивление резистора, Ом

IR – ток в цепи, А

Подставив необходимые значения, получаем R=22/0,02=1100 Ом. Далее определяем второй по важности параметр любого резистора – это мощность. Она определяется по формуле:

В итоге получается РR=0,02 * 22 = 0,44Вт. Из существующего ряда резисторов выбираем ближайшие наибольшие значения – 1,1 кОм и 0,5 Вт. На этом можно считать расчет оконченным – параметры всех элементов электрической цепи определены.

Один из примеров использования светодиодов

Одним из наиболее распространенных применений данных элементов в авто – в качестве сигнала поворота. Теперь рассмотрим то, как сделать светодиодные поворотники из обычных.

Порядок действий следующий:

1. Выбирается наиболее подходящая схема подключения
2. Осуществляется выбор необходимого светодиода
3. Далее производится расчет всех остальных радиокомпонентов электрической цепи
4. На основании проведенных вычислений выбирается защитные резисторы и прочие компоненты
5. Затем составляется перечень необходимых радиокомпонентов. С этим перечнем необходимо посетить ближайший магазин такого профиля и в нем покупается все необходимое оборудование
6. Выполняется разработка всей необходимой документации (в том числе рисунка печатной платы и ее монтажный чертеж)
7. Потом необходимо сделать печатную плату для монтажа на ней радиодеталей. Для этого наносится на плату стеклотекстолита заранее разработанный рисунок с помощью лака. Высверливаются все необходимые отверстия для монтажа радиодеталей. Она погружается в хлорное железо. После того, как рисунок на плате вытравился, она достается. Промывается обычной водой. Затем защитный слой удаляется с помощью растворителя. На следующем этапе идет снова промывка проточной водой. И только после этого она просушивается. По окончании всех выполненных процедур мы получаем готовую плату для дальнейшей работы. Поскольку поворотников всего 4, то и платы должно быть изготовлено также 4.
8. На следующем этапе на основании схемы и разработанного чертежа платы выполняется монтаж всех элементов схемы. По окончанию сборки все контакты вскрываются обязательно цапонлаком (он обеспечит необходимую изоляции и защиту схемы в случае попадания сюда влаги)

Cхема подключения

Контроллер ардуино необходимо подключить к сети автомобиля через преобразователь 12В -> 5В так, чтобы напряжение на схему поступало от включения «зажигания». К стабилизатору напряжения КРЕН5В нужно подключить плюсовой провод от действующего поворотника. В данной статье рассмотрено подключение и прошивка только одного поворотника, чтобы сделать второй поворотник нужно аналогично подключить вторую светодиодную ленту к любому свободному цифровому выходу Arduino (например 7), а так же в прошивке добавить код для него по нашему примеру.

Источник: piko-train.ru

Лента «Бегущий огонь» для поворотников и не только.

Наверняка многие уже видели подобное решением автопроизводителей, когда сигнал поворота выполнен в виде бегущего огня. Я думаю кроме некоторой эстетики это добавляет и заметности к сигналу поворота. Посмотрим как установить подобную приблуду к себе на автомобиль, и где можно ее еще использовать, кроме сигнала поворота

Начать хотел с двух нюансов, с которыми столкнулся в процессе покупки:
1. Иногда, некоторые лоты, продают не пару, а ОДНУ ленту. Т.е. внимательно читаем и заказываем в таком случае пару.
2. Ленты имеют разную длину, из распространенных это варианты 15, 18, 20 и 28см. Понятно, что более длинные имеют более высокую цену, но их можно укоротить (конструкция это явно предусматривает) -сначала надо прикинуть какая длина Вам необходима
Количество светодиодов: 15 см (28 шт) 18 см (32 шт) 28 см (44 шт)

Я по факту покупал в трех магазинах-ссылка в шапке, это где купил 15см вариант, на момент покупки там вроде других и не было. Потом, заказал более длинные в другом магазине, где была хорошая цена, заявлена цена за пару… но по факту пришел один. Как позже выяснилось (из отзывов) многим приходил подобный «недокомплект», благо решилось все через спор легко. Поэтому поглядывайте не только на лот, но и отзывы.

Приезжает заказ одинаково упакованным, в простой зип пакет
Внешний вид, различной длины и магазинов отличается не слишком сильноДругой вариант
черными полосками. на лицевой части ленты отмечены места, по которым можно отрезать ленту, для уменьшения ее длины
Лента работает, если не ошибаюсь (мог подзабыть, уже сложно проверить) вольт от 5-7. Величина напряжения влияет лишь на яркость свечения светодиодов.

Разборку зеркала я думаю нет смысла описывать, так как в каждом конкретном случае конструкция может быть разной. Покажу лишь свой «колхоз»- саму установку.
После вскрытия зеркала я получил доступ к такому модулю поворота. Он не разборный… хотя кого это останавливало!? 🙂

После некоторых раздумий, я пошел простым путем, и не стал вскрывать весь модуль-просто дремелем отрезал кусочек для необходимого мне доступа.один из контактов (пластину) пропилил тем же дремелем, отключив заводской светодиод.

«Генеральная примерка» -лента довольно легко вставляется в отверстие, для увеличения жесткости, чтобы она лежала в нужном мне положении, я к нижней части ленты приклеил (банально скотчем) полоску из тонкого оргстекла.Ленту подключил через «родные» болтики в модуле и закрыл отверстие вырезанным ранее куском корпуса. В моем случае это место находится под корпусом зеркала и его не видно, поэтому не сильно «страдал» получившимся экстерьером. Посадил все на термоклей- для простоты последующих разборок. На самом деле пришлось разбирать несколько раз, в процессе подгонки и фиксации ленты в необходимом мне положении.
Результат:
Днем. По яркости (на глаз) заметно не отличается от оригинального светодиода,
В сумерках, почти ночью. На видео идет некоторая засветка, но яркость не чрезмерна (не слепит), это так камера передает в темноте.

Ну а теперь «вторая часть»- куда я еще решил вкорячить подобную ленту, причем (на мой взгляд) даже более удачно 🙂

Вид сзади моего авто.

С самого начала напрягала «недоработанность» повторителя стоп сигнала — при физических размерах планки по всей ширине автомобиля, активная зона маленькая, как обрезанная. На мой взгляд несколько убого выглядит 🙁 Вот ее решил и доработать. Подумалось, что неплохо будет выглядеть (и привлекать внимание) динамический повторитель стопа — расширяющийся в размерах при нажатии тормоза.

Для установки искал более длинную ленту, вернее пару лент. 28см на тот момент или не попадалось, или были неоправданно дорогие (уже не помню точно), ну а 15 см, как я предполагал, не дадут нужного эффекта. Поэтому покупал единственный найденный вариант на 18см. Как упоминал в начале обзора, прислали одну, и хоть она была все таки коротковата, все равно пришлось заказывать ей пару, тоже на 18см.

Делал по аналогии с поворотниками в зеркалах. Снимать правда пришлось весь спойлер-такая вот конструкция.
Далее пропиливал отверстиевставлял лентуи герметизировал отверстие

Для того, чтобы стоп не слепил водителей сзади, опытным путем подобрал гасящий резистор (токи небольшие, поэтому резистор хоть smd можно ставить-не греется). У меня получилось порядка 20 Ом сопротивление общее на две ленты, при котором яркость заводской части и добавленных получилась одинаковой.

Результат:
Ленту все таки надо было искать длиннее -получилось лучше чем было, но хуже чем хотелось 🙂

Уточняю! Лента (повторитель стопа) загорается ОДИН раз при одном нажатии на педаль — она не мигает постоянно

Ну что написать в заключение? В принципе все работает (по крайней мере после установки поворотников прошло с полгода уже). Повторитель стопа, так тот вообще в щадящем режиме :). Установка несложная, сложнее и дольше разбирать зеркало и спойлер.

Такой вариант добавляет «ламповости» стопу. Происходит плавное изменение размеров свечения (хорошо видно в сравнении с нижними ламповыми огнями), что время реакции на нажатие и яркость по факту ярче не стали, но увеличилось время «активной фазы» загорания стоп сигнала, что на мой взгляд делает его более заметным, если вдруг сзади кратковременно отвлеклись от дорожной обстановки и не заметили сигнал торможения.
Тоже самое и с сигналом поворота, при той же яркости мигание получается более плавное, менее раздражающее глаз. Не думаю, что производители с подобными сигналами не просчитали эти нюансы, скорее всего как раз к плавному свечению и шли, что бы не так слепить в темноте

На этом все!
Всем удачи и хорошего настроения! ☕
