Как настроить контроллер температуры с Алиэкспресс

Терморегуляторы представляют собой класс оборудования, предназначенный для регулировки и поддержания температуры в контролируемом пространстве в заданных пределах. Они могут использоваться как в отопительных, так и охлаждающих устройствах. Это установки искусственного климата, системы обогрева, морозильное оборудование.

По принципу работы терморегуляторы разделяют на:

1. Механические:

• Биметаллические;
• Капиллярные.

1. Электронные:

• С механической установкой температуры;
• Программируемые.

Краткий обзор модуля

Терморегулятор W1209 – программируемое реле контроля температуры. Входящий в комплект поставки датчик работоспособен в диапазоне температур от -50°C до +110°C. Регулятор предназначен для работы с нагревательным и охладительным оборудованием мощностью до 1 кВА.

Терморегулятор с таймером KT3100 Multi-Function Thermostat With Timer Switch

Технические характеристики термостата w1209:

• Диапазон контролируемой температуры – -50°C — +110°C;
• Точность измерения в диапазоне от 9.9°С до 99,9°С – 0,1°С, сверх диапазона – 1°С;
• Точность управления в диапазоне от 9.9°С до 99,9°С – 0,1°С, сверх диапазона – 1 °С;
• Установка гистерезиса – от 0,1°С до 30°С;
• Ток управления (нагрузка) = 14В – 20А, ≈220В – 10А;
• Напряжение питания – 12В;
• Ток потребления – 22-72 мА;
• Габаритные размеры – 48х40х14 мм;
• Вес – 20 г.;
• Допустимая температура работы – -10°C — +60°C.

Обратите внимание! Некоторые продавцы позиционируют данное устройство с наименованием xh w1209. Все устройства данного типа абсолютно идентичны.

Настройка и работа термостата

Установка программируемого терморегулятора W1209 заключается в подключении устройства к источнику стабилизированного питания, настройке датчика температуры и контролируемой цепи.

Важно! Принципиальный момент – устройство содержит в себе только «сухие» контакты реле, то есть коммутирует цепь и никакого питания в линию не выдает.

Как подключить электрический обогреватель

Для правильной эксплуатации устройства следует знать особенности его работы:

• Имеется возможность задержки включения от 0 до 10 минут;
• Схема обладает регулируемым гистерезисом. Гистерезис – это разница температур при включении и отключения. Данная функция важна для коммутации устройств нагрева или охлаждения, обладающих высокой инерционностью.

Дальнейшая настройка заключается в выборе необходимых параметров при помощи кнопок управления и светодиодного цифрового индикатора.

На рассматриваемый w1209 терморегулятор инструкция не дает подробное описание схемотехники, но энтузиастами составлена принципиальная электрическая схема w1209 с питанием dc 12 в, из которой понятно, что работой управляет программируемый микроконтроллер, включенный по типовой схеме.

Порядок настройки

Перед включением следует изучить руководство по эксплуатации.

Для управления настройками схема W1209 предусматривает три кнопки:

Все предусмотренные функции и возможности настраиваются путем нажатия на перечисленные кнопки.

Согласно инструкции к W1209, для изменения настроек необходимо войти в режим программирования. Для этого нажимают и удерживают в течение 5 секунд кнопку «Set». Когда на экране высветится номер пункта настройки, кнопку можно отпустить. Для перемещения по меню настроек используют кнопки «+» и «-».

Всего инструкция термостата W1209 предусматривает от 6 до 8 позиций, в зависимости от текущей прошивки встроенного микроконтроллера:

• Р0 – переключение контроля нагрева или охлаждения;
• Р1 – регулировка диапазона гистерезиса;
• Р2 – изменение максимального предела контроля температуры;
• Р3 – изменение минимального предела контроля температуры;
• Р4 – коррекция температурной погрешности измерений;
• Р5 – программирование времени задержки включения;
• Р6 – тревога (не используется в большинстве прошивок);
• Р7 – принудительное выключение при достижении верхнего порога регулирования;
• Р8 – сброс к заводским установкам (работает не на всех прошивках).

По умолчанию, при входе в режим программирования устанавливается первый пункт меню – Р0.

Расположение клемм и элементов управления

Войдя в нужный пункт, при помощи кнопок «+» или «-» устанавливают необходимое значение параметра. Для выхода из режима программирования необходимо нажать и удерживать в течение 5 секунд кнопку «Set». Выход в режим работы с записью установок также происходит по прошествии 10 секунд, если за это время не была нажата ни одна кнопка.

Инструкция термореле w1209 dc 12 в информирует, что данное устройство имеет сигнализацию неправильной работы, что отображается на индикаторе:

• LLL – обрыв датчика температуры;
• 110 или HHH – короткое замыкание шлейфа датчика;
• 888 – неисправность датчика.

Кроме использования режима программирования, сброс к заводским настройкам можно произвести следующим образом:

1. Снять питание с регулятора;
2. Нажать одновременно кнопки «+» и «-»;
3. Включить питание.

Калибровка термореле W1209

Калибровка термореле осуществляется в режиме программирования в пункте меню Р4. Для калибровки нужно иметь образцовый термометр. Сравнивая показания эталона с показаниями конструкции, приводят их к одинаковым значениям манипуляциями кнопок «+» или «-». После выхода из настроек W1209 автоматически корректирует температуру измерений во всем диапазоне.

При отсутствии термометра можно воспользоваться известными значениями:

• Температура таяния снега – 0°С;
• Температура кипения воды – 100°С.

Важно! Для уменьшения погрешности в процессе калибровки требуется использовать дистиллированную воду.

Для бытового использования величина погрешности будет в допустимых пределах при калибровке при помощи кипяченой воды вместо дистиллированной.

Модернизация модуля термостата W1209 своими руками

Конструкция прибора дает широкие возможности для модернизации. Можно доработать устройство следующим образом:

• Поместить термореле в корпус;
• Удлинить шлейф термодатчика;
• Сменить версию прошивки.

Последний пункт возможно выполнить при наличии навыков работы с программируемыми контроллерами. Для этой цели используют USB программатор ST-Link V2. Необходимую версию прошивки можно скачать с официального сайта производителя контроллера. Переделка устройства путем смены прошивки на более новую позволяет ввести новые функции и улучшить эксплуатационные характеристики.

Доработка шлейфа имеет смысл по причине малой длины штатного провода датчика (около 0.5 м).

Настройка корректора температуры

Настройка корректора температуры терморегулятора выполняется в ходе калибровки прибора. Суть корректора сводится к изменению измеренных значений в соответствии с реальными температурными показателями.

Источник: amperof.ru

Hw 557 цифровой термостат как настроить

Настраиваем цифровой терморегулятор W1209 под Ваши потребности

После правильного подключения термостата W1209 (можно посмотреть в этой статье), мы переходим к установке температуры и прочих настроек.

В зависимости от того что нам нужно нагревать или охлаждать (при заданной температуре реле будет либо замыкать либо размыкать контакты), устанавливаем один из двух режимов: охлаждение или нагрев. Для этого нажимаем и удерживаем кнопку «SET» более двух секунд, на дисплее отобразится «Р0», это означает, что мы зашли в программное меню. Кнопками «+» и «-» осуществляется навигация по программному меню, но в нашем случае мы находимся на нужном значении «Р0», поэтому нажимаем еще раз кнопку «SET» и выбираем нужный режим: «С» это охлаждение, а «Н» нагрев.

Следующая настройка в меню «Р1» — гистерезис, это разница температур при которой включится или выключится термостат, (заводская настройка 2°C). Например, терморегулятор выставлен на отключение при +40°C, при достижении этой температуры реле разомкнется. А включится только тогда, когда температура опустится на выставленный гистерезис, то есть при +38°C.

Следующие два пункта меню:

• «Р2» верхний предел установки поддерживаемой температуры (заводская установка +110°C).
• «Р3» нижний предел установки поддерживаемой температуры (заводская установка -55°C). При достижении этих температур терморегулятор W1209 будет выключен.

Дальше в меню идет коррекция температуры «Р4», можно откалибровать показания температуры до одной десятой градуса (по умолчанию 0°C).

Пункт меню «Р5» отвечает за задержку времени включения реле, можно выставить до 10 мин. (установка по умолчанию 0 мин).

Последний пункт «Р6» позволяет управлять защитой от перегрева. OFF –защита выключена, ON – защита включена.

Установка температуры: нажимаем кнопку «SET», индикатор начнет моргать, кнопками «+» и «-» устанавливаем нужную температуру.

Для сброса на заводские настройки необходимо:

• отключить питание
• нажать и удерживать кнопки «+» и «-»
• подать питание на терморегулятор

На LED дисплее появится надпись «888», после чего отобразится текущая температура.

Терморегуляторы представляют собой класс оборудования, предназначенный для регулировки и поддержания температуры в контролируемом пространстве в заданных пределах. Они могут использоваться как в отопительных, так и охлаждающих устройствах. Это установки искусственного климата, системы обогрева, морозильное оборудование.

По принципу работы терморегуляторы разделяют на:

1. Механические:

• Биметаллические;
• Капиллярные.

1. Электронные:

• С механической установкой температуры;
• Программируемые.

Краткий обзор модуля

Терморегулятор W1209 – программируемое реле контроля температуры. Входящий в комплект поставки датчик работоспособен в диапазоне температур от -50°C до +110°C. Регулятор предназначен для работы с нагревательным и охладительным оборудованием мощностью до 1 кВА.

Технические характеристики термостата w1209:

• Диапазон контролируемой температуры – -50°C – +110°C;
• Точность измерения в диапазоне от 9.9°С до 99,9°С – 0,1°С, сверх диапазона – 1°С;
• Точность управления в диапазоне от 9.9°С до 99,9°С – 0,1°С, сверх диапазона – 1 °С;
• Установка гистерезиса – от 0,1°С до 30°С;
• Ток управления (нагрузка) = 14В – 20А, ≈220В – 10А;
• Напряжение питания – 12В;
• Ток потребления – 22-72 мА;
• Габаритные размеры – 48х40х14 мм;
• Вес – 20 г.;
• Допустимая температура работы – -10°C – +60°C.

Обратите внимание! Некоторые продавцы позиционируют данное устройство с наименованием xh w1209. Все устройства данного типа абсолютно идентичны.

Настройка и работа термостата

Установка программируемого терморегулятора W1209 заключается в подключении устройства к источнику стабилизированного питания, настройке датчика температуры и контролируемой цепи.

Важно! Принципиальный момент – устройство содержит в себе только «сухие» контакты реле, то есть коммутирует цепь и никакого питания в линию не выдает.

Для правильной эксплуатации устройства следует знать особенности его работы:

• Имеется возможность задержки включения от 0 до 10 минут;
• Схема обладает регулируемым гистерезисом. Гистерезис – это разница температур при включении и отключения. Данная функция важна для коммутации устройств нагрева или охлаждения, обладающих высокой инерционностью.

Дальнейшая настройка заключается в выборе необходимых параметров при помощи кнопок управления и светодиодного цифрового индикатора.

На рассматриваемый w1209 терморегулятор инструкция не дает подробное описание схемотехники, но энтузиастами составлена принципиальная электрическая схема w1209 с питанием dc 12 в, из которой понятно, что работой управляет программируемый микроконтроллер, включенный по типовой схеме.

Порядок настройки

Перед включением следует изучить руководство по эксплуатации.

Для управления настройками схема W1209 предусматривает три кнопки:

Все предусмотренные функции и возможности настраиваются путем нажатия на перечисленные кнопки.

Согласно инструкции к W1209, для изменения настроек необходимо войти в режим программирования. Для этого нажимают и удерживают в течение 5 секунд кнопку «Set». Когда на экране высветится номер пункта настройки, кнопку можно отпустить. Для перемещения по меню настроек используют кнопки «+» и «-».

Всего инструкция термостата W1209 предусматривает от 6 до 8 позиций, в зависимости от текущей прошивки встроенного микроконтроллера:

• Р0 – переключение контроля нагрева или охлаждения;
• Р1 – регулировка диапазона гистерезиса;
• Р2 – изменение максимального предела контроля температуры;
• Р3 – изменение минимального предела контроля температуры;
• Р4 – коррекция температурной погрешности измерений;
• Р5 – программирование времени задержки включения;
• Р6 – тревога (не используется в большинстве прошивок);
• Р7 – принудительное выключение при достижении верхнего порога регулирования;
• Р8 – сброс к заводским установкам (работает не на всех прошивках).

По умолчанию, при входе в режим программирования устанавливается первый пункт меню – Р0.

Войдя в нужный пункт, при помощи кнопок «+» или «-» устанавливают необходимое значение параметра. Для выхода из режима программирования необходимо нажать и удерживать в течение 5 секунд кнопку «Set». Выход в режим работы с записью установок также происходит по прошествии 10 секунд, если за это время не была нажата ни одна кнопка.

Инструкция термореле w1209 dc 12 в информирует, что данное устройство имеет сигнализацию неправильной работы, что отображается на индикаторе:

• LLL – обрыв датчика температуры;
• 110 или HHH – короткое замыкание шлейфа датчика;
• 888 – неисправность датчика.

Кроме использования режима программирования, сброс к заводским настройкам можно произвести следующим образом:

1. Снять питание с регулятора;
2. Нажать одновременно кнопки «+» и «-»;
3. Включить питание.

Калибровка термореле W1209

Калибровка термореле осуществляется в режиме программирования в пункте меню Р4. Для калибровки нужно иметь образцовый термометр. Сравнивая показания эталона с показаниями конструкции, приводят их к одинаковым значениям манипуляциями кнопок «+» или «-». После выхода из настроек W1209 автоматически корректирует температуру измерений во всем диапазоне.

При отсутствии термометра можно воспользоваться известными значениями:

• Температура таяния снега – 0°С;
• Температура кипения воды – 100°С.

Важно! Для уменьшения погрешности в процессе калибровки требуется использовать дистиллированную воду.

Для бытового использования величина погрешности будет в допустимых пределах при калибровке при помощи кипяченой воды вместо дистиллированной.

Модернизация модуля термостата W1209 своими руками

Конструкция прибора дает широкие возможности для модернизации. Можно доработать устройство следующим образом:

• Поместить термореле в корпус;
• Удлинить шлейф термодатчика;
• Сменить версию прошивки.

Последний пункт возможно выполнить при наличии навыков работы с программируемыми контроллерами. Для этой цели используют USB программатор ST-Link V2. Необходимую версию прошивки можно скачать с официального сайта производителя контроллера. Переделка устройства путем смены прошивки на более новую позволяет ввести новые функции и улучшить эксплуатационные характеристики.

Доработка шлейфа имеет смысл по причине малой длины штатного провода датчика (около 0.5 м).

Настройка корректора температуры

Настройка корректора температуры терморегулятора выполняется в ходе калибровки прибора. Суть корректора сводится к изменению измеренных значений в соответствии с реальными температурными показателями.

Видео

Цифровое термореле (программируемый терморегулятор) XH-W1209 — это устройство, созданное для поддержки температур в заданном диапазоне. Оно используется в различных системах автоматизации (инкубаторов, теплицах, системах отопления, бойлеров и т.д).

Технические характеристики W1209

• Напряжение питания: 12 В
• Потребляемая мощность: 35 мА (65 мА при замкнутом реле)
• Максимально переключаемый ток: 5 А
• Максимальное напряжение на контактах: 250 В
• Температурный диапазон: -50 ºС … +110 ºС
• Точность управления: 0.1 ºС
• Гистерезис точность: 0.1 ºС
• Частота обновления: 0.5 с
• Терморезистор: NTC (10К 0.5%, водонепроницаемый)
• Количество реле: 1 шт.
• Влажность: 20 % … 85 %

Общие сведения

На терморегуляторе присутствует трех-разрядный индикатор ( HS310281K ), отображающий температуру от -50 ºС до +110 ºС. Температура от -10ºС до -50ºС и от 100ºС до 110ºС отображает без десятичной доли, что вполне хватает для бытового использования. Также, на плате расположен красный светодиод « LED1 » дублирующий включение реле.

Терморегулятор поддерживает два режима работы «C» (охлаждение) и «H» (нагрев). Изменяется режим при помощи трех кнопок управления.

Назначение кнопок:

• «SET» — выбор режима работы и настройка параметров
• «+» — увеличение параметра
• «-» — уменьшение параметра

Пример: при режиме работы «С» и выставленной температуре 25ºС, реле сработает при достижении температуры 25ºС а отключится при 23ºС.

Настройки термостата (XH-W1209)

Для входа в режим настройки нужно удерживать кнопку « SET » в течении 5 секунд, после чего кнопкой «+» или «—» выбрать изменяемое меню (P0 . . . P6).

Для входа и выхода с меню, необходимо однократное нажатие кнопки SET .

PO — Режим работы термостата

В данном разделе меню устанавливается режим работы С — охлаждение или H — нагрев , при выборе режима C , реле сработает, когда температура упадет до заданного значения.

Если выбран режим H , то реле сработает если при повышении температуры до заданного значения будет активировано реле температуры.

P1 — Настройка гистерезиса

В данном пункте меню настраивается гистерезис (разница между температурой включения и выключения), значение от 0.1 °C до 15.0 °C, по умолчанию 2 °C, шаг изменения 0.1 °C.

К примеру, если установлено значение в 2 °C, а температура работы 20 °C и режим H , то при температуре 22 °C, термостат отключит нагрев, а при температуре 18 °C включит нагрев.

P2 — Верхний предел температуры

Установка верхнего предела температуры значение от -45 °C до 110 °C, по умолчанию 110 °C, шаг изменения 1 °C.

P3 — Нижний предел температуры

Установка нижнего предела температуры значение от -50 °C до 105 °C, по умолчанию 110 °C, шаг изменения 1 °C.

P4 — Корректировка температуры

В этом разделе можно откалибровать показания термометра, при условии, если у вас есть образцовый термометр, значение от -7 до 7, по умолчанию 0, шаг изменения 1.

P5 — Задержка включения реле

Здесь, устанавливается задержка включения 0 … 10 минут.

P6 — Верхний придел температуры отключения

Меню настройки аварийного превышения температуры от 0 °C до +110 °C, по умолчанию выключен OFF .

Сброс на заводские параметры

1. Отключить питание
2. Нажмите и удерживайте «+» и «-»
3. Включите питание

На дисплее появится надпись 888, настройки сброшены.

Понравилась статья? Поделись с друзьями!

Источник: vmeste-masterim.ru

STC-1000 STC-3000 STC-3008 STC-3018 светодиодный цифровой регулятор температуры Термостат

STC-1000 STC-3000 STC-3008 STC-3018 светодиодный цифровой регулятор температуры

STC-1000 STC-3000 STC-3008 STC-3018 светодиодный цифровой Температура контроллер термостат терморегулятор инкубатор 12V 24V 110V 220V

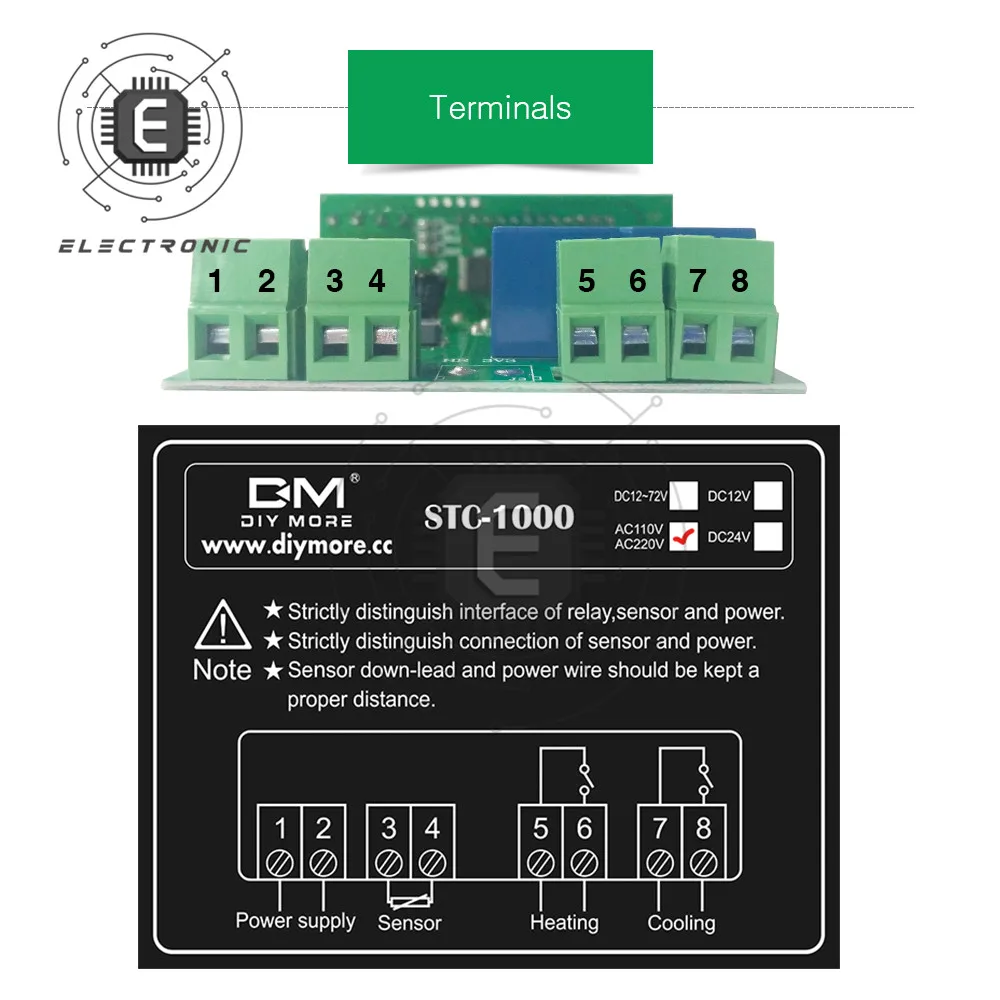

Модель: STC-1000

Переключение режимов между прохладным и теплым ; Контроль температуры путем установки значения настройки температуры и значения разницы; Калибровка температуры; Контроль охлаждения выход задержка защиты; Будильник, когда температура превышает предел температуры или когда ошибка датчика.

1. Диапазон измерения температуры: -50 °C ~ 99 °C

2. Разрешение: 0,1 ° C;

3. Точность: +- 1 °C (-50 °C ~ 70 °C);

4. Задержка срабатывания датчика: 1 минута

5. Источника питания: переменный ток 110-220V 50/60Hz AC/DC 12V DC 24V, DC12-72V (Выберите тип источника питания в тех случаях, когда вы размещаете заказ);

6. Потребляемая мощность:

7. Датчик: Датчик NTC (1 шт.);

8. Контактная мощность реле: Два реле крутой 10А/220В переменного тока; Тепло 10А/220В переменного тока ;

9. Температура окружающей среды: 0 ° C ~ 60 ° C;

10. Температура хранения: -30 °C ~ 75 °C;

11. Относительная влажность: 20% ~ 85% (Без конденсата)

12. Длина датчика: 1,0 м

13. Размер передней панели: 75×34,5 мм; Размер изделия: 75×34,5×85 мм; Размер крепления: 71×29мм

Инструкция по меню

Значение температурного набора

Разница в наборе значений

Время задержки компрессора

Значение калибровки температуры

Инструкция по эксплуатации ключа

1. Способ проверки параметров:

При нормальном рабочем состоянии нажмите кнопку «вверх», которая отображает значение настройки температуры; Нажмите кнопку «вниз», чтобы отобразить значение разницы.

2. Способ установки параметров:

В соответствии с контроллер нормальное рабочее состояние, нажмите кнопку «s» ключ в течение 3 секунд изменение языка или больше, чтобы войти параметр изменить режим, а «набор» индикатор светильник, на экране отображается первый код меню «F1».

Нажмите «вверх» или «вниз», чтобы настроить вверх и вниз и отобразить меню iem и код пункта меню. Нажмите кнопку «s», чтобы отобразить значение параметра текущего меню. Нажмите кнопку «s» и удерживайте «вверх» или «вниз» одновременно, чтобы выбрать и быстро отрегулировать значение параметра текущего меню. После завершения настройки, нажмите и отпустите кнопку «(I)» мгновенно, чтобы сохранить Измененное значение параметра и вернуться, чтобы отобразить нормальное значение температуры. Если ключ не работает в течение 10 секунд, система не будет сохранять модифицированный параметр, экран обратно для отображения нормальной температуры.

3. Восстановление данных системы

При электрификации система будет проверять себя, экран будет отображаться «Er», если ошибка выхода, пожалуйста, нажмите любую клавишу в это время, и он восстанавливает значение по умолчанию и войти в обычный рабочий режим, рекомендуется сбросить значение параметра в таких условиях.

Инструкция по эксплуатации При нормальном рабочем состоянии контроллера нажмите и удерживайте кнопку «(I)» для 3s, чтобы выключить контроллер; Под контроллером «off», нажмите и удерживайте» (I)»Ключ для 1s может включить контроллер. При нормальном рабочем состоянии контроллера экран отображает текущее значение измерения температуры; Также контроллер может также Переключить режим работы между нагревом и охлаждением. Контроллер начинает Холодильный светильник с крутым индикатором, Когда измеренное значение температуры> = значение набора температуры + значение разницы, и реле охлаждения подключено; Если мигает индикатор «cool», светильник это указывает на то, что холодильное оборудование находится в состоянии защиты от задержки компрессора; При измерении значений температуры Значение набора температуры, Холодный светильник индикатора и реле охлаждения отключаются. Системы начинает нагреваться в тех случаях, когда измерение температуры значение = температуры заданных значений «тепло» индикатор светильник выключен и теплового реле отключается.

Сигнализация, когда ошибка датчика: контроллер Активирует режим тревоги об ошибке датчика, когда датчик Открыть Цепь или короткое замыкание, все состояние работы закрыто с помощью звуковых сигналов тревоги, И трубка nixie отображает «EE», нажмите любую клавишу, чтобы отменить сигнал тревоги, система снова отобразит нормальную температуру, когда ошибка и ошибка будут устранены.

Будильник, когда измерительная температура превышает Диапазон измерения температуры: контроллер активирует функцию оповещения об ошибках, когда измерительная температура превышает Диапазон измерения температуры, весь статус бега закрыт звуковыми сигналами, И трубка nixie отображает «HH», нажмите любую клавишу, чтобы отменить звуковой сигнал, Система снова отображает нормальный режим работы, когда температура восстанавливает нормальный диапазон измерений.

1. Строго отличить датчик вниз-свинца, провод питания и выходной релейный интерфейс друг от друга, и запрещать неправильный

Соединения или Перезагрузка реле.

2. Опасности: запрещают подключение проводных терминалов без отключения электричества.

Запрещено использовать машину в условиях повышенной влажности, высокой температуры., сильного электромагнитного вмешательства или

1. Источник питания должен соответствовать значению напряжения, указанному в инструкции.

2. Чтобы избежать помех, датчик вниз-свинца и провод питания должны быть на расстоянии.

Посылка включает в себя:

1 х контроллер температуры

1 х датчик температуры

Описание: Независимый двухполосный контроллер температуры. Контроль нагрева или охлаждения. Красный и синий светодиодный дисплей. Все параметры настройки могут быть сохранены после короткого замыкания. Прямая выходная мощность.

Используется для бытовой морозильной камеры, резервуара для воды, холодильника, промышленного охладителя, парохода, промышленного оборудования и другой системы контроля температуры. Переключение режимов между прохладным и теплым; Контроль температуры путем установки значения температуры и значения разницы; Калибровка температуры; Предохранение от задержки выхода холодильного контроля; Будильник, когда температура превышает Температурный Предел или когда ошибка датчика. Спецификация: Диапазон измерения температуры: -55-120 градусов Цельсия Точность: 0,1 по Цельсию Задержка срабатывания датчика: 1 минута Источник питания: 12 В постоянного тока 24 В переменного тока 110-220 В Потребляемая мощность:

Компрессор 1 время задержки

Компрессор 2 время задержки

Источник: horali.ru
