Купил я как-то такой измеритель влажности. И что-то заподозрил, что он врёт. Решил тогда провести его калибровку, используя константы от Природы-матушки.
Полный размер
Для этого, конечно, я его разобрал.
Полный размер
Регулировка оказалась примитивной, одноточечной: крутишь чашку с прикреплённым датчиком — вот и вся регулировка. Это касается и измерителя температуры, и измерителя влажности. Значит, будем регулировать самую часто используемую точку. Для температуры это будет примерно 22 град.С. Для влажности — 50%.
Они, кстати, и попадают на середину зелёных секторов.
Полный размер
Принёс проверенный термометр, поставил рядом на 4 часа. Потом выставил на новом приборе ту же температуру, что и на образцовом — 24 град.С.
Как проверить гигрометр с термометром с АлиЭкспресс в домашних условиях.
Полный размер
А вот теперь вступают в дело законы природы, которые мы изменить не в состоянии. Дело в том, что над поверхностью пересыщенного раствора соли карбоната калия силами природы поддерживается влажность воздуха в 43%. Этим и воспользуемся.
Полный размер
Насыпаем на донышко баночки соль карбоната калия.
Полный размер
Заливаем её дистиллированной водой минимальным количеством, чтобы соль не смогла вся раствориться. Это и будет пересыщенный раствор. Сверху на неё я поставил какую-то крышку, предварительно вырезав у неё дно. Она будет подставкой для регулируемого прибора.
Полный размер
Положил прибор на подставку и плотно закрыл прозрачной крышкой на 24 часа. Через сутки я вынул прибор, в течение нескольких секунд перевёл стрелку гигрометра в положение 43% и опять закрыл в баночке с солью на 24 часа. Через ещё одни сутки проконтролировал показания прибора. Стрелка показывала 43%.Первая измерительная точка готова.
Полный размер
Наступил черёд следующей соли — поваренной. Над поверхностью её пересыщенного раствора формируется влажность воздуха уже 75%.
Полный размер
Так же залил поваренную соль дистиллированной водой в очень малом количестве и поместил туда подставку для прибора.
Полный размер
Здесь уже не будет никаких регулировок, только наблюдение. Опять ставлю на сутки прибор внутрь чашки и плотно закрываю прозрачной крышкой. Через 24 часа наблюдаю показания прибора — примерно 75%. Для домашнего использования приемлемо.
Градусник электронный с гигрометром, часами и датой HTC-1
Полный размер
Последний контроль — хлопок, пропитанный водой, даёт влажность 96% над своей поверхностью. Беру чистый х/б, смачиваю дистиллированной водой, оборачиваю вокруг прибора, помещаю всё это в баночку и закрываю прозрачной крышкой. Опять через 24 часа получаю цифру влажности, немного меньше 96%, но для домашнего использования пойдёт.
Источник: www.drive2.ru
Калибровка измерителей влажности с датчиком HR202L.
В данном обзоре речь пойдёт не столько о гигрометре, сколько о датчиках влажности HR202L. Ими комплектуются все подобные девайсы. А можно ли подогнать показания приборов если показывают неправильно? Посмотрим…
Вот такой он прибыл.
Работает от одной ААА батарейки (у меня от аккумулятора). Полученный термогигрометр занижал температуру на 0,5 градуса. Я его доработал. Все доделки были описаны в моих предыдущих обзорах. Но тема не про это.
На фото будет уже доработанный девайс.
Посмотрим, что внутри.
А внутри всё стандартно – китайская клякса, датчик температуры, датчик влажности, кварц и пищалка (и ещё небольшая кучка деталей). На снимке подписано только подгоночное сопротивлении для температуры. Влажность я не подгонял, она показывала изначально правильно.
Это только на этом девайсе. Но он у меня не один и разброс в показаниях присутствует.
Вот про эти уже делал обзоры.
mysku.club/blog/Aliexpress/22316.html
mysku.club/blog/Aliexpress/24521.html
mysku.club/blog/Aliexpress/29520.html
mysku.club/blog/china-stores/29707.html
Тот, что справа я вообще не трогал. Его показаниям не удивляйтесь. Те что в центре, показывают точно.
Но вопрос с подгонкой показаний периодически возникал. Пришлось разбираться.
С датчиком температуры всё просто. Обычный терморезистор. При изменении температуры меняется сопротивление. Клякса-мозг отлавливает эти изменения и выдаёт результат на дисплей.
С датчиком влажности не всё так просто. Тестером не звонится. Пришлось искать Datasheet.
А не звонится он потому, что меняет своё частотное сопротивление (рабочая частота 1 кГц). Постоянным током не звонится. Здесь привычный мультиметр не поможет.
Любопытство заставило меня подключить осциллограф параллельно датчику.
Вот небольшое видео того, что я увидел.
youtu.be/2tQVUW0t8uU
Девайс обновляет свои показания каждые 10секунд. Поэтому каждые 10 секунд на датчике появляется колебания, которые фиксирует осциллограф. И никак иначе! Датчик меняет своё сопротивление только по отношению к частоте.
Таблица зависимости сопротивления датчика от влажности и температуры (на частоте 1кГц):
Датчик ну очень корявый. Меняет своё сопротивление не только от влажности, но и от температуры. Причём зависимость настолько нелинейная, что анализу не поддаётся. Но кое-что сделать можно.
Чтобы подогнать показания влажности необходимо сначала узнать по этой таблице, какое сопротивление он имеет на данный момент. Затем определить какое сопротивление должно быть у датчика, чтобы показания гигрометра совпадали с образцовым.
Если датчик занижает влажность, то необходимо будет подпаять подгоночное сопротивление параллельно. Рассчитывается по формуле параллельных сопротивлений.
Если завышает — по логике необходимо подпаять сопротивление последовательно. Но как я уже говорил датчик очень корявый. При подпайке последовательного сопротивления будет сильно врать при увеличении влажности. Поэтому проще соскаблить часть активного слоя. Тем самым уменьшить его сопротивление.
Все эти манипуляции работают при погрешности 5-10%. При бОльших погрешностях подгонка показаний теряет смысл. Тут либо датчик менять, либо гигрометр.
Совсем забыл сказать. Датчик влажности (змейка) покрыт специальным активным слоем, который и позволяет ему менять своё сопротивление. Активный слой трогать руками нельзя! Необходимо также быть внимательным к парам флюса или канифоли.
Но не все могут паять. Поэтому кто не хочет паять или не умеет, просто ориентируйтесь, что температуру и влажность чуть-чуть врёт, и делайте поправку в нужную сторону.
На этом всё.
Удачи всем! Особенно тем, кто дочитал этот бред.
Планирую купить +20 Добавить в избранное Обзор понравился +34 +64
- 10 мая 2015, 19:11
- автор: AleksPoroshin
- просмотры: 22938
Источник: mysku.club
Вопрос: Как протестировать гигрометр?
В этом ролике мы покажем 2 способа, как правильно настраивать гигрометр на примере банной станции (термогигрометра).
Важно! Гигрометр должен быть настраиваемым! Обращайте на это внимание перед покупкой..
—
Выбрать себе банную станцию можно у нас здесь: https://xn-80ajbvln7ce4bf.xn-p1ai/dlya-bani/bondarka/termometry-gigrometry/.
—
Наши контакты:
тел. 8-800-222-42-80.
магазин: https://лечьнапечь.рф.
работаем: пн-пт 9-19, выходные 10-16 (по Мск)
Видео взято с канала: Лечь на Печь магазин
Калибровка гигрометра из набора «TermoKid» Доктор Комаровский
Доктор Комаровский расскажет и покажет, как правильно откалибровать гигрометр из набора «TermoKid»..
Набор «TermoKid»: http://kroha.komarovskiy.net/#pack=3
Видео взято с канала: Доктор Комаровский
Как проверить гигрометр на точность
Видео взято с канала: Vlad Харук
Гигрометр для инкубатора. Как проверить точность? Как калибровать гигрометр?
Как калибровать гигрометр?
Для проведения более точной калибровки приготовьте насыщенный раствор поваренной соли. Это делается просто – насыпьте в блюдце соль и капайте в нее воду до полного растворения. Можно приготовить раствор по-другому, нагрейте небольшое количество воды, снимите с огня и в остывающей воде постепенно растворяйте соль, до выпадения ее в осадок. Далее охладите раствор до комнатной температуры и слейте с осадка..
Теперь поместите прибор и блюдце с солью в герметичный ящик. Суть этих действий в том, что в присутствие соляного раствора такой концентрации влажность воздуха равна 75%. Для того чтобы установилась такая влажность, вам потребуется терпение – в отличие от первого метода нужно ждать восемь часов. По истечении срока ожидания вынимайте прибор и устанавливайте стрелку на 75%. Этот метод очень точен, к тому же калибровка проведена при значениях влажности близких к середине диапазона использования прибора, что так же повышает доверие к показаниям..
Брал тут: http://ru.Aliexpress.com/item/Mini-Digital-Temperature-and-Humidity-Meter-Incubator-Pet-Dog-Tortoise-Hatching-Eggs-Sensor-Thermometer-Thermostat/32604736064.html?aff_platform=aafcpt=1461357731660cn=aliexpressdp=19TZ1Ixew5ZimGxaff_trace_key=ba22a3f4010c480d816c6ec384bf90cb-1461357731660-03122-jqfiaUZja
Видео взято с канала: Gach2012

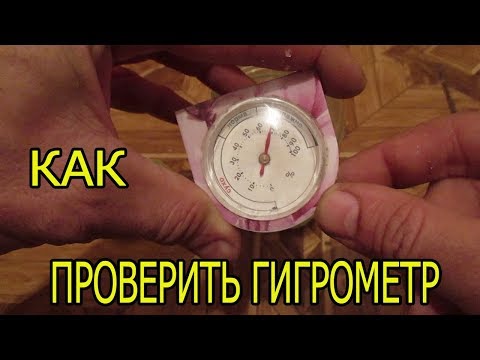

КАК ПРОВЕРИТЬ ГИГРОМЕТР.ДАТЧИК ВЛАЖНОСТИ.
Всем привет. Меня зовут Сергей,рассказываю о жизни в деревне глазами городского жителя.Это мое начало выживания..
Поддержать канал QIWI +79511166904.
Видео взято с канала: ВЫЖИТЬ В ДЕРЕВНЕ
Как проверить гигрометр для бани?
В комментарии к одному из видео подсказали, как можно проверить гигрометр для бани. Решил попробовать и проверить 2 гигрометра, которыми пользуюсь более-менее постоянно..
Про китайские термометры-гигрометры было отдельное видео https://youtu.be/bpwz3n056hQ.
Узнать подходящий вариант печи для Вашей бани можно здесь http://rf.feringer.top/podbor.php.
В моей бане сейчас установлена Оптима ПФ в змеевике наборном https://youtu.be/ej4ie4Q03dQ.
У нас Вы можете заказать печь и другую продукцию Ферингер напрямую со склада производителя с доставкой по России и СНГ!
ФерингерТоп http://feringer.top.
Канал на ЯндексДзен https://zen.yandex.ru/feringertop.
Мой инстаграм https://www.instagram.com/pechi.feringer/.
Сообщество ВКонтакте https://vk.com/feringertop.
Есть вопросы ко мне или желаете что-то заказать, пишите на почту [email protected]
#ГигрометрДляБани #FeringerTop #ДмитрийЛукин #ФерингерТоп
Видео взято с канала: FeringerTop
Как проверить гигрометр с термометром с Алиэкспресс в домашних условиях.
Мой канал: https://www.youtube.com/channel/UChIY7bbC7ItUw9_PU-WKSNg
Видео взято с канала: sahevich sahevich
