Этот раздел применим к сценарию указания соответствующих групп DHCP-серверов для разных пользователей VLAN (VLAN, которая используется при создании служебных портов).
В режиме глобальной конфигурации запустите стандартную команду dhcp mode layer-3, чтобы настроить режим ретрансляции DHCP на стандартный режим ретрансляции DHCP L3 (уровень 3, стандартный). Если выбрано ключевое слово VLAN и введен VLANID, эта конфигурация действует только для этой VLAN.
- Настройте группу серверов DHCP.
- В режиме глобальной конфигурации запустите команду dhcp-server, чтобы создать группу серверов DHCP.
- номер группы: указывает номер группы серверов DHCP. Он определяет группу серверов. Вы можете запустить команду display dhcp-server all-group, чтобы запросить уже настроенные группы DHCP-серверов и выбрать номер группы DHCP-серверов, который не используется системой.
- ip-addr: указывает IP-адрес DHCP-сервера в группе DHCP-серверов. Можно ввести до четырех IP-адресов.
Настроенный здесь IP-адрес DHCP-сервера должен совпадать с IP-адресом DHCP-сервера на стороне сети.
Курс Huawei, Routing and Switching Шаг 8 Настройка DHCP сервера
- (Необязательно) Запустите команду dhcp server mode, чтобы настроить режим работы DHCP-сервера.
DHCP-серверы в группе DHCP-серверов могут работать в режиме балансировки нагрузки или в активном/резервном режиме. По умолчанию они работают в режиме балансировки нагрузки.
- Привяжите сервер DHCP к сети VLAN.
- В режиме глобальной конфигурации запустите команду interface vlanif, чтобы создать интерфейс VLAN L3.
Идентификатор VLAN должен совпадать с идентификатором VLAN, описанным в предварительном условии.
- В режиме VLANIF запустите команду ip address, чтобы настроить IP-адрес интерфейса VLAN L3.
После завершения настройки этот IP-адрес используется в качестве исходного IP-адреса для пересылки IP-пакетов в VLAN на уровне L3.
- Если между MA5600 и DHCP-сервером существует только устройство L2, IP-адрес интерфейса VLAN L3 должен находиться в той же подсети, что и IP-адрес DHCP-сервера.
- Если устройством верхнего уровня MA5600 является устройство L3, IP-адрес интерфейса VLAN L3 и IP-адрес DHCP-сервера могут находиться в разных подсетях; однако должен существовать маршрут между интерфейсом VLAN L3 и DHCP-сервером.
- В режиме VLANIF запустите команду dhcp-server, чтобы связать DHCP-сервер с VLAN.
Для этой команды требуется параметр group-number, значением которого является номер созданной группы DHCP-серверов.
Предположим, что группа серверов 1 содержит два DHCP-сервера, работающих в активном/резервном режиме, с максимальным временем отклика 20 с, максимальным временем ожидания ответа 10, IP-адресом основного сервера 10.1.1.9 и IP-адресом. вторичного сервера 10.1.1.10. Чтобы привязать группу серверов 1 к пользователям VLAN 2 (с IP-адресом L3-интерфейса 10.1.1.101), выполните следующие действия:
Huawei. Настройка протокола DHCP.
DHCP-сервер может динамически распределять параметры конфигурации сети только между клиентскими компьютерами в той же сети, что и DHCP-сервер. Чтобы клиентские компьютеры, находящиеся в отдельных сетях, могли получать параметры конфигурации сети от сервера DHCP, нам нужен сервер ретрансляции DHCP.
В этой статье вы узнаете, как установить и настроить сервер ретрансляции DHCP на коммутаторе Huawei L3 модели CE6800.
В этом руководстве предполагается, что:
а. Вы уже установили DHCP-сервер и запустили его. Если вы этого не сделаете, вы, вероятно, захотите прочитать эту ссылку. Настройка DHCP-сервера в RHEL/CentOS 7.
b. У вас есть удаленный доступ SSH к коммутатору Huawei L3.
На коммутаторе Huawei L3 есть три VLAN. DHCP-сервер находится в VLAN 10. Чтобы DHCP-сервер мог динамически распределять параметры конфигурации сети между клиентскими компьютерами, находящимися в других отдельных VLAN, таких как VLAN20 и VLAN30, нам необходимо настроить ретрансляцию DHCP на коммутаторе Huawei L3.
Ретранслятор DHCP должен применяться к интерфейсу или сети VLAN, которые соединяют клиентов. Нет необходимости применять ретранслятор DHCP на интерфейсе или VLAN, которые подключаются к серверу DHCP. Таким образом, в нашем случае просто нужно применить конфигурацию ретрансляции DHCP только к интерфейсу VLAN 20 и интерфейсу VLAN 30.
Настройте интерфейсы VLAN для VLAN 10, VLAN 20 и VLAN 30
Теперь нам нужно назначить порты коммутатора связанным VLAN.
Чтобы настроить ретрансляцию DHCP на коммутаторе Hauwei L3 модели CE6800, выполните следующие команды в сетях VLAN, которые подключают клиента, т. е. интерфейсах VLAN 20 и VLAN30.
Чтобы проверить, работает ли ретранслятор DHCP в сети VLAN 20, мы можем подключить клиентский компьютер к порту GE1/0/2, настроенному для сети VLAN 20. Клиентский компьютер должен получить следующий IP-адрес.
Кроме того, чтобы проверить, работает ли ретранслятор DHCP в VLAN 30, мы можем подключить клиентский компьютер к порту GE1/0/3, настроенному для VLAN 30. Клиентский компьютер должен иметь возможность получить IP-адрес следующим образом. .
Теперь вы только что настроили сервер ретрансляции DHCP на коммутаторе Huwei L3 модели CE6800. Я надеюсь, что вы можете найти эту инструкцию информативной. Если у вас есть какие-либо вопросы или предложения, вы всегда можете оставить свои комментарии ниже. Я постараюсь сделать все возможное, чтобы просмотреть и ответить на них.
- IP-адреса ETH 0/1 и ETH 0/2 на маршрутизаторе A: 172.16.1.128/25 и 172.16.1.1/25 соответственно.
- Маршрутизатор B (клиент DHCP) получает статический IP-адрес, адрес шлюза и адрес DNS-сервера от DHCP-сервера (маршрутизатор A). MAC-адрес интерфейса ETH 0/0 маршрутизатора B: 0800-6902-01FC.
- DHCP-сервер назначает IP-адреса клиентам в подсети 172.16.1.0/24, объединенной в подсети 172.16.1.1/25 и 172.16.1.128/25.
- Адрес DNS-сервера и адрес WINS-сервера: 172.16.1.10/25 и 172.16.1.200/25 соответственно.
- Для подсети 172.16.1.128/25 настройте адрес DNS-сервера, адрес WINS-сервера, адрес шлюза и срок аренды адреса на 6 дней и 6 часов.
- Для подсети 172.16.1.1/25 настройте адрес DNS-сервера, адрес шлюза и срок аренды адреса на 10 дней.
Конфигурация DHCP
Назначить IP-адреса интерфейсам маршрутизатора A:
Создайте пул адресов DHCP 1 с настроенной статической привязкой, DNS и адресами шлюза:
Исключить IP-адреса шлюзов, DNS и серверов WINS из динамического распределения:
Настройте пул адресов DHCP 2 с диапазоном адресов и адресом DNS-сервера:
Настройте пул адресов DHCP 3 с диапазоном адресов, шлюзом и сроком аренды (адрес DNS унаследован от пула IP-адресов 2):
Настройте пул адресов DHCP 4 с диапазоном адресов, адресом сервера WINS, шлюзом и сроком аренды (адрес DNS унаследован от пула IP-адресов 2):
После завершения всей настройки маршрутизатор B получает IP-адрес 172.16.1.150 от DHCP-сервера. Все остальные DHCP-клиенты получают IP-адреса и другие сетевые параметры из сетей 172.16.1.1/25 или 172.16.1.128/25 (в зависимости от подсети, в которой они находятся). Команда Display dhcp server ip-in-use показывает IP-адреса, назначенные DHCP-клиентам.
Если частный образ создается из ECS или файла внешнего образа, а виртуальная машина, на которой находится ECS или файл внешнего образа, настроена со статическим IP-адресом, необходимо изменить атрибут NIC на DHCP, чтобы новый ECS файлы, созданные из частного образа, могут динамически получать IP-адрес.
Способ настройки зависит от ОС.
При регистрации файла внешнего образа в качестве личного образа настройте DHCP на виртуальной машине, где находится файл внешнего образа. Рекомендуется настроить DHCP на виртуальной машине, а затем экспортировать файл образа.
Предпосылки
Вы вошли в ECS, используемую для создания частного образа Windows.
Подробнее о том, как войти в систему ECS, см. в разделе Обзор входа в систему.
Процедура
В этом разделе Ubuntu 14.04 используется в качестве примера для описания того, как запрашивать и настраивать атрибуты сетевой карты ECS.
-
Выполните следующую команду на ECS, чтобы открыть файл /etc/network/interfaces с помощью редактора vi и запросить режим получения IP-адреса:
-
Если DHCP настроен на всех сетевых адаптерах, введите :q, чтобы выйти из редактора vi.
Рис. 1. Режим получения IP-адреса DHCP
Рис. 2. Режим получения статического IP-адреса
Рис. 3. Настройка DHCP на сетевой карте
Если ECS имеет несколько сетевых адаптеров, необходимо настроить DHCP для всех сетевых адаптеров.
Рис. 4. Настройка DHCP на нескольких сетевых адаптерах
- Подключение материнской платы Gigabyte B450 Aorus Elite
- Установка ОС Dell idrac
- Можно ли обменять технику Apple на акцию, просто выберите легко изменить
- Обзор Hp envy 14 2021
- Acer h11h4 ai не включается
Источник: kompyuter-gid.ru
zloykolobok
Доброго времени суток. С данной статьи мы начнем рассмотрение настройки роутера HuaWei HG532E. И первое на чем мы остановимся — это создание подключения по DHCP на роутере HuaWei HG532E.
Заходим на роутер. Для этого в адресной строке нашего браузера вводим адрес HuaWei HG532 e — 192.168.1.1 (это адрес по умолчанию).

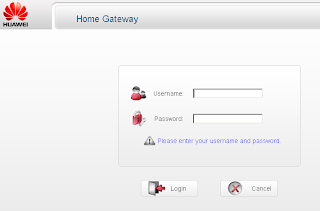

И попадаем на страницу авторизации:
В поле «Username» вводим admin, в поле «Password» вводим admin (это логин и пароль по умолчанию). И жмем «Login».

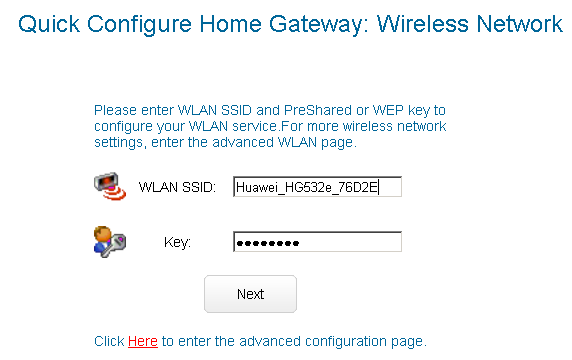

Если авторизация на роутере прошла успешно, то появиться окно «Quick Configure Home Gateway: Wireless Network» тут мы ничего не трогаем и жмем «Next». Об этом окне мы поговорим, когда будем настраивать WiFi. А пока просто пропускаем его.
Переходим в меню Basic -> WAN:
И попадаем в окно «WAN Connection»:
В данном окне мы видим все имеющиеся WAN соединения. В данном окне мы может редактировать уже существующее соединение. Для этого необходимо два раза кликнуть по нему. Удалять соединения, для этого один раз кликаем по нему (выделяем), а затем жмем «Remove». Или создать новое соединение.
Для этого жмем «New».
И так удалим ненужные соединения и создадим новое подключение IpoE (по DHCP)

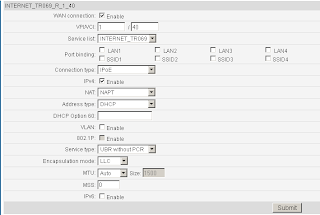

Переходим в окно редактирования соединения:
В поле «WAN connection» ставим галочку напротив enable для включения данного соединения.
В полях «VPI/VCI» выставляем необходимые значения.(уточняем у провайдера) Для Укртелекома VPI=1, а VCI=40.
В поле «Connection type» выбираем IpoE (для подключения по DHCP)
В поле «IPv4» ставим галочку напротив enable.
В поле «NAT» выбираем NAPT.
Т.к. IP-адрес мы получаем автоматически, то в поле «Address type» выбираем DHCP.
Больше ничего не трогаем и жмем «Submit».
Немного подождем пока HuaWei hg532e сохранит конфигурацию.
Все мы с Вами настроили подключение по DHCP (IpoE) на роутере HuaWei HG532E.
А в следующей статье мы остановимся на настройках WiFi на HuaWei HG532E. Так, что не пропускайте публикации новых постов.
Источник: zloykolobok.blogspot.com
Как включить DHCP на роутере — автоматическая раздача IP-адресов
Многие из нас для подключения нескольких клиентов (компьютер, телевизор, планшет, смартфон…) к сети Интернет используют дома или в офисе сетевое устройство. Как правило, для выхода в глобальную сеть используют маршрутизатор, который присваивает каждому подключенному к нему устройству свой уникальный IP-адрес. Назначение уникального сетевого адреса устройству будет выполняться автоматически, если включить DHCP на роутере, а всем клиентам локальной сети в настройках созданного подключения активировать опцию «Получить IP-адрес автоматически».
После этого, все устройства, находящиеся в домашней или офисной сети, будут выходить в Интернет под одним IP-адресом, но в локальной сети они будут иметь разный IP. DHCP очень востребованная опция и если вы решите подключить компьютер к телевизору и воспроизводить мультимедийный контент на втором устройстве с помощью медиа-сервера или захотите передать видеопоток с PC на TV через Windows Media, то функцию DHCP на маршрутизаторе нужно активировать, иначе все придется настраивать вручную. Используя DHCP-сервер можно смотреть видео на Android планшете или смартфоне размещенное на компьютере.
Чтобы активировать DHCP, нужно зайти в настройки роутера. Для этого введите в адресную строку браузера адрес шлюза (обычно 192.168.1.1 или 192.168.0.1), введите в форму логин, пароль и нажмите кнопку «Вход». Кстати, если сетевое устройство раньше использовалось для подключения к сети у другого интерне-провайдера, то рекомендую сначала сделать сброс настроек до заводских и подключиться к текущему представителю услуг.
Активация протокола автоматической конфигурации на роутере.
Как правило, по умолчанию данная опция на сетевом устройстве включена, но в силу разных причин у некоторых пользователей она находится не в активном состоянии. Я покажу как включить DHCP на роутере ASUS и TP-Link, а вы по аналогии сможете включить протокол динамической настройки узла на любой другой модели от какого-то ни было производителя. Принцип на всех устройствах один и тот же, лишь оболочка интерфейса разная.
ASUS. После активации в интерфейсе, перейдите в раздел «Локальная сеть» на вкладку «DHCP-сервер» и в пункте «Включить DHCP-сервер» переведите переключатель в положение «Да». На этой же странице вы можете задать начальный и конечный пул IP-адресов. По сути, это диапазон уникальных сетевых адресов, один из которых маршрутизатор будет присваивать устройству при подключении к нему.
Чтобы каждый раз при подключении устройства (компьютер, телевизор, смартфон…) к локальной сети роутер присваивал ему один и тот же сетевой адрес, нужно привязать IP- к MAC-адресу клиента (описана процедура назначения статического IP детально). Таким образом у планшета, ноутбука и других устройств в домашней или офисной сети будет свой постоянный сетевой адрес, и вы гарантированно избежите любого рода конфликтов.
Например, чтобы дать постоянный IP-адрес ноутбуку, нужно сначала узнать MAC-адрес компьютера, а после в настройках активировать опцию «Включить назначения вручную» и выбрать из выпадающего списка это устройство. В соседнем поле прописать желаемый свободный IP из диапазона и нажать кнопку добавить. Изменения вступят в силу после нажатия кнопки «Применить» и перезагрузки. Как видите, у меня постоянный IP получает четыре клиента.
TP-LINK. После входа в интерфейс сетевого устройства перейдите на вкладку «DHCP» -> «Настройки DHCP» (Settings). На этой странице вы можете включить DHCP-сервер и задать начальный и конченый IP-адрес в одноименных полях для локальной сети. Обращаю ваше внимание, что на вкладке «Сеть» (Network) — «Локальная сеть» (LAN) указан текущий IP-адрес роутера, следовательно, назначить его какому-то другому устройству он не может.
Поэтому начальный IP- нужно задавать с учетом сетевого узла маршрутизатора и присваивать следующий за ним. Например, если стоит 192.168.1.1, то начальный IP-адрес может быть 192.168.1.2; 192.168.1.3 или как в моем случае 192.168.1.100. Все остальные настройки не являются обязательными, но если нужно, то можете уменьшить срок действия адреса.
По окончанию срока устройство которому был выдан IP попросит его продлить. Диалог происходит незаметно для вас и если в сети очень много клиентов, то в этом случае опция актуальна, поскольку не забивает таблицу. Срок действий адреса, имя, MAC- и IP-адрес вы можете посмотреть в списке подключенных к сети клиентов (DHCP Clients List). Если в локальной сети от 3 до 10 клиентов, то оставьте всё по умолчанию или задайте максимальное значение (2880 минут).
На роутере есть возможность прикрутить клиенту постоянный IP-адрес. Таким образом, при подключении к сети, сетевое устройство будет выдавать устройству один и тот же IP. Для этого нужно перейти на вкладку «Резервирование адресов» (Address Reservation) и нажмите кнопку «Добавить новую». Пропишите MAC-адрес устройства, задайте свободный IP-адрес из имеющегося диапазона.
В выпадающем списке «Состояние» поставьте «Включить» и нажмите кнопку «Обновить». Все настройки вступят в силу после перезагрузки роутера.
После того как вы включите DHCP-сервер на роутере, убедитесь, что все клиенты (компьютер, телевизор, приставка…) в настройках имеют статус «Получить IP-адрес автоматически». Пока!
