Наконец-то принесли последнюю в этом году посылку. В ней — комплект для сборки индикатора уровня звука на микросхеме LM3915N.
набор для сборки
плата со стороны шелкографии
плата со стороны дорожек
LM3915 состоит из десяти однотипных операционных усилителей, работающих по принципу компаратора. Прямые их входы подключены через цепочку из резистивных делителей с различными номиналами сопротивлений. Благодаря чему светодиоды в нагрузке зажигаются по логарифмической зависимости. На инверсные входы приходит входной сигнал, который обрабатывается буферным ОУ (вывод 5).
Внутри микросхема так же содержит маломощный интегральный стабилизатор, подключенный к выводам 3, 7, 8 и устройство для задания режима свечения (вывод 9). Диапазон напряжений питания от 3 до 25В. Величину опорного напряжения задают в пределах от 1,2 до 12В при помощи внешних резисторов. Выходной ток на светодиоды выставляется от 1 до 30 мА. Но больше 20 мА подавать нежелательно во избежании перегрева микросхемы и выхода ее из строя.
Индикатор спектр уровня сигнала звука с aliexpress.
Прибор рассчитан на питание от 12В, которое подается на третий вывод LM3915. Оно же, через токоограничивающий резистор R2 и два фильтрующих конденсатора С1 и С2, идёт на светодиоды. Резисторы R1 и R8 служат для снижения яркости последних двух красных светодиодов.
Также питание идет на перемычку, которая управляет режимом работы микросхемы через вывод 9. В разомкнутом состоянии схема работает в режиме «точка» — происходит свечение одного светодиода, соответствующего входному сигналу. Замыкание перемычки переводит схему в режим «столбик», когда уровень входного сигнала пропорционален высоте светящегося столбца.
Резистивный делитель, собранный на R3, R4 и R7 ограничивает уровень входного сигнала. Более точная настройка осуществляется многооборотным подстроечным резистором R4. Резистор R9 задает смещение для верхнего уровня (вывод 6), точное значение которого определяется сопротивлением R6. Нижний уровень (вывод 4) присоединяется к общему проводу.
Резистор R5 (вывод 7,8) увеличивает величину опорного напряжения и влияет на яркость светодиодов. Именно R5 задаёт ток через светодиоды и рассчитывается по формуле: R5=12,5/ILED, где ILED – ток одного светодиода.
схема индикатора
Принцип работы индикатора: LM3915 реагирует на изменение входного сигнала и выдает ток на один или сразу несколько своих выходов. В момент, когда входной сигнал преодолеет порог нижнего уровня плюс сопротивление на прямом входе первого компаратора, засветится первый светодиод (вывод 1). Дальнейшее нарастание звукового сигнала приведёт к поочерёдному срабатыванию компараторов, о чём даст знать соответствующий светодиод.
Источник: dzen.ru
Светодиодный индикатор уровня с питанием напрямую от динамика
Очень простой световой индикатор уровня без транзисторов, без микросхем и без платы можно быстро собрать за пару тройку минут. Он не требует дополнительного питания и питается от звука усилителя. Подключается напрямую к динамику. Такой индикатор можно встроить в музыкальную колонку и сделать ее более оригинальной, либо в корпус усилителя.
Понадобится
- Светодиоды — 10 штук — http://ali.pub/5364y5
- Диоды 1N4007 — две штуки — http://ali.pub/5364rx
- Диоды 1N4148 — 9 штук — http://ali.pub/536528
- Резисторы 330 Ом — 10 штук — http://ali.pub/53654y
- Конденсаторы 470 мкФ 16 В — 2 штуки — http://ali.pub/536582
Изготовление светодиодного индикатора уровня
Брем планку и сверлим отверстия через определенное расстояние. Устанавливаем в отверстия светодиоды.
Спаиваем минусовые выводы в один общий.
Последовательно к каждому светодиоду припаиваем токоограничивающий резистор.
Берем диоды 1N4148.
Припаиваем их между резисторами.
Спаиваем вместе два конденсатора последовательно. Плюс к минусу.
Припаиваем их паралельно минусовому выводу от светодиодов и последнему диоду.
Припаиваем диоды 1N4007. Это будет удвоитель.
Подпаиваем провода питания, они же выход от усилителя мощности звуковой частоты. Один к середине конденсаторов, второй к середине диодом.
Подключить такой индикатор можно напрямую к динамической головке.
Мигает в зависимости от уровня музыки: чем громче звук, тем выше световая полоса.
Как работает данный индикатор наглядно можно посмотреть в видеоролике ниже.
Смотрите видео
Источник: sdelaysam-svoimirukami.ru
Светодиодный индикатор уровня громкости
Здравствуйте. Обзор модуля индикации уровня громкости
Каждый раз делая самоделку, было желание установить в ней индикатор громкости, но они и дорогие и требуют свою электронную схему. И тут мне на глаза попался этот модуль. Купил ради интереса, выбрал с зелеными. светодиодами, есть еще и с красными.
Доставка у бандероли платная, имеется упрощенное отслеживание. Самое главное извещается, когда товар прибыл на почту. Получать по паспорту.
Модуль представляет собой платку 39,5x15x10 мм, с одной стороны которой распаяны индикаторные светодиоды в два ряда по 13 штук, но работают почему то 12.
С другой стороны расположены распаяны радиодетали/ Управляется все это контроллером 15w402as. Все распаяно аккуратно,
Самый главный фокус устройства в том, что работает оно через микрофон. То есть его не надо встраивать в схему своей поделки. Микрофон расположен со стороны светодиодов.

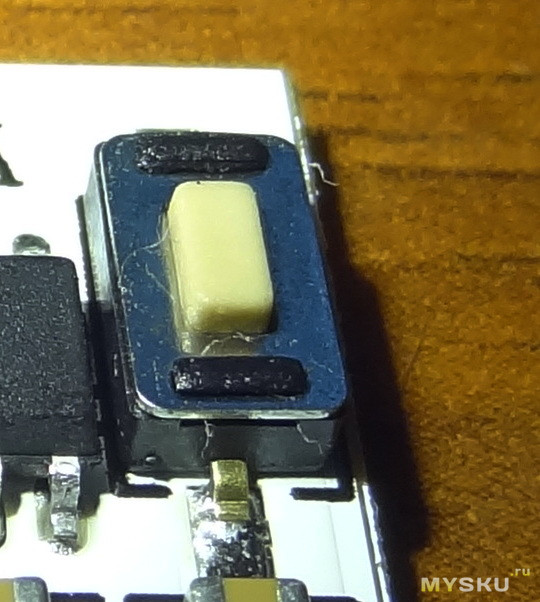

Чувствительность микрофона можно регулировать довольно тонко, имеется 10 уровней. Регулировка производится путем последовательных нажатий на микро кнопку.
При этом будет загораться, каждый раз следующий ярус, Максимально будет гореть 10 рядов, это соответствует самой низкой чувствительности, по логике должно бы быть наоборот. После установки чувствительности нужно длительно нажать на кнопку и устройство перейдет в рабочий режим.
Подключать к питанию (5в) можно через микро USB. Либо подпаяться к двум пятачкам со знаками «+» и «-»
Оказалось, что для звучащей колонки микрофон сильно чувствительный, и при высокой громкости начинает зашкаливать даже на низком уровне. Хотя эту неприятность можно обойти, кто то просто залепит пластилином, кто решит вопрос более радикально, выпаяв микрофон и поставив менее чувствительный.
Понравился мне этот индикатор. Красиво работает.
Спасибо за внимание
