В данной статье мы не будем касаться вопроса подключения USB модема к внешней антенне. Этот вопрос был освещен в исчерпывающей статье » Как подключить внешнюю антенну к USB модему».
Из данной статьи вы узнаете, как навести антенну на базовую станцию самостоятельно, без привлечения специалистов и применения узкоспециального и дорогостоящего оборудования. Для наведения антенны, нам понадобится высокочастотный антенный кабель, 3G/4G USB модем Huawei E3372h (либо устройство, с интегрированным модемом Huawei E3372h) и персональный компьютер или ноутбук.
Помимо антенны и модема может использоваться:
- комплект KSS15-Ubox MIMO Stick или KSS-Pot MIMO Stick из антенны с модемом Huawei E3372h;
- роутер Kroks Rt-Pot sHw DS с интегрированным модемом Huawei E3372h встроенный в антенну;
- роутер Kroks Rt-Brd Uw для установки в гермобокс антенны, антенна KAA15-1700/2700 U-BOX и 3G/4G USB модем Huawei E3372h.
При выборе места для установки антенны, следует обратить внимание, что пользовательскую антенну необходимо устанавливать в прямой видимости антенн базовой станции оператора 3G/4G. На пути от антенны до базовой станции не должно быть никаких высоких препятствий (здания, горы, холмы, лесопосадки и т.п.) мешающих распространению сигнала. Крупные объекты (высокие деревья, крыши домов), расположенные на расстоянии менее 1,5 метров от антенны могут отражать радиоволны, ухудшая качество связи. Если у вас остался излишек кабеля, используйте его на поднятие антенны вверх над землёй.
Интернет в село через внешнюю антенну, модем huawei e3372-153 и тариф билайн безлимит за 450.
Если базовая станция оператора сотовой связи находится в прямой видимости, просто направьте антенну точно на нее и с высокой долей вероятности у вас всё заработает. За городом, обычно установлены большие вышки операторов сотовой связи высотой в несколько десятков метров. В городах, вместо вышек занимающих много места, размещают базовые станции на крышах и стенах высоких зданий.
Если невозможно визуально определить расположение вышки или базовой станции 3G/4G оператора, необходимо отыскать место, в котором сигнал от базовой станции максимален.
Установите в модем SIM-карту 3G/4G оператора, присутствующего в данной местности. Затем соедините модем с антенной высокочастотными кабелями, а модем подключите к ПК или ноутбуку. При использовании готовых комплектов, подключите комплект к ПК или ноутбуку, как указано в инструкции на комплект.
Включите компьютер и подключите к USB порту модем или кабель от комплекта. После подключения модема (или кабеля комплекта) к ПК, загрузится веб-интерфейс модема. В случае если этого не произошло, запустите обозреватель интернета (браузер) и в адресной строке наберите IP-адрес модема 192.168.8.1 и нажмите Enter.
На главной странице веб-интерфейса модема отображается уровень сигнала, название оператора сотовой связи, стандарт связи и параметры текущего соединения.
Способы подключить 3G/ 4G модем к антенне: беспроводной, с помощью переходника (CRC9 или TS9).
Рисунок 1 — Главная страница веб-интерфейса модема
Точные значения уровня сигнала можно увидеть, перейдя в режим наведения антенны. Для этого, кликните по символу антенны, расположенному возле опций меню веб-интерфейса (обведено красным кружком на рисунке 1).
Рисунок 2 — Режим наведения антенны (стандарт связи 4G-LTE)
В режиме наведения антенны, на экране веб-интерфейса крупно отображается информация об уровне и качестве принимаемого сигнала.
На экране отображается:
- Стандарт связи (4G-LTE, WCDMA (UMTS 2100), EDGE (GSM 1800)).
- RSRP – средний уровень сигнала принимаемого с базовой станции оператора. Измеряется по логарифмической шкале в дБм (dBm) и отображается в виде отрицательных значений. Чем значение ближе к нулю, тем выше уровень принимаемого сигнала. Например, значение сигналаRSRPравное -65dBm, намного лучше, чем значение -97dBm.
Для стандарта связи WCDMA (UMTS 2100) уровень сигнала принимаемого с базовой станции будет обозначен как RSCP.
- SINR — отношение уровня полезного сигнала к уровню шума (соотношение сигнал/шум). Измеряется в дБ (dB). Чем выше данное значение, тем лучше качество сигнала. При значениях SINR ниже 0 скорость подключения будет очень низкой, т.к. это означает, что в принимаемом сигнале шума больше, чем полезной части.
Для стандарта связи WCDMA (UMTS 2100) соотношение сигнал/шум будет обозначено как Ec/Io.
- RSRQ- качество принятых пилотных сигналов.
- RSSI — показатель уровня сигнала принимаемого приёмником модема. Измеряется по логарифмической шкале в дБм (dBm) и отображается в виде отрицательных значений. Более высокая мощность принимаемого сигнала, соответствует меньшему отрицательному значению.
Рисунок 3 – Режим наведения антенны (стандарт связи WCDMA)
Рекомендуется производить наведение антенны вдвоем (один человек перемещает антенну, второй отслеживает значения на мониторе). Медленно поворачивайте антенну в разных направлениях с шагом 3-5 градусов. Показания значений на мониторе, будут запаздывать относительно ваших действий. Повернув антенну, делайте паузу не менее 30-40 секунд и наблюдайте за изменением значений на мониторе.
Поворачивайте антенну до тех пор, пока не найдете такое положение, в котором значения уровня принимаемого сигнала RSSI и отношение сигнал/шум SINR (Ec/Io) будут максимальны. Помимо числового значения, каждый параметр сигнала на экране, в зависимости от уровня приёма в том или ином стандарте, изменяет цвет от красного до зеленого (красный – плохие показатели приёма, зеленый – отличные). Оценить качество принимаемого сигнала, можно используя таблицу 1.
| Показатели качества принимаемого сигнала | Значения параметров | |
| RSSI | SINR (Ec/Io) | |
| Отличные | -30 . -50 dBm | 30 dB и выше |
| Хорошие | -50 . -70 dBm | от 20 dB до 30 dB |
| Удовлетворительные | -70 . -85 dBm | от 10 dB до 20 dB |
| Плохие | -85 . -110 dBm | менее 10 dB |
Завершив наведение антенны, надёжно закрепите её в найденном положении, чтобы избежать смещения антенны и ухудшения качества связи. Для выхода из режима наведения антенны, нажмите на кнопку Главная. Произойдет возврат web-интерфейса на главную страницу.
Рисунок 4 — Режим наведения антенны (стандарт связи EDGE)
Некоторые версии ПО USB модема не поддерживают режим наведения антенны. Если ваш модем не отображает режима наведения антенны, войдите в меню Настройки и выберите вкладку «Информация об устройстве» в разделе «Система», как показано на рисунке 5.
Рисунок 5 — Информация об устройстве
Для быстрого перехода во вкладку «Информация об устройстве» нажмите изображение вопросительного знака в главном меню.
В таблице отображается полная информация об устройстве, включая информацию об уровне и качестве принимаемого сигнала. Произведите наведение антенны, как указано выше, руководствуясь данными из таблицы.
Для просмотра значений уровня сигнала из любого раздела меню веб-интерфейса модема, наведите курсор мыши на изображение уровня сигнала. Значения данных параметров приема сигнала будут отображены во всплывающем «облаке».
При недостаточном качестве принимаемого сигнала, попробуйте перенести антенну в другое место или поднять выше. Возможно, для усиления слабого сигнала будет необходима антенна с большим коэффициентом усиления, например, параболическая сетчатая, параболическая или офсетная тарелка.
Следует обратить внимание, что антенны с большим коэффициентом усиления имеют очень узкую диаграмму направленности, что предъявляет более высокие требования к точности их наведения.
Полное руководство в формате PDF по настройке веб-интерфейса модема Huawei E3372h можно скачать здесь.
Did you like this article?
Источник: kroksw.com
4G антенна
Всем привет. Хочу рассказать о своём опыте установки 4G антенны для беспроводного модема. Может для кого-нибудь актуальная тема. Кому не терпится, напишу сразу: антенна реально работает.
Так получилось, что телефонную линию (воздушку), протянутую к моему дому, отстригли электрики при замене опор линий электропередач. А доблестный ростелекомовский отдел по ремонту, вот уже более двух месяцев не в состоянии восстановить связь, не смотря на заявки и претензии с моей стороны.
Совсем уже отчаявшись ждать снисхождения ремонтников, и исходя из того, что другой связи у нас нет (оптоволокно до нас всё никак не дошедши), задумался я о покупке 4G модема. Кстати, лет 5 назад, мне приходилось пользоваться 3G-модемом. Откопав его и опробовав, стало ясно, что старичок уже ни на что не способен и даже загружать страницы ему порой не под силу. Стал искать, что купить ему на замену.
Поковырявшись в интернете, решил приобрести 4G USB-модем Huawei E3372. Зная, что у нас дома связь не ахти, выбрал именно эту модель из-за имеющихся разъёмов под внешнюю антенну. Купил его у оператора мегафон (у них он называется «М150-2»), потому как дешевле в 2 раза, нежели чисто хуавеевский, + интернет на 2 недели халявный. Так же эта модель имеется в продаже и у других операторов, а ещё без особого труда модем можно разблокировать (что я и сделал) и использовать с сим-картой любого оператора, об этом полно информации в интернете.

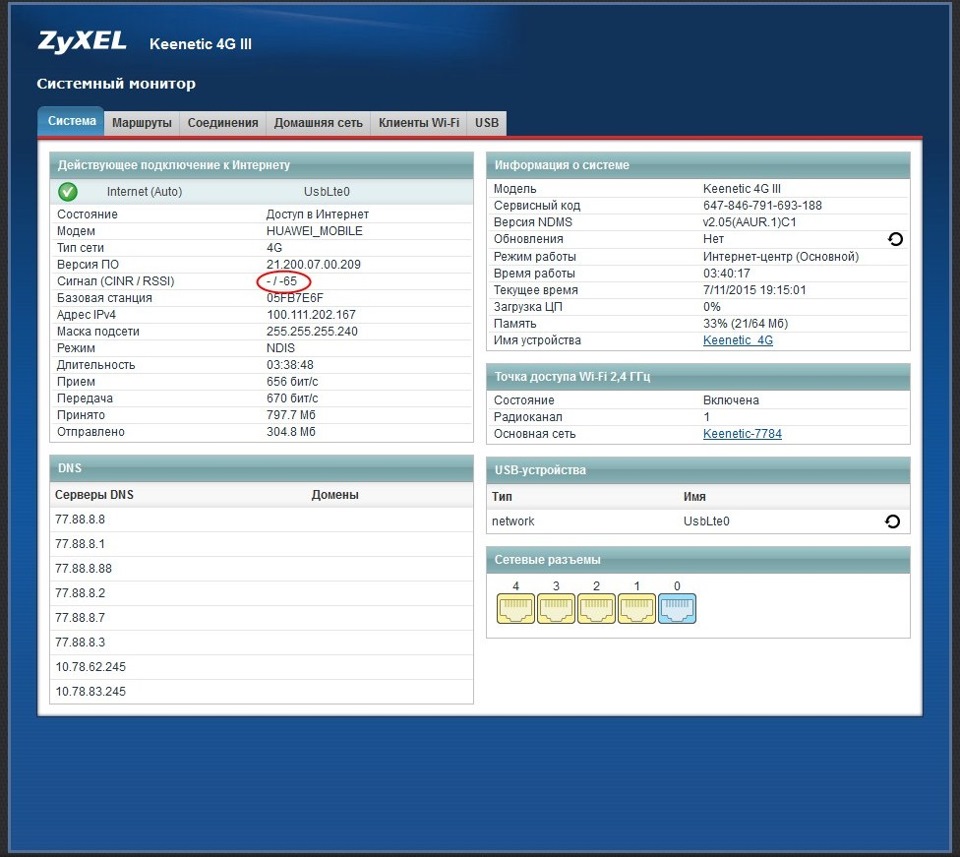

Для создания WiFi сети дома приобрёл роутер «ZyXEL Keenetic 4G III», который поддерживает данную модель модема.
Купив и опробовав модем, был удивлён, что у нас на отшибе ловит сеть 4G. Теперь страницы стали грузиться нормально и даже музыку можно послушать. Правда уровень приёма сигнала сильно зависит от положения модема, а на улице, приём гораздо лучше, чем в помещении. Вот тут я и решил прикупить внешнюю антенну.
Про виды антенн, думаю, нет смысла расписывать, информации и так достаточно в сети. Этот модем рассчитан на работу с антеннами типа «MIMO 2х2».

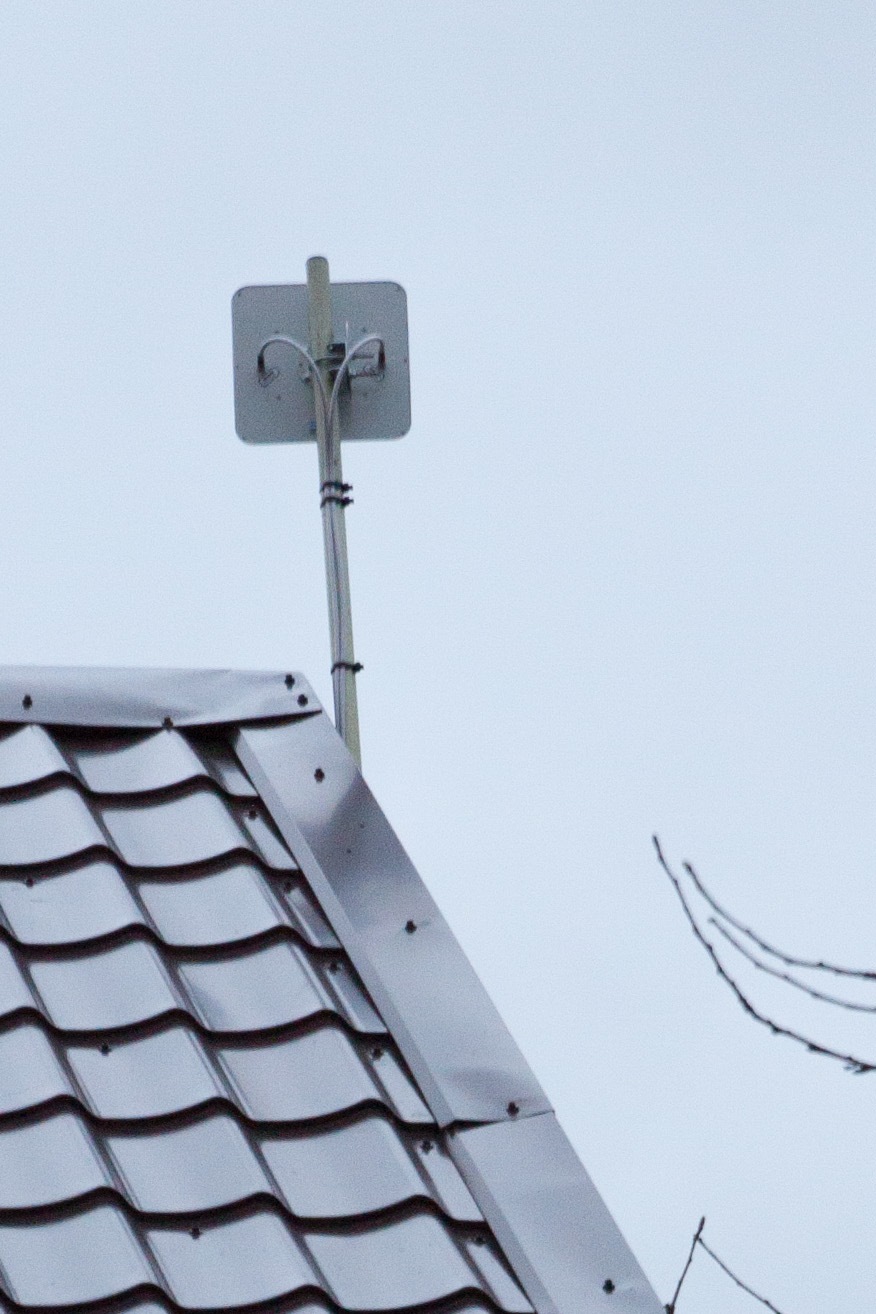

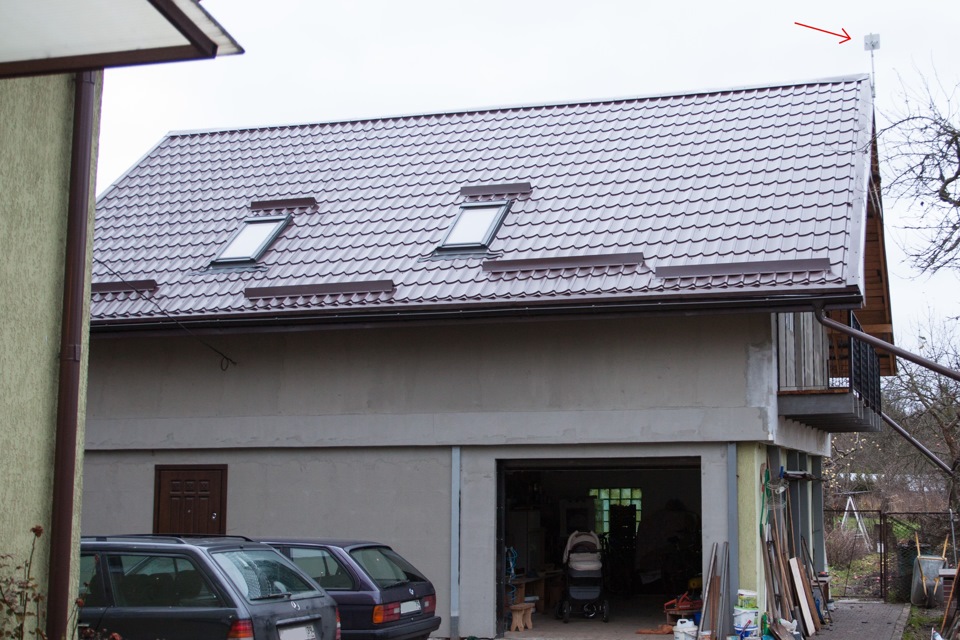

Отыскал у себя в городе такую антенну фирмы «Антэкс». Взял не самую мощную, панельную с коэффициентом усиления 13 Дб, модель «AX-2513PF MIMO 2×2 4G LTE2600.75Ом». К этой антенне подходит обычный телевизионный кабель на 75 Ом, который можно купить в любом магазине и стоит он относительно дёшево. Вчера установил антенну, модем разместил как можно ближе к антенне, чтобы минимизировать потери сигнала на кабеле. В качестве мачты использовал алюминиевое весло от старой надувной лодки, чтобы лучше загребать интернет-трафик =) Покрутил антенну по сторонам — вроде как настроил.

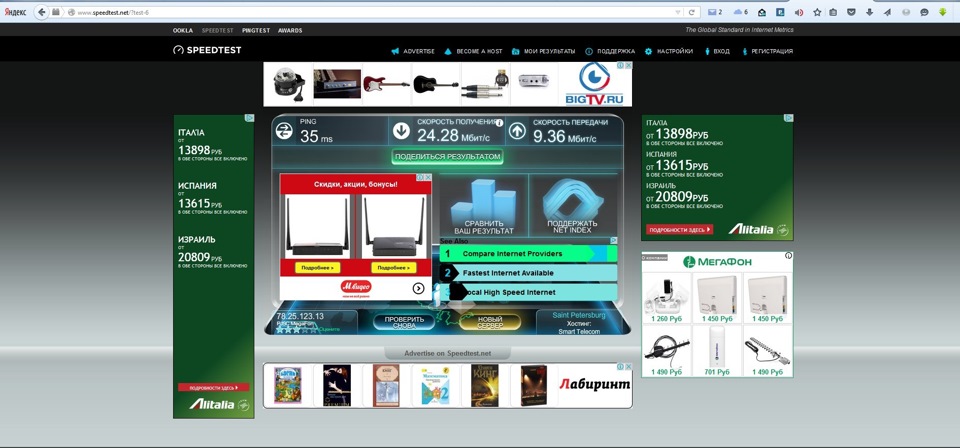

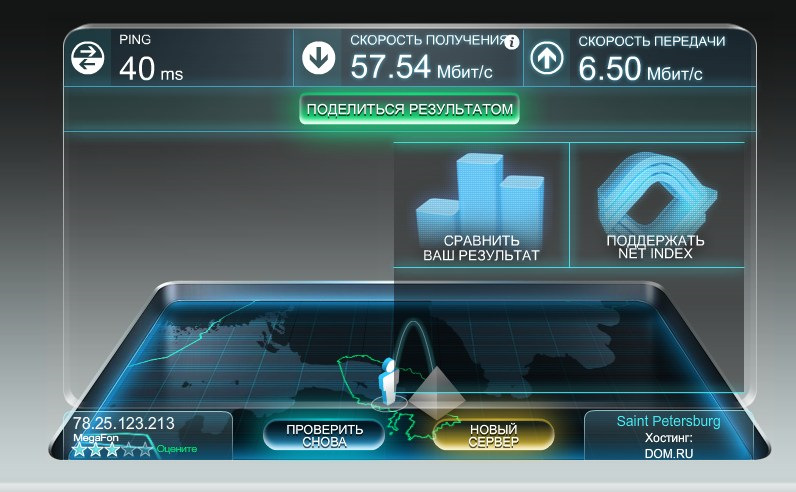

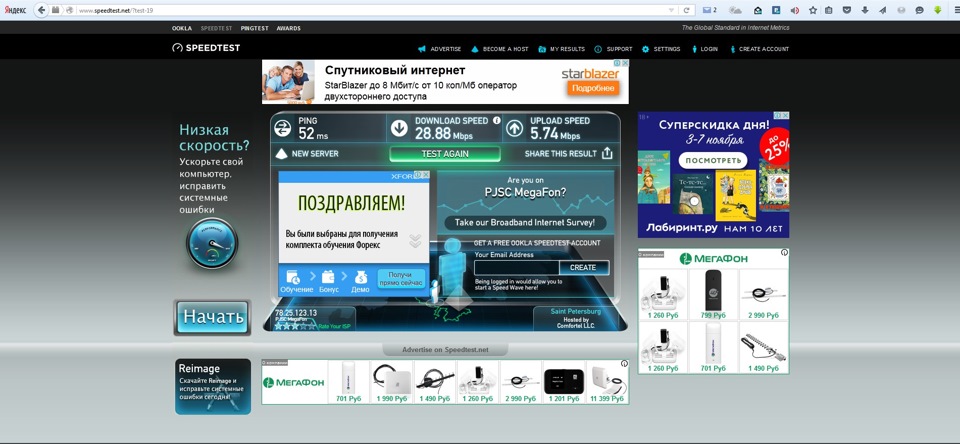

Результат. Раньше, в помещении удавалось разместить модем так, что максимальный уровень сигнала был -91 Дб. Скорость была в среднем около 2 Мбит/с, максимум 5 Мбит/с. Теперь, подключив антенну, сигнал поднялся до -63 — -67 Дб. Скорость 20 — 25 Мбит/с на приём и 6 — 10 Мбит/с на отдачу.
По мне, так отличный результат. Теперь фильм на 2 Гб скачивается около15 минут, когда как раньше, через ADSL модем часа 2-3 на это уходило. Правда уровень сигнала зависит, как мне показалось, от наличия листьев на деревьях. Зимой лучше всего ловит и самая большая скорость. Но и летом ничего, нам хватает в принципе.
Буду рад, если запись кому-нибудь будет полезной.
Источник: www.drive2.ru
Модем 3G/4G Huawei E3372 с двойной внешней антенной 3G/4G 2х20 дБ
Связка из производительного 3G/4G-модема Huawei E3372 и мощной уличной антенны двойной конструкции. Благодаря коэффициенту усиления 20 дБи и дополнительному оборудованию, вы сможете принять радиосигнал от вышек связи, установленных на расстоянии до 15 километров. Эффективность системы зависит от типа соединения и окружающего рельефа (естественных перепадов высоты, препятствий и строений).
С помощью этого комплекта вам станет доступно онлайн-видео в HD-качестве, загрузка файлов, видеоконференции, быстрое открытие любых сайтов. Внешняя антенна и модем подобраны таким образом, чтобы эффективно принимать сигнал в любых условиях: на даче, в пригороде или городской среде. Комплект, включающий универсальный модем E3372, подходит как для развлечений, так и для профессиональной деятельности. Подключение к ПК или совместимому WiFi-роутеру (например, Keenetic 4G) происходит с помощью стандартного USB-порта. Основные преимущества модема:
- Работа с SIM-картами любых операторов;
- Работа во всех стандартах мобильного интернета, актуальных для жителей России;
- Максимальная скорость LTE Cat. 4 (стандарт подразумевает загрузку на скорости до 150 Мбит/с);
- Наличие миниатюрных разъемов CRC9 для подсоединения выносной антенны;
- Встроенная панель управления с информацией об уровне сигнала в децибелах и другими показателями качества сигнала;
- Проверенная временем компонентная база высокого качества от Huawei.
Мощная двойная антенна OMEGA 3G/4G MIMO обеспечивает коэффициент усиления до 20 дБи и предназначена для приема и отправки радиосигнала в частотном диапазоне 1700–2700 МГц. Таким образом, комплект успешно работает с сотовыми сетями стандартов 3G (UMTS-2100) и 4G (LTE1800 и LTE2600). С помощью технологии MIMO (двойная конструкция антенны) пользователь получает существенный прирост скорости и высокую стабильность соединения. Белый пластиковый корпус надежно защищает антенну от влаги и перепада температуры. Узел крепления антенны на мачту/кронштейн входит в набор.
Наряду с основными устройствами связи, в комплект входят компоненты для их соединения: два ВЧ-кабеля длиной 5 метров каждый (высокое качество, диаметр 7 мм) и два переходника. Гарантия на набор — 12 месяцев.
Состав комплекта:
- 3G/4G-модем Huawei E3372
- Уличная 3G/4G-антенна OMEGA 3G/4G MIMO (панельная, 2 x 18–20 дБи)
- Две кабельные 5D-FB с разъемами N и SMA длиною 5 м
- Две переходника SMA-female — CRC9
| Доставка и гарантия | |
| Доставка по Москве | 500 руб., 1–2 дня |
| Доставка по СПб | 500 руб., 1–2 дня |
| Доставка по России | 700 руб., 3–7 дней |
| Оплата | наличными / картой / по счёту с НДС |
| Манибек | 14 дней |
| Гарантия | 12 месяцев |
| Техподдержка | Будни 9-18 |
| Установка под ключ | Москва, СПб от 5000 руб. |
Рейтинг: 4 /5
Основано на 4 отзывах
Артур |
2019-01-30
Нужен был интернет на летней даче. Перед сезоном решил озадачится и посмотреть варианты. Выбирал для 4G и с наибольшим усилением. Сделал заказ, забирал его сам в офисе. Антенну тестировал из окна дома, по другому пока не сделать.
Результаты показал хорошие, 4G на 3 палки, раньше 4G только в 4 км появлялось.
Олег |
2016-09-09
Дороговато,подождём может подешевеет или МТС учухается
Artem |
2015-09-29
Потрясающая чувствительность. У меня дома (в Вишенках)сигнал 2 палки был из 5. Теперь благодаря данному комплекту сигнал улучшился до 4 палок, скорость стала ровнее. Считаю, что это отличный результат, так как здесь вообще об интернете можно было бы забыть. Нагрев модема в пределах нормы. Глюки не наблюдал. Спасибо компании за рекомендацию и монтаж.
Все вышло довольно просто: сделала заказ – перезвонил менеджер – уточнил детали заказа – доставили-установили – ПОЛУЧИЛ РЕЗЛЬТАТ! Рекомендую.
Даня |
2015-09-29
Тестирую новенький модем с антенной уже третий месяц в Комарово. Готов сказать, что при подключении двойной внешней антенны уровень сигнала вырос процентов на 20. Что же касается скорости соединения и скорости пинга, то в первую очередь возрастает скорость передачи в сторону провайдера.
Результат не очень впечатляющий и для тех, у кого сигнал без антенны выше 50%, поэтому целесообразность использования внешней антенны остается под вопросом, зато антенна окажется весьма полезна тем, у кого сигнал ниже 50%. В целом – аппарат достоин внимания. Можно покупать смело – хуже уж точно не будет, а лучшее – уж точно!
