Небольшой обзор DIY модуля для зарядных устройств на базе UP9616.
$12 кучка, в кучке две штучки, доставка бесплатная.
Под катом описание что это за штука, немного рукоделия и испытания.
Ну и фото, куда же без них.

ТТХ модуля

Габариты: ДхШхВ 39х15,5х8 мм. Гнездо USB выступает за пределы платы на 1,5 мм, т.е. общая длина 41мм.
У продавца есть вариант с боковыми «ушками» на USB гнезде для прямого крепления к панели.
Входное напряжение: 8-32В (максимум 36В).
Макс выходной ток: 3.3А.
Точность установки выходного напряжения: +1.5%.
КПД: до 95%.
Частота преобразования фиксированная 125кГц.
Автоматическая компенсация падения напряжения в кабеле.
Защита от КЗ на выходе, защита от перенапряжения на входе и выходе.
Защита от перегрева (включается при 150С и отключается при понижении до 130С).

Как работает БЫСТРАЯ ЗАРЯДКА в смартфонах?

Корпус: VDFN6x5-8L (без СС1/СС2 входов).
Автоматическое распознавание нагрузки по D-/D+.
Поддерживаются режимы: BC1.2, HVDCP, PD (не совсем полная), Qualcomm QC2.0/QC3.0, Mediatek PE+1.1/PE+2.0, Huawei FCP, ну и Apple 2.4A.

Внешний вид

Пайка качественная, флюс отмыт довольно неплохо. На гнезде USB наклеен миленький термоскотч. Чуть кривовато стоят выходные конденсаторы, на входе электролит 50в 47мкФ вместо референсного 100мкФ (другой бы не вписался в габариты).
Для легкового а/м его можно поменять на 100мкФ 25В, что собственно и было сделано.

Фото модуля

Типовая схема из даташита:

Паяем зарядку из… и палок

Берем старую убогую зарядку, паяльник, провода, резистор на 3кОм, канифоль, припой, прямые руки, стриппер.
Выпаиваем (сдуваем) все лишнее со старой платы, оставляем светодиод и плюсовой пружинный контакт (я оставил входной конденсатор на 47мкФ 35В, удобненько стоит).

Родной светодиод включается между выходом +5в и GND через токоограничивающий резистор 1кОм, меняем его на наш резистор 3кОм, который паяем между входом +12в зарядки и светодиодом. Такое включение избавит нас от «светомузыки» при изменении режимов заряда.
Припаяли, отмыли, проверили, намахнули писярик, включаем!

Тестируем

От чего зависит ток и скорость зарядки смартфона

Запитываем от БП 12В 2А (наследство мертвого роутера).
Напряжение на холостом ходу 5.28В

Берем заряженый на 100% Xiaomi Mi5s (лень разряжать). Есть QC3.0!

Берем заряженый на 85% Xiaomi Mi note 3. Странно: 5В 0.83A

Меняем кабель на суперкрутой CRDC из этого обзора
Стало в разы лучше, но все равно не то: 5В 1.33A

Как говорила Скарлетт О’Хара «I’ll think about it tomorrow»…
Upd: возможно такой эффект возникает по вине процессора, тк Snapdragon 660 поддерживает quick charge 4.0 и может быть пытается договориться с контроллером, но что-то не выходит. Сетевой зарядки с QC4.0 нет — проверить не могу.
Upd: нормально заработал QC3.0 на Mi note 3.

Берем заряженый на 0% Xiaomi Powerbank v2 10000мАч. Есть QC2.0!

Собираем по офису мобильники коллег (их сфотографировать забыл, но мамой клянусь — все честно).
Xiaomi Redmi 4pro, старт на 75% остаточной емкости: 6.7В 2.6А — QC3.0, как и должно быть на SD625.
Huawei P10, старт на 70% остаточной емкости: 9,1В 1.7А — FCP режим (частично совместим с QC2.0), как и должно быть на Kirin 960.
Телефонов на MTK с PExx нет в хозяйстве ни у кого о_О (но я знаю где найти Meizu Pro 6).

Зарядка остается холодной, при работе тишина, никаких призвуков.

Вывод:
За $6 и 40 минут работы получаем универсальную скоростную зарядку для любого девайса.

Планирую купить +55 Добавить в избранное Обзор понравился +65 +110

• 26 марта 2018, 21:07
• автор: Harwest
• просмотры: 16747

Источник: mysku.club

Миниатюрная многопротокольная зарядка. QC 3.0, FCP, USB PD.

Довелось мне тут по случаю отхватить нахаляву миниатюрную зарядку для Хосе.

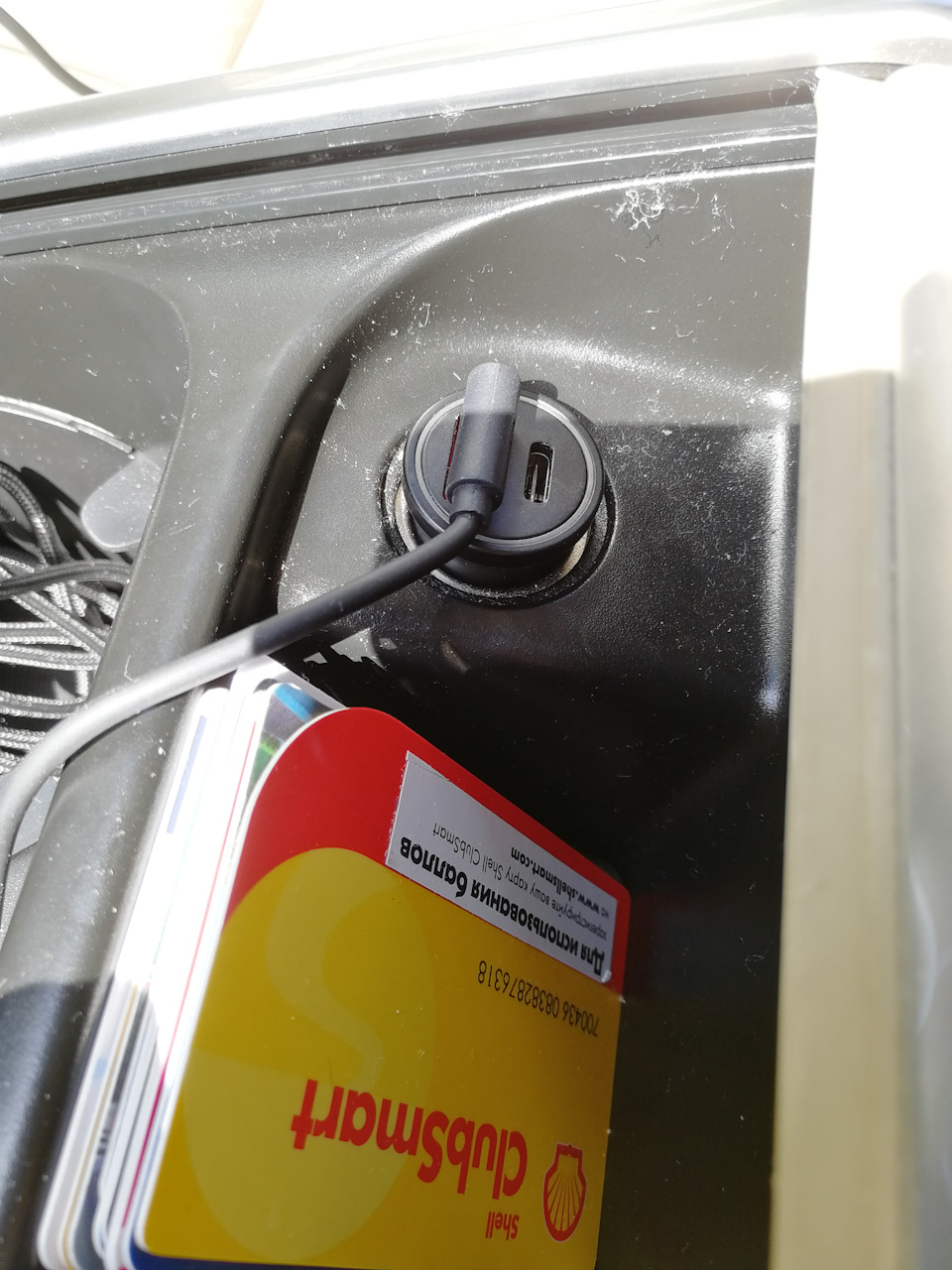

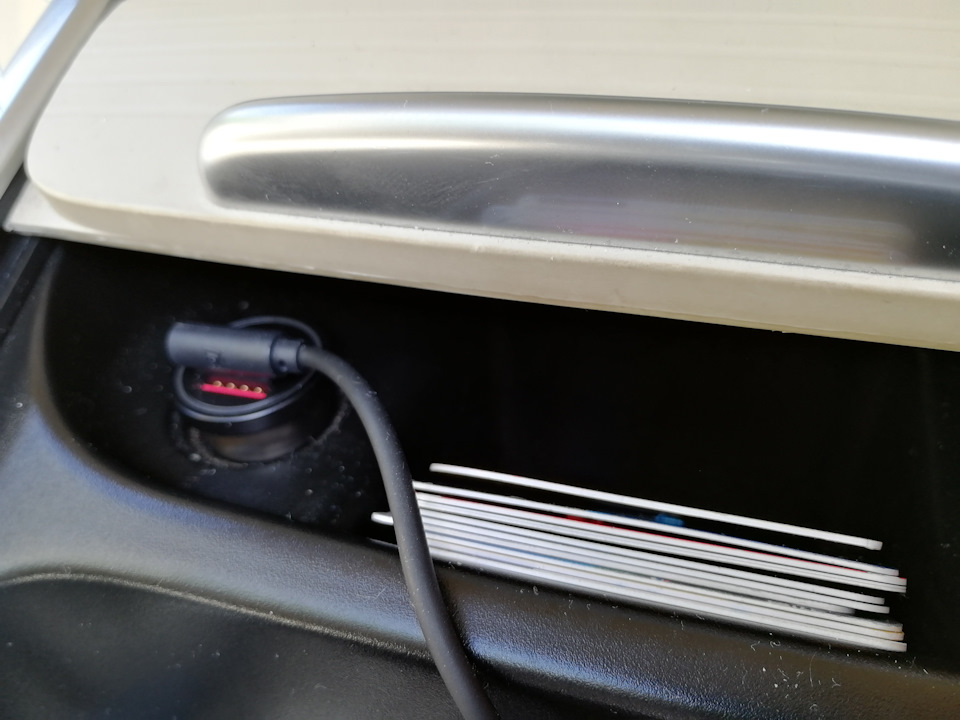

Маленькая, быстрая, многопротокольная, прекрасно помещается в подлокотник моего Volvo XC70 и при этом позволяет закрыть шторку вместе со вставленным угловым проводом.

Долго я искал такую зарядку. Чтобы и маленькая была и FCP поддерживала. Когда я случайно наткнулся на неё на Али, я не поверил описанию и задал вопрос продавцу, — а точно ли она поддерживает FCP и будет заряжать мой Honor 9?
На что мне пришел ответ:
-Yes friend it supports fast charge for honor 9 or Huawei p10
USB type A SUPPORT (QC3.0/QC2.0/FCP/AFC/MTE PE/MTE PE+/BC 1.2/Apple/Apple 2.4)
type c support (QC3.0/QC2.0/FCP/AFC/PD2.0)

В комплекте USB PD кабель Lightning (USB-C) в нейлоновой оплетке

Давайте перейдем уже к делу. Зарядка действительно поддерживает быструю зарядку моего honor 9, Samsung S8 коллеги и iPhone 8+ жены.
Правда скриншоты я не успел сделать, так что, верьте на слово 🙂

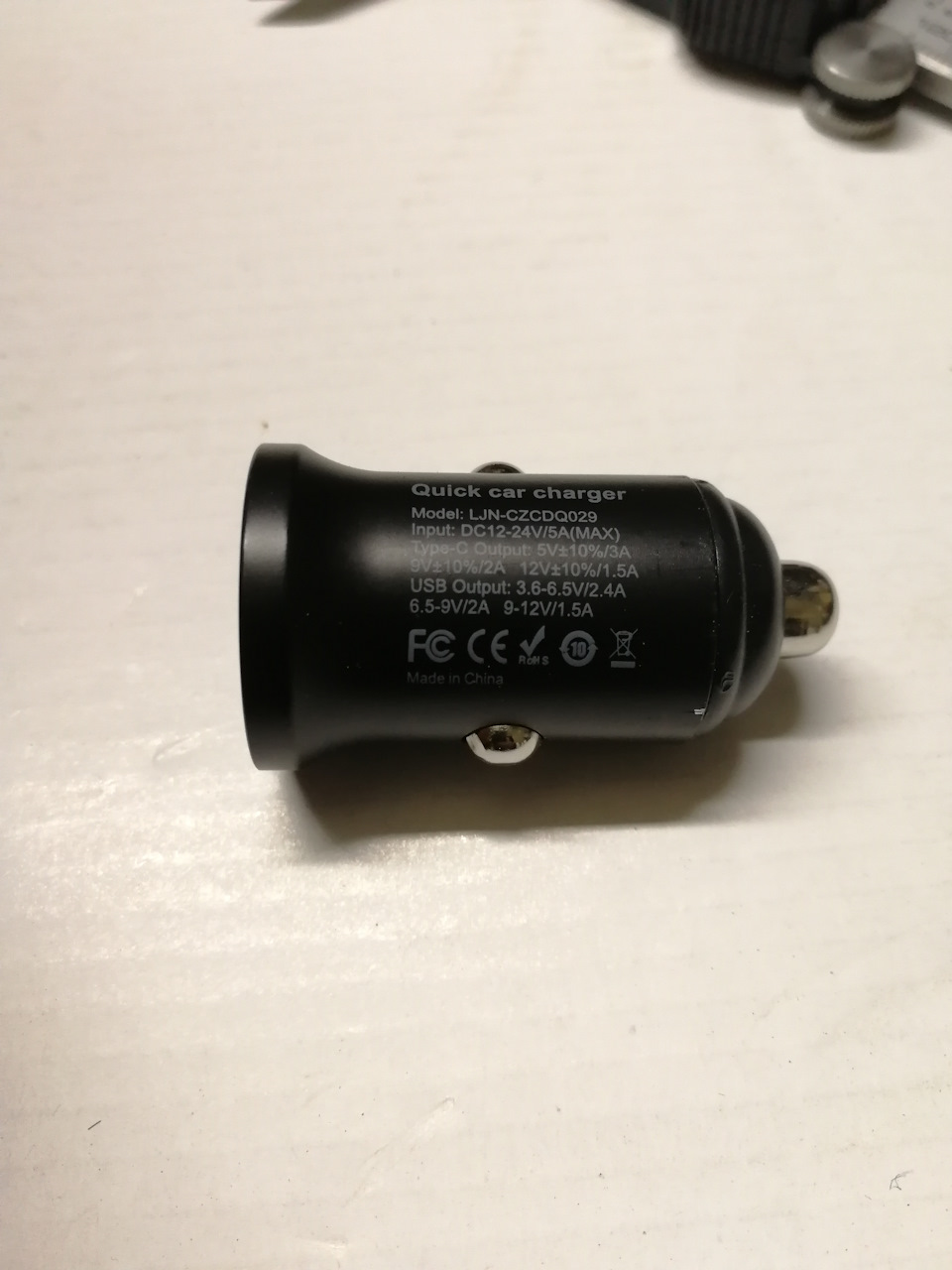

Немного размеров:
Диаметр выступающей части — 24,5 мм
Длина с плюсовым контактом — 41,5 мм
Длина корпуса, без учета подпружиненного плюсового контакта: 39 мм.
Зарядка выступает из гнезда на 9,9 мм.

Все контакты подпружинены, в гнезде сидит очень плотно. Стойкость покрытия так себе, выдирая зарядку из гнезда, на ней обнаружились царапины. Пофиг, на скорость не влияет.

При работе, заряжая один телефон, зарядка нагрелась незначительно. По ощущениям, градусов до 38 (рука чувствует небольшое тепло).
К сожалению, электрических и тепловых измерений я не проводил, но мне достаточно того, что телефоны говорили, что они подключены к быстрой зарядке.

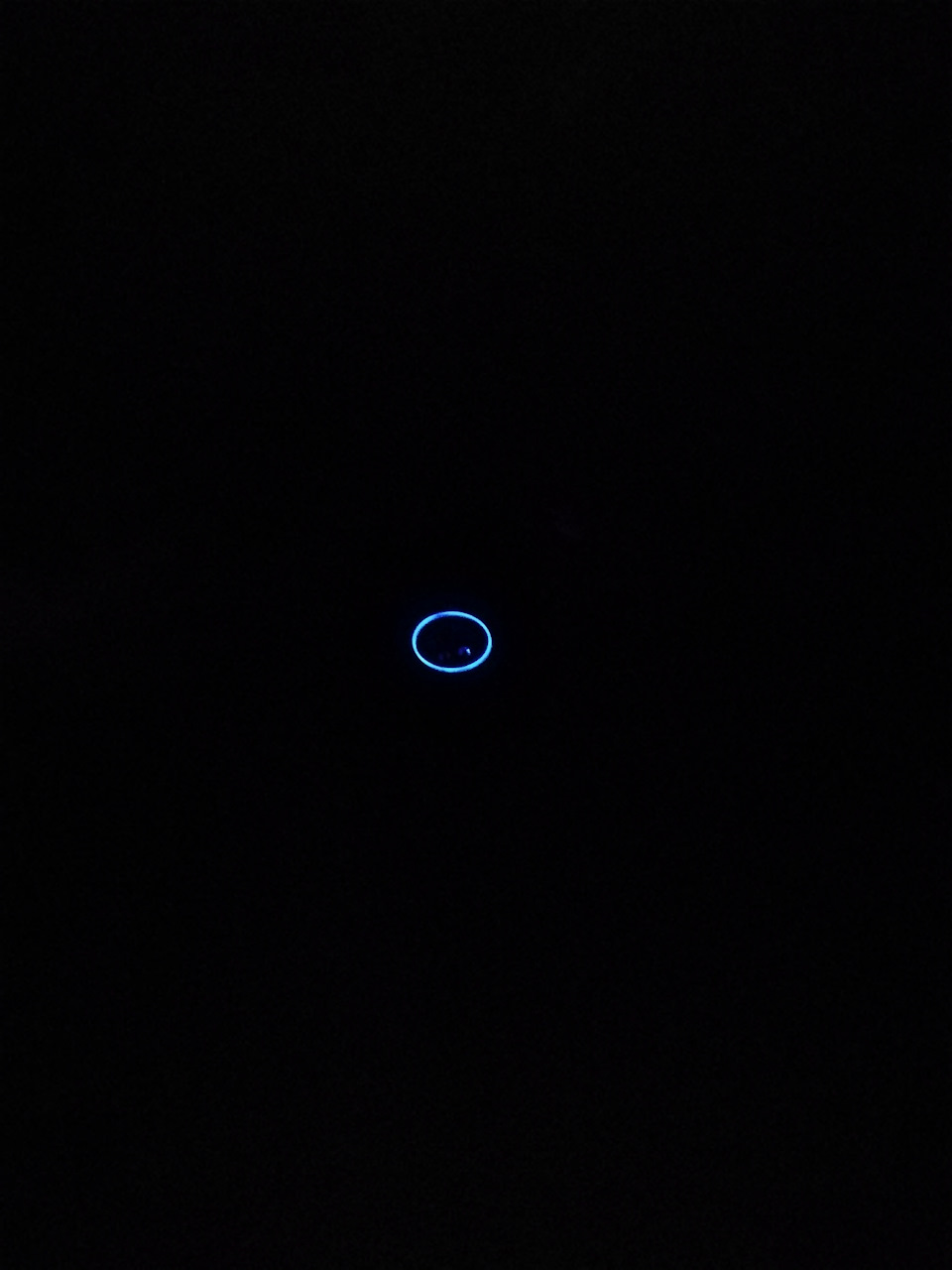

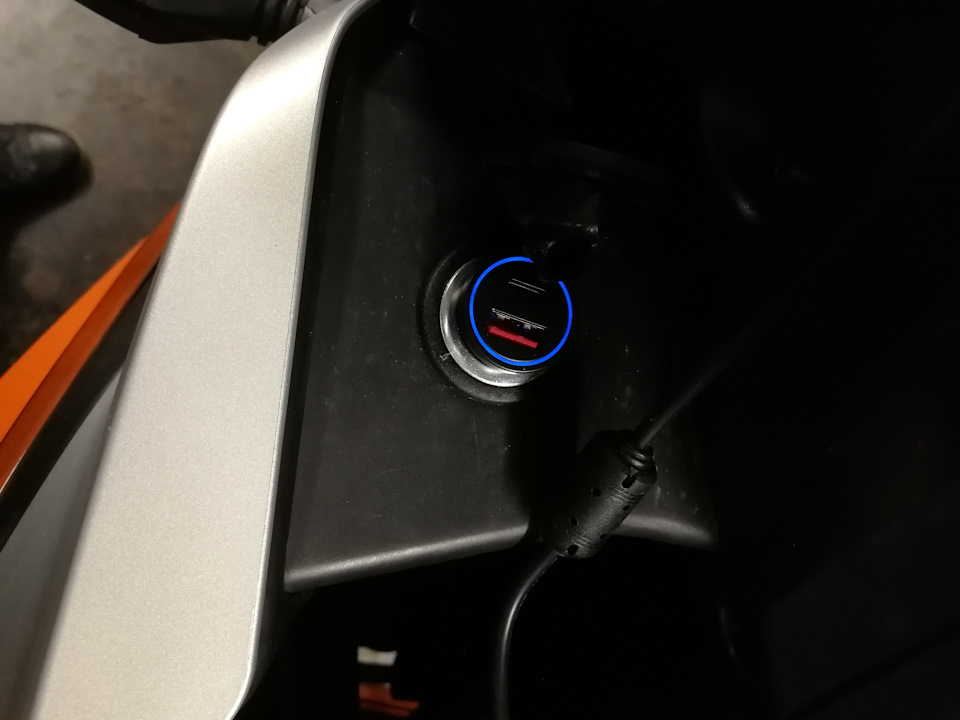

Ну и фото синей подсветки.

В общем, плюсы:
Маленькие размеры.
Поддержка кучи протоколов быстрой зарядки.
Кабель USB PD (Lightning — Type-C) в комплекте.
36 Ватт заявленной мощности.

Минусы:
Покрытие легко царапается.

Источник: www.drive2.ru
