Доброго времени суток всем! Решил написать в блог, т.к. с авто ничего выдающегося нет, кроме пары мелочей-замечаний (позже выложу в БЖ, может что прибавится) всю зиму проездил нормально.
А пишу по теме ремонта электроники, вернее — аудиотехники. Что-то начиная с Нового года пошла работа на эту тему.
Первым делом спалил свой ламповый мощный усилок:
Полный размер

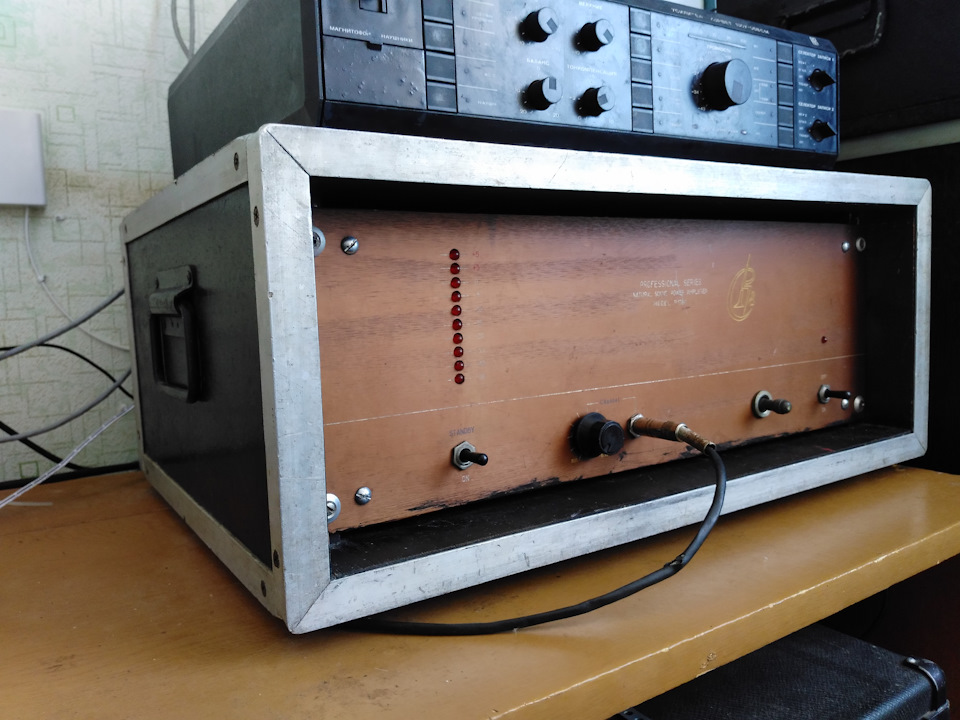

Вот этот вот нижний монстрик…
Новый год встречал трезво, а вот на старый НГ решил наверстать упущенное, ну и пьяному захотелось дома дискотеки… Дискотеку то сделал, но один из двух усилков не выдержал — ламповик задымился 🙁 Пора пришла, видимо — он у меня уже около 20 лет, покупал неисправным в юности, кота в мешке, починил, и до сих пор проблем не было. Один раз только ставил ему самодельное охлаждение, вентилятор, но потом снял его для других целей.
Короче, разобрал усилитель, поковырялся — пробило самый большой фильтрующий электролитический конденсатор по питанию. Два бочонка по 800мкф*300в. Один из них на коротком, транс греется, диоды целые. Да плюс на одной из восьми выходных ламп пятно появилось — надо новый комплект ламп заказывать. Лампы присмотрел, но еще не прикупил, а вот кондеров сразу парочку заказал на Алиэкспресс.
Проверка конденсаторов с Aliexpress
Заказал с запасом — 1000мкф*450в и две штуки, т.к. отзывы разные и детали заведомо недорогие. И вот недавно пришла посылка.
Сразу достал свой приборчик, который тоже на Али заказывал (у мультиметра нет нужных функций) и померял им оба пришедших экземпляра. Параметры оказались хорошие — и емкость и ESR. По идее, это даже лучше — фона меньше должно быть.
Полный размер

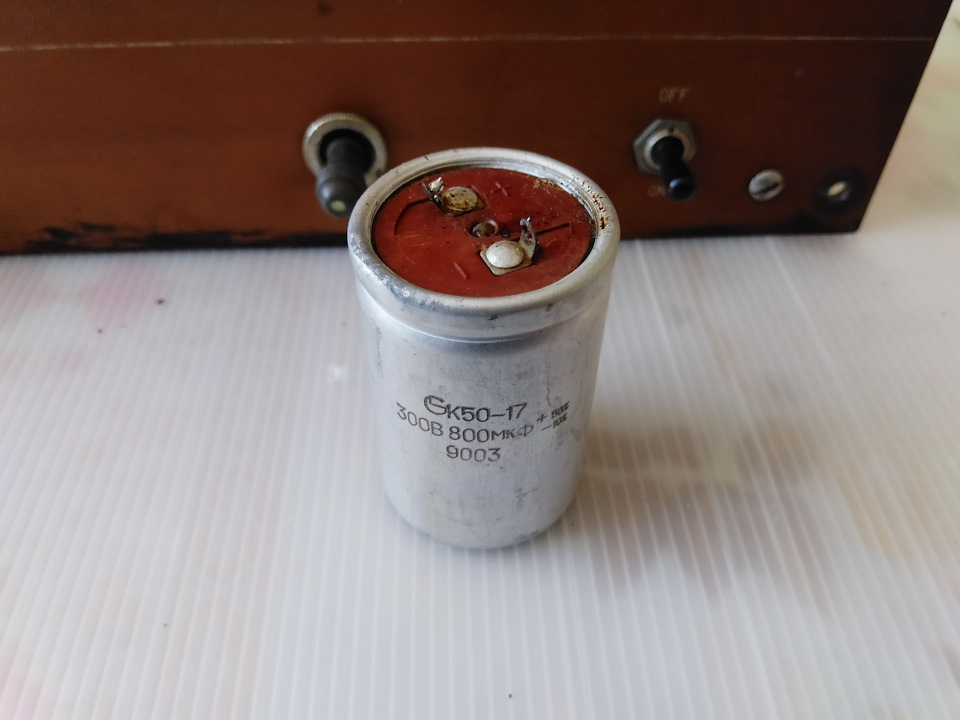

Пробитый конденсатор
Полный размер

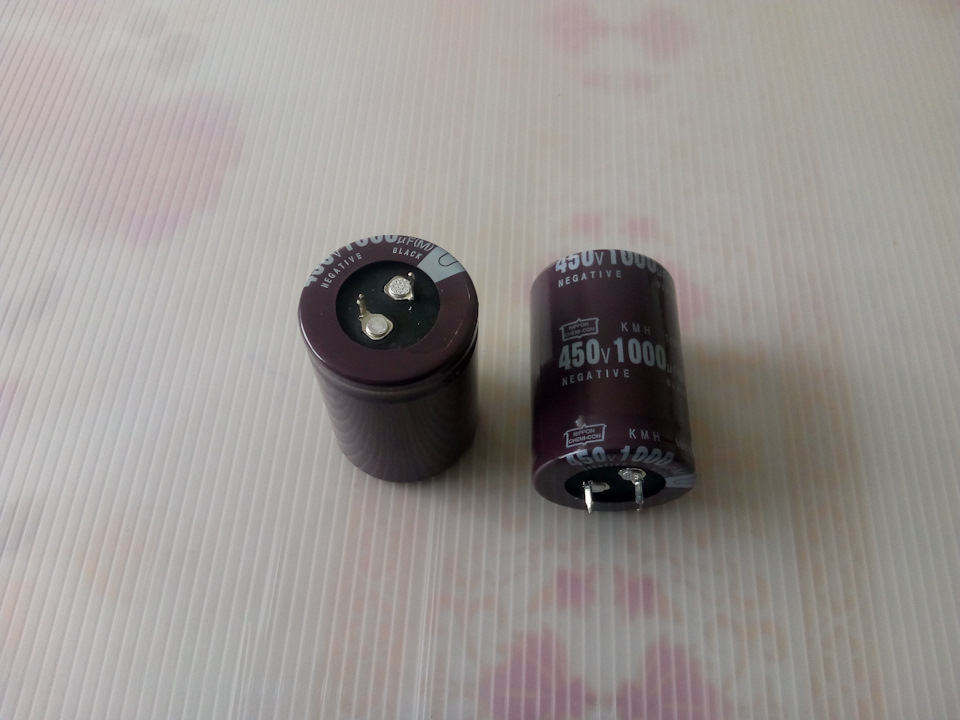

Новые конденсаторы
Полный размер

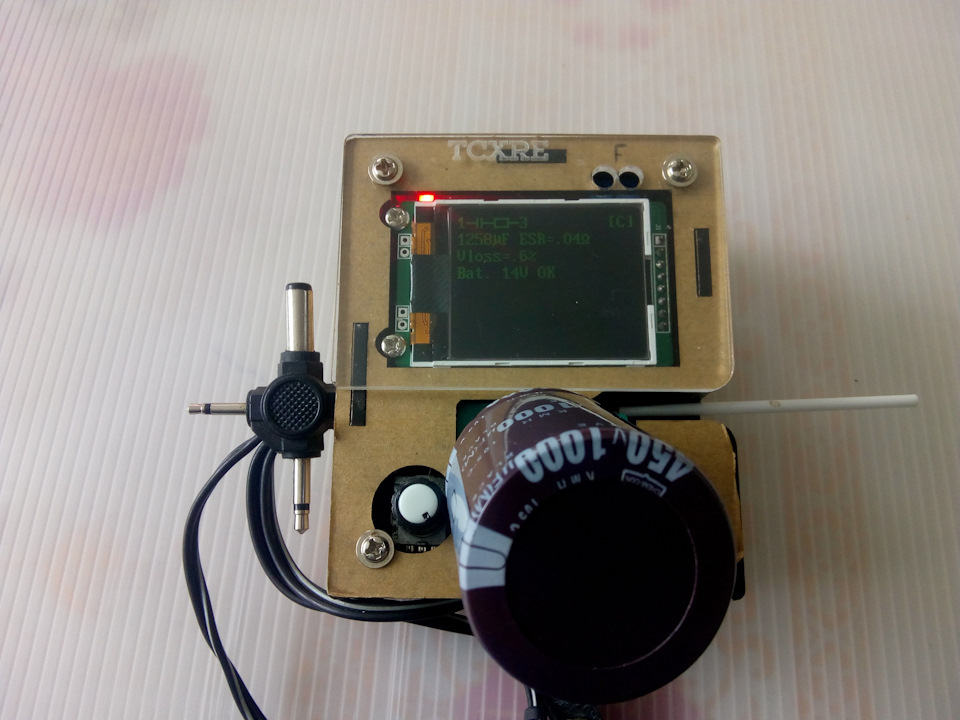

Результат замера одного кондера
Вот сам процесс:
Распаковка посылки и проверка радиодеталей
Посмотрим, как покажет недорогой кондер себя в работе. Есть опасения по напряжению и току — выдержит ли? Поставлю в усилитель, буду наблюдать. Выберу время погоняю на небольшой громкости, а когда лампы поменяю — тогда уже на полную катушку:)
И возвращаясь к началу поста, про тему что поперла работка на аудио: после этого события притащили из местного бара две активных колонки в ремонт, да в своем логане один динамик перестал играть в передней двери. В машине быстро нашел — просто провод от магнитолы к динамику под бардачком переломился — перезачистил и соединил заново, и все ок. Тонкий зараза, от старого владельца, правда и динамики не большие:)
А колонки — одну сделал — во встроенный усилитель кто-то умудрился во входное гнездо наконечник от штекера «джека» загнать. Ну он там и болтался, перекатывался, периодически замыкая питание и делая предохранителю кранты:) Колонку разобрал, обломок вытащил, предохранитель заменил — все работает. Не удержался, вечером включил и погонял колонку одновременно со своим целым усилком (Корветом), сделал видео, см. пост ниже или сразу — Активная колонка и Корвет
Колонку вернули на родное место — работает одна за двоих:) А у второй сгорел ВЧ-драйвер. Другими словами, пищалка сдохла. Усилок цел. Заказали новую катушку-мембрану, недавно пришла с Алиэкспресс. Буду менять, если получится. Давно ремонтом динамиков не занимался, с юности.
Вот сейчас что-то поперло на эту тему. Навеяло, поэтому и решил хоть в блог написать, раз с авто все в порядке, тьфу-тьфу.
Всем удачи!
Источник: www.drive2.ru
ТОП-10 электролитических конденсаторов c Алиэкспресс
На Алиэкспресс можно купить электролитические конденсаторы по невысокой цене.
Давайте рассмотрим ТОП-10 электролитических конденсаторов c Алиэкспресс.
В этой подборке вы увидите лучшие по цене и качеству на 2022 и 2023 год.
ТОП-10 электролитических конденсаторов c Алиэкспресс
Отзыв покупателя: «Хорошие оксидные (электролитические) конденсаторы номиналом 2200 мкФ 25 В. Фактические значения ёмкости укладываются в допуск минус 5%, хотя большинство из 10 экземпляров имеют ёмкость больше номинала. ESR на частоте 100 кГц весьма низкий (хороший). Габариты корпуса: диаметр 13 мм, высота 21,5 мм. Продавцу — спасибо. P.S. У прибора MESR-100 надо часто делать обнуление (zero), только тогда он более-менее верно показывает малые значения сопротивления.»
Отзыв покупателя: «Очень точное описание товара, конденсатор 50 в 1000 мкФ по факту 835 мкФ. Как раз укладывается в параметрах, что написано в описании. Ставил в музыкальный центр, пришлось на всякий случай паять параллельно, чтобы увеличить ёмкость. В общем, лучшие конденсаторы на Алиэкспресс по качеству.»
Отзыв покупателя: «Конденсаторы качественные, номинал 4700 мкФ 35 В. Ёмкость укладывается в допуск минус 10%, что неплохо. Размеры корпуса: диаметр 18 мм, длина 26 мм. Продавцу спасибо. Заказ прибыл довольно быстро, вместе с другими заказами.»
Отзыв покупателя: «Все конденсаторы дошли нормально, количество соответствует, упакованы хорошо. Лежат в полиэтиленовом пакете каждый номинал отдельно и сверху пупырчатый пакет. Конденсаторы проверил: есть ёмкости просаженные, есть в норме ESR 0.31 — 039, а остальные очень даже неплохие. Соотношение цены и качества я бы сказал прекрасное. При надобности буду заказывать ещё у этого продавца.»
Отзыв покупателя: «Неплохой набор конденсаторов. Заказ доставлен в картонной упаковке, даже выводы не погнулись! Принесли в почтовый ящик. Конденсаторы хорошие, сопротивление соответствует качеству. Ёмкость в норме. Как профи по электронике советую покупать!»
Отзыв покупателя: «Нормальные конденсаторы. Как в описании, 20 шт. брал для ремонта блоков питания. Впаял, работают. Магазин на мой взгляд замечательный тем, что в нём есть огромный и широкий выбор комплектующих для радиолюбителей и профессионалов. Рекомендую всем!»
7. Конденсаторы Enlinca Capacitor.
Отзыв покупателя: «Товар соответствует описанию, esr в пределах нормы, ёмкость в пределах от 95-109 мкФ. Доставка быстрая. Продавцу респект и уважуха, покупаю уже не первый раз.»
Отзыв покупателя: «Всё супер. В среднем ёмкость выше номинала на 10%. Продавец отправил в два раза больше конденсаторов! Упаковка надёжная, антистатический пакет и обычный. Большое спасибо за отличный сервис и подарок! Рекомендую этот магазин и продавца!»
9. Конденсаторы Ky Win Robot Capacitor.
Отзыв покупателя: «Посылка пришла за 3 недели. Конденсаторы по характеристикам приятно удивили. Параметры конденсаторов не хуже тех, которые я покупаю в местном магазине Электроника. В принципе, за такую цену покупать можно.»
Отзыв покупателя: «Отправили в день заказа. Упаковано хорошо: пакет с пупыркой. Всё доехало в целости, номиналы все совпадают. Ёмкость соответствует. Хорошая цена, спасибо продавцу.»
Вот мы и рассмотрели ТОП-10 электролитических конденсаторов c Алиэкспресс. Это устройства, накапливающие электрический заряд.
Конденсаторы на Али совсем недорогие, но качество вполне хорошее, для бытовых целей вполне достаточно.
Источник: top10ali.ru
Много конденсаторов: 2200, 1000 и 10 uF (электролитические) и 470 uF (твердотельные)
Здравствуйте, друзья! Как Вы уже знаете из некоторых прошлых обзоров, я достаточно глубоко погрузился в тему выживания в современных реалиях на б/у железе 15-20-летней давности. Мне в руки попала старая материнская плата на 462 сокете. Процессор под нее у меня есть (правда совместимость под вопросом) и я решил ее попробовать реанимировать.
Материнка настолько раритетная, что имеет на борту 2 слота для SD-Ram памяти (т.е. это даже не DDR1) и слот ISA (древний аналог PCI), который устарел еще в середине 90х. Для ее реанимации (хотя не факт, что она вообще живая) я закупил 2 пакета травы, 75 таблеток мескалина, 5 упаковок кислоты, пол-солонки кокаина, целое множество транквилизаторов всех сортов и расцветок, а также текилу, ром, ящик пива, пинту чистого эфира и амилнитрит несколько пакетиков с конденсаторами разной емкости. О самой реанимации я рассказывать не буду, т.к. у меня пока что нет подходящей оперативной памяти. Так что ограничимся обзором на сами конденсаторы.
Для реанимации конкретно этой материнки я купил:
— конденсаторы электролитические на 2200 uF номиналом 25В (в оригинале стоят 16В);
— твердотельные конденсаторы на 470 uF номиналом 16В (в оригинале стоят на 6,3В);
— электролитические конденсаторы на 1000 uF номиналом 16В (в оригинале — на 16 и на 6,3В);
— электролитические конденсаторы на 10 uF номиналом 25В (в оригинале — 6,3).
Как видите, номиналы по напряжению я взял либо 1 в 1, либо в запасом, поскольку с меньшим номиналом они мне либо не попались на глаза, либо попались, но по более высокой цене. Итак, начнем разбор.
Электролитические конденсаторы Sanyo 2200uF 25V.
Мне понадобилось целых 2 пакетика по 10 штук, поскольку на той самой материнской плате их распаяно аж 18. Я, конечно, ожидал, что большинство (если не все) конденсаторы будут меньшей емкости в сравнении с номиналом, но не предполагал, что НАСТОЛЬКО меньше. Для удобства я все показания свёл в две таблицы.
Из таблицы видно, что из 20 конденсаторов только 2 действительно соответствуют номиналу. Все остальные даже 1800 uF не показали, а это минус целых 400uF, что довольно много, и это не смотря на то, что среднее значение средние значения по обоим пакетикам отметку в 1800 uF все-таки превышают. Однако, медианные значения отображают картинку куда более достоверно (хоть разница и не большая).
Также из таблицы видно, что отклонение «в плюс» от номинальной емкости в первом пакете составляет чуть более 1%, а во втором — чуть более, чем 0,7%. А вот «в минус» отклонения куда более серьезные — около 20% в обоих случаях. Я не знаю, нормально ли это для электролитических конденсаторов, но лично я такие отклонения нормой не считаю. Что еще хуже — у пациента нет дополнительных точек, куда можно было бы впаять пару дополнительных конденсаторов, чтобы компенсировать недостачу. Остается только трепать себя надеждой, что хватит и этой ёмкости.
По ESR и VLoss претензий нет, тут вроде бы всё в норме. Но вот в плане емкости кондёры меня разочаровали. Я крайне не уверен, что Sanyo способна на такие подлянки, поэтому склонен думать, что конденсаторы являются поддельными.
А, да, размеры, можно сказать, соответствуют тем, которые были указаны в — 10 мм в диаметре и 20 мм в высоту.
Цена на сегодня — 101р за пакетик (включая доставку).
Электролитические конденсаторы Thongx Vent 1000uF 16V
Их я заказал «на всякий случай» (хотя пара из них для материночки тоже пригодится). В данном случае в замере участвовали 8 конденсаторов, а не 10, поскольку 2 штука уже было впаяно в старую видеокарту Radeon X1300 — карта из тех времен, когда они выпускались под брендом ATI, а не AMD.
С этими кондёрами тоже не всё так хорошо, как хотелось бы, но все же будет получше, чем с предыдущими:
Да, я не спорю, обещанные 1000uF я не увидел ни на одном конденсаторе, но есть пара моментов, которые (на фоне предыдущих конденсаторов) меня даже порадовали.
Например, меня порадовало, что медианное значение емкости оказалось даже выше, чем среднее, а самое большое отклонение емкости от номинальной не превысило 10% в меньшую сторону. Как по мне, 10% — это все-таки многовато, но такое отклонение показало лишь 2 (ОК, пусть даже 3) конденсатора из 8, а не 8 из 20, как в предыдущем случае.
По ESR и VLoss вопросов не имеется.
Размеры — 8х16 мм.
Цена — 66р за 10 шт вместе с доставкой.
Небрендированные твердотельные конденсаторы 470uF 16V.
В рамках данного комбо-обзора это самые дорогие конденсаторы — целых 127,50р за 10 штук с доставкой. Однако, справедливости ради, отмечу, что доплата того стоила.
Да, я не спорю, ни в одном пакетике не оказалось ни одного конденсатора, который бы выдал номинальную емкость. Однако, есть пара моментов, которые меня действительно порадовали:
1) в обоих случаях среднее и медианное значения емкости почти идентичны;
2) в обоих случаях среднее и медианное значения емкости достаточно близко к максимальной, а максимальная — к номинальной;
3) только 5 конденсаторов из 20 показали отклонение от номинала больше, чем на 4,5%, а максимальное отклонение составило 7,6%;
4) охрененно низкие показатели ESR (0,04-0,06 Ом) и VLoss (один — 1,6%, еще один — 1,3%, еще один — 0,9%, остальные 17 — в пределах 0,3-0,7%).
Реальные габариты — 8х11,5, что чуть-чуть меньше, чем заявлено в .
Электролитические конденсаторы Jakec 10uF 25V
На сегодня это последние. Продаются по 100 штук на 1 пакет. Взял по ошибке 2 пакета. Делать замеры на всех 200 кондерах не стал, ограничился 18. Однако, думаю, общую картину такой замер, все-таки, покажет, тем более, что для фотоотчета я выбирал не лучшие, а первые попавшиеся.
Первое, что бросается в глаза — только 1 из 18 конденсаторов не выдал обещанные 10uF, и то погрешность в минус составила всего 2%. Самый емкий конденсатор же показывает превышение номинала почти на 25%.
Медианные и средние значения снова почти идентичны и снова достаточно близки к минимальным и максимальным значениям, что радует.
Мудрость: Если Вас закидывают камнями — самое время этими камнями укреплять свой фундамент.
В этот раз без анонса, т.к. анонсировать пока больше нечего.
Пруфы по обзору.
Sanyo 2200 uF:
Thongx Vent 1000uF 16V
Твердотельные 470uF 16V
Jakec 10uF 25V
