Honor 8s опознать элементы
Honor 8s после извергов
Закрыть вопрос про сгнивший элемент и пятак. Элемент это дроссель на крайняк можно заменить перемычкой. Отгнивший пяток идет на выход драйвера подсветки , находится рядом с цпу.
Rezchic
.
Вложения
899,2 КБ Просмотры: 31
1,1 МБ Просмотры: 31
masterminimal
.
3/4/11 897 563 Свердловская область, Ирбит
верхний 0 который ближе к коннектору , нижний 390 кОм
Rezchic
.
верхний 0 который ближе к коннектору , нижний 390 кОм
Час добрыйmasterminimal.Блин, в свободное от основных дел время перерыл все свои запчасти с телефонами и не могу найти столь мелкий резюк на 390 кОм.Вообще эти два резистора как то влияют на работу тачскрина?Контактную группу тачкрина на коннекторе можете мне подсказать и какие там напряжения на контактах должны быть.Буду очень благодарен.Схему бы где найти на него,потратил много времени на это,но так и не нашёл.
Последнее редактирование: 21/9/21
Sathan
.
14/5/09 36 17 37 НТ
Всем привет! На Honor 8s нет схемы, но есть расположение, может пригодиться:
Вложения
762,9 КБ Просмотры: 71
89,4 КБ Просмотры: 58
Rezchic
.
Honor 8S сколько камер?
Всем привет! На Honor 8s нет схемы, но есть расположение, может пригодиться:
Спасибо,но это не то что мне нужно.Мне нужно узнать какие контакты отвечают за работу тачскрина на коннекторе и какие на этих контактах должны быть напряжения.Плата пострадала после воды.
Вложения
442,4 КБ Просмотры: 18
DJ_TON
.
20/3/06 1 388 270 Воронежская обл.
Спасибо,но это не то что мне нужно.Мне нужно узнать какие контакты отвечают за работу тачскрина на коннекторе и какие на этих контактах должны быть напряжения.Плата пострадала после воды.
а какое вообще имеет отношение нижняя плата к тачскрину?
mdev
.
.
16/6/12 365 133 Gorno-Altaysk
а какое вообще имеет отношение нижняя плата к тачскрину?
Ну судя по всему плата в кз и садит какие то питания, но напрямую да не связано
Rezchic
.
а какое вообще имеет отношение нижняя плата к тачскрину?
На дисплейном модуле этот шлейф подключается к коннектору нижней платы.Я так полагаю,что через этот коннектор также подаётся питание на тачскрин.Вот и хочу узнать какие пины на коннекторе отвечают за это и какие напруги должны там быть.Выше в посте я спрашивал какие элементы отгнили после воды,мне дали ответ,что один резистор нулевой,а второй 390 кОм.На 390 я не смог подобрать,маленького нет такого у меня.Китайцы их скоро размером с пылинку будут делать.
Вложения
446,5 КБ Просмотры: 13
mdev
.
.
16/6/12 365 133 Gorno-Altaysk
На дисплейном модуле этот шлейф подключается к коннектору нижней платы.Я так полагаю,что через этот коннектор также подаётся питание на тачскрин.Вот и хочу узнать какие пины на коннекторе отвечают за это и какие напруги должны там быть.Выше в посте я спрашивал какие элементы отгнили после воды,мне дали ответ,что один резистор нулевой,а второй 390 кОм.На 390 я не смог подобрать,маленького нет такого у меня.Китайцы их скоро размером с пылинку будут делать.
Этот шлей отвечает только за функции нижней платы, зарядка, микрофон, вибро
DJ_TON
.
20/3/06 1 388 270 Воронежская обл.
На дисплейном модуле этот шлейф подключается к коннектору нижней платы.Я так полагаю,что через этот коннектор также подаётся питание на тачскрин.Вот и хочу узнать какие пины на коннекторе отвечают за это и какие напруги должны там быть.Выше в посте я спрашивал какие элементы отгнили после воды,мне дали ответ,что один резистор нулевой,а второй 390 кОм.На 390 я не смог подобрать,маленького нет такого у меня.Китайцы их скоро размером с пылинку будут делать.
даже если этот коннектор вообще не подключать, то тачскрин работает.
Rezchic
.
даже если этот коннектор вообще не подключать, то тачскрин работает.
Значит буду демонтировать дисплейный модуль и смотреть что там.Может и там отгнило что нибудь.
taxih
.
27/12/21 2 0 41 fknfqcrjt
Всем привет! После купания не работает тач. Подключил мышь по отг все работает кроме тача и автофокуса на основной камере. Купил новый экран с тачем и нижнию плату зарядки, но тач так и не работает. На разьеме тача который втыкается дисплейный шлейф присутствует напряжение 1.8 вольт.
Может кто подскажет распиновку дисплейного разьема, какие контакты отвечают за тач и какие напряжения должны быть.
основная плата выглядет как новая, нигде ни налета ни окислений нет.
даже если этот коннектор вообще не подключать, то тачскрин работает.
а вот и не угадали,
dervish
.
18/9/04 5 932 1 728 Milky Way, Sun, Earth
а вот и не угадали
DJ_TON не гадал, Вы не учитываете того обстоятельства, что его слова относятся к исправному аппарату, а в вашем экземпляре побывала вода.
Для тачей обычно нужно 2 питания — 1.8V и 2.8V (может варьироваться в небольших пределах). Отсутствие автофокуса на основной камере косвенно тоже может указывать проблему с 2.8V. Формироваться это питание может как КП, так и отдельным LDO.
taxih
.
27/12/21 2 0 41 fknfqcrjt
DJ_TON не гадал, Вы не учитываете того обстоятельства, что его слова относятся к исправному аппарату, а в вашем экземпляре побывала вода.
Для тачей обычно нужно 2 питания — 1.8V и 2.8V (может варьироваться в небольших пределах). Отсутствие автофокуса на основной камере косвенно тоже может указывать проблему с 2.8V. Формироваться это питание может как КП, так и отдельным LDO.
Нижняя плата зарядки участвует в питании тача. История такая, может кому поможет. После купания телефона перестал работать тач, все работало кроме тача и автофокуса. Нижняя плата зарядки окислилась, ну я её отмыл почистил поставил, тач один хрен не заработал. Купил китайскую нижнию плату новую без распайки компонентов.
Поставил но тач не заработал, думал капец дисплейному модулю, заказал новый. поставил новый дисплей, но тач так и не работал. Проверил материнскую плату вся как новая, разьемы нигде не окисленные. Замучился с телефоном, хотел уже выкидывать, но решил старую оригинальную нижнюю плату поставить. И эта сволочь отлично заработал. Так что нижняя плата в этом телефоне все таки учавствует в жизни тача и основной камеры.
Rezchic
.
Привет всем! Вернулся к ремонту Honor 8S. Снял дисплейный модуль и как и ожидалось там тоже влага оставила свои последствия.Оказалось всё поправимо.Но есть вопрос. У одного SMD диода (или это стабилитрон?) отгнил один пятак.Когда я выпаял деталь,то она отстрельнула от пинцета в неизвестном направлении (хрен найдёшь).До выпаивания ещё догадался сфотать это место,но по фото маркировка нечитабельна.Подскажите пожалуйста, что это за SMD был и при возможности на что его можно заменить.Заранее благодарю!
Источник: gsmforum.ru
[ТЕХНОЛОГИИ] Какие датчики находятся внутри вашего смартфона?
Современный смартфон оснащён множеством датчиков, с помощью которых выполняются стандартные функции, к которым мы привыкли.
Давайте познакомимся с датчиками в вашем смартфоне и разберёмся, для чего они нужны.

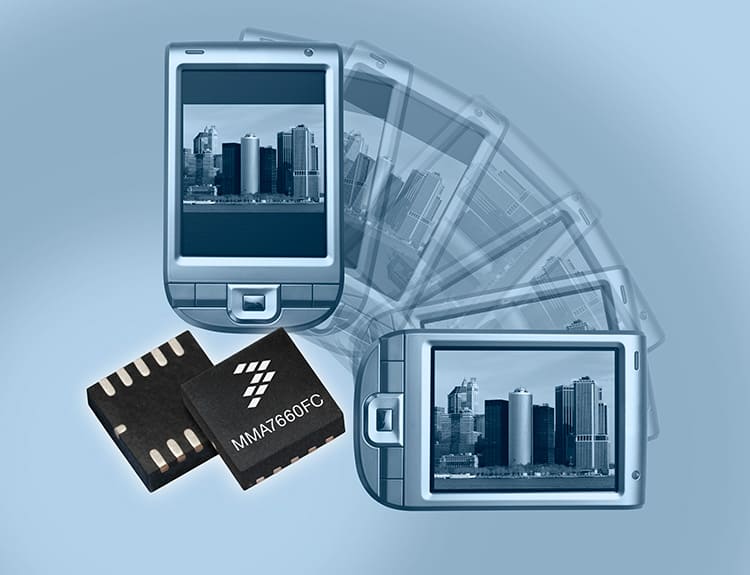

Акселерометр
Акселерометр, ещё его могут называть «датчик ускорения» или G-сенсор.
Акселерометр — это прибор, измеряющий ускорение (величину изменения скорости). Название прибора происходит от латинского «accelero», что дословно переводится, как «ускоряю» и греческого «metreō», что в переводе означает «измеряю».
В основном в устройствах акселерометр используется для определения ориентации, ударов, вибрации и ускорения координат.
Основные функции акселерометра в смартфоне:
— Автоповорот ориентации экрана;
— Реагирование на жесты и действия. Например, потрясти смартфон или перевернуть экраном вниз, чтоб заглушить вызов;
— Помогает считать шаги и помогает ориентироваться на картах.
Как это работает? У такого чипа имеется корпус, который крепится к часам или смартфону, «гребенчатая» секция с отведенными по сторонам пластинами и ряд фиксированных пластин, снимающих показания. Эта секция может перемещаться вперед и назад, изменяя значение напряженности поля вокруг контактов. Полученные данные передаются на обработку электроникой и программным обеспечением, после чего происходит вычисление физического расположения устройства.
Гироскоп
Гироскоп — прибор, имеющий свободную ось вращения и способный реагировать на изменение углов ориентации тела, на котором он установлен. При вращении гироскоп сохраняет свое положение неизменным. Само слово происходит от греческих gyreuо – вращаться и skopeo – смотреть, наблюдать.
Не следует путать гироскоп и акселерометр. Эти датчики частично дублируют и дополняют друг друга. Гироскоп также служит для отслеживания положения устройства в пространстве, но он делает это путем определения собственного угла наклона относительно земной поверхности.
Принцип его работы прост – вращающийся диск всегда сохраняет своё положение в пространстве подобно раскрученной Юле. Если попытаться его наклонить, то диск будет сопротивляться этому, а значит поворачиваться придётся кольцам, на которых он закреплён. Гироскоп устроен так, что каждое кольцо реагирует на поворот вокруг одной из трёх осей координат, а значит, в совокупности они полностью описывают положение тела в трёхмерном пространстве.
Обычно в современных смартфонах акселерометр и гироскоп работают в тандеме. Гироскоп важен для игр, дополненной реальности, а также ряда других приложений.
Магнитометр
Именно он отвечает за то, что на картах пользователь видит не просто точку, а стрелочку, указывающую в какую-сторону вы смотрите.
В телефонах-раскладушках он использовался для активации подсветки при открытии устройства. Еще одно предназначение датчика заключается в синхронизации работы смартфона с чехлом с магнитной застежкой.
Барометр
Барометр — миниатюрный датчик, расположенный в нижней части телефона и имеющий сразу несколько предназначений.
Главная задача барометра — измерение атмосферного давления, на основе чего рассчитывается высота, на которой находится телефон — чем оно ниже, тем выше вы забрались. Это может пригодиться и для определения, на каком этаже вы находитесь, и для фиксации физической активности в фитнес-приложениях и для многих других задач. Сам же барометр в смартфоне, упрощенно говоря, представляет собой небольшую коробочку с мембраной, изгиб которой определяет текущее атмосферное давление.
GPS
Современные смартфоны оборудуются приемником GPS, которая расшифровывается как глобальная система определения координат. Благодаря ей можно определить точное местоположение, ширину, долготу, направление и скорость передвижения. Система представляет собой множество спутников, находящихся в разных местах орбиты. Альтернативой GPS является спутниковая система ГЛОНАСС.
Но она не получила большого распространения из-за неточности работы. Некоторые модели смартфонов оснащены приемниками обоих спутниковых систем, что особенно хорошо в тех случаях, когда одна из них дает сбой.
Недорогие смартфоны обычно используют канал L1 для GPS-позиционирования, дающий лишь приблизительное представление о вашем местоположении. А в устройствах верхнего уровня предусмотрен двухдиапазонный GPS с поддержкой L1 и L5. При определении местоположения через канал L5 приоритетным становится сигнал, который первым достиг спутника. Тем самым отсекаются отраженные сигналы, и точность позиционирования повышается.
Датчик приближения
Основное назначение заключается в реагировании на приближение к устройству стороннего объекта. Это необходимо для автоматического отключения экрана в процессе телефонного разговора.
Во многих случаях датчик приближения представляет собой набор из ИК-лампочки и фотодиода. Первая излучает волны в ИК-диапазоне, а второй измеряет количество попавшего на него отраженного света.
Датчик освещённости
Такой датчик помогает автоматически выставить яркость экрана.
Если датчик приближения фиксирует отраженный свет, то сенсор освещения просто определяет уровень освещенности окружающего пространства.
Датчик Холла
Датчик, основанный на, так называемом, эффекте Холла, фиксирует магнитное поле и измеряет его напряженность.
Но в смартфонах используется упрощенный датчик Холла, фиксирующий только наличие магнитного поля.
Обычно датчик Холла нужен для дополнительных аксессуаров, таких, как магнитные чехлы, стилусы и клавиатуры.
