Владельцам виниловых проигрывателей начального уровня часто приходится сталкиваться с тем, что покупка внешнего фонокорректора связана с расходами, сравнимыми с ценой самой вертушки. Тем не менее, на рынке есть недорогие корректоры, которые обойдутся не дороже 5 тысяч рублей, но при этом обеспечат заметный прирост качества звучания по сравнению с встроенными в бюджетные вертушки платами. Единственный момент – для приведенных моделей из-за океана нужно будет дополнительно купить 12-ти или 5-ти вольтовый блок питания на 220 В.

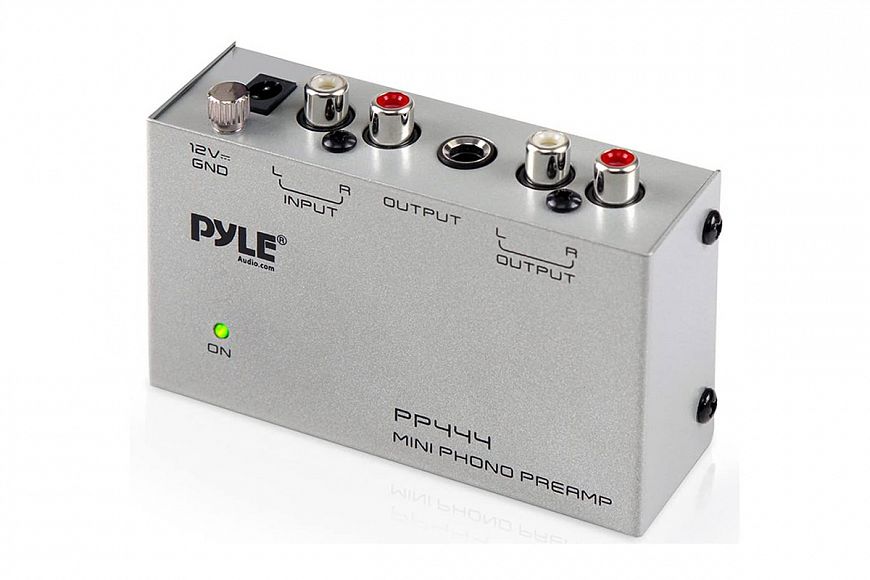

Pyle PP444
Цена – 18 долларов США
Как говорится, дешевле – только даром! Тем не менее, за счет отдельного корпуса и внешнего блока питания данный фонокорректор обладает меньшим уровнем шумов по сравнению в встроенными в дешевые проигрыватели модулями. Работает модель только с ММ-головками, чувствительность составляет 3 мВ, входное сопротивление – 50 кОм. Напряжение на выходе – 2 В, помимо пары RCA присутствует также гнездо для джека 6,35 мм.
Фонокорректор с темброблоком за 8500р с AliExpress. Ampapa A1
Rolls VP29
Цена – 49 долларов США
Удивительно, но за такие небольшие деньги предлагается фонокорректор для головок с подвижным магнитом, разработанный и произведенный в США. Коэффициент усиления составляет 42 дБ, входное сопротивление – стандартные 47 кОм, входная емкость – 120 пикофарад. Чувствительность – 5 мВ для выходного напряжения в 635 мВ, соотношение сигнал/шум – 83 дБ. Входы и выходы выполнены на разъемах RCA, есть также выход на гнезде 3,5 мм для мини-джека.

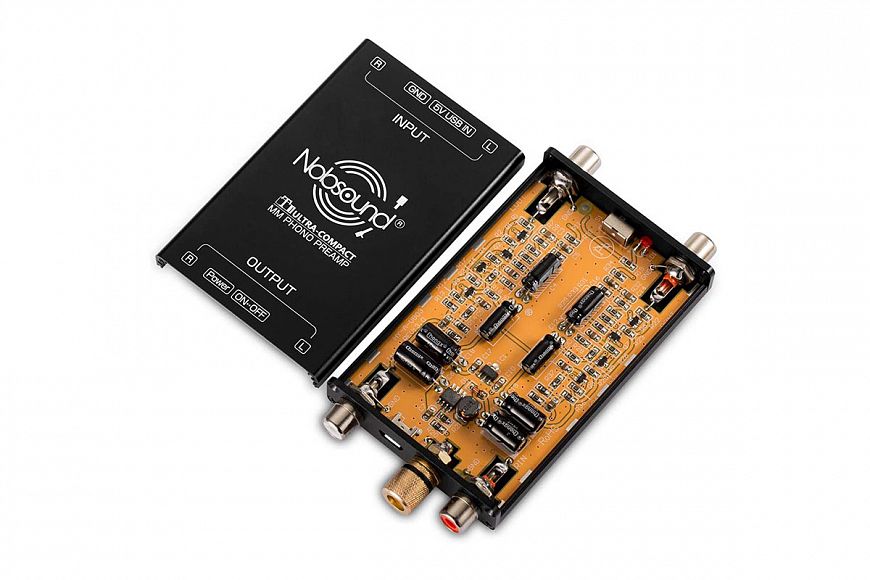

Nobsound T1
Цена – 29,99 долларов США
Редкий для данной ценовой категории универсальный корректор, предназначенный для эксплуатации с ММ и МС-головками. Питание устройство получает от внешнего USB-адаптера на 5В, так что вы сможете использовать обычную зарядку для телефона. Корпус из алюминия прошел пескоструйную обработку, а надписи нанесены методом лазерной печати. Максимальное напряжение на выходе составляет 12 В, сопротивление – 47 кОм для входа ММ и 100 Ом для входа МС. Весит этот миниатюрный корректор всего 75 граммов.

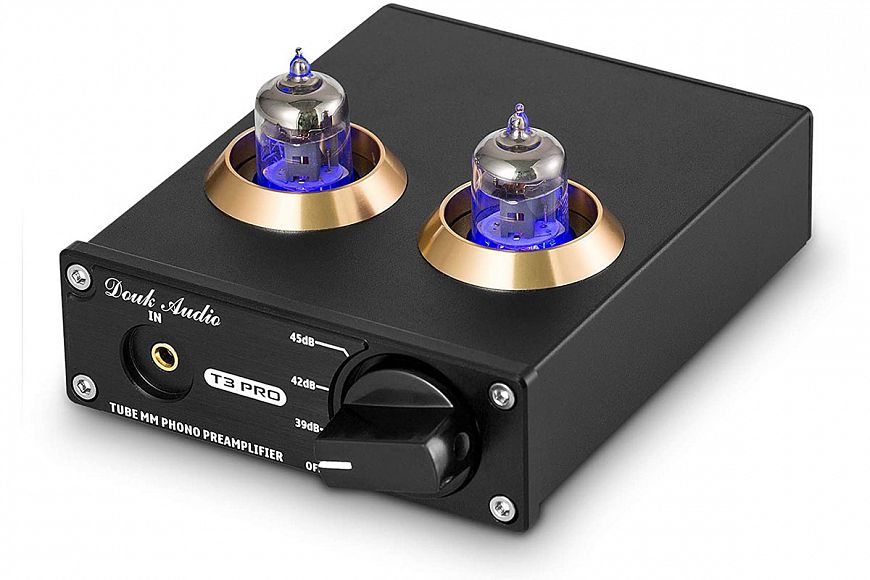

Douk Audio T3 PRO
Цена – 59 долларов США
Если заплатить подороже, то можно в рамках озвученного бюджета заполучить даже ламповый ММ-фонокорректор с переключаемой чувствительностью 39-42-45 дБ! Построена модель на двух двойных триодах 6A2, которые можно заменить на 6K4, 6J1, 6J4, GE5654, 6AK5 разных производителей. Конечно, лампы здесь работают только в качестве буфера, коррекция производится операционными усилителями.
Ламповый чудо-фонокорректор за 5000р с AliExpress
Вход и выход выполнены на разъемах RCA, на передней панели есть также гнездо 3,5 мм для подключения портативных устройств. Шасси выполнено из алюминиевого сплава, соотношение сигнал шум достигает 98 дБ, выходное напряжение – 600 мВ. Весит устройство без блока питания 310 граммов.

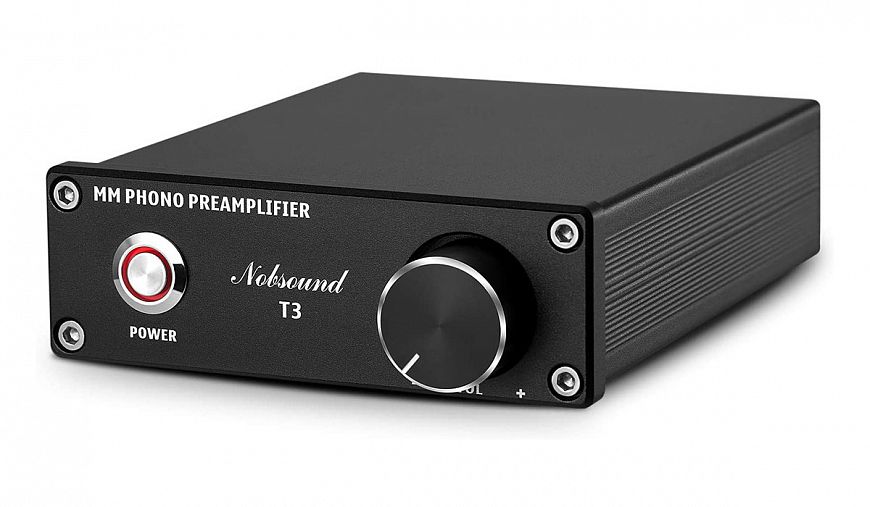

Nobsound T3
Цена – 42,99 долларов США
Этот корректор отличается наличием плавного регулятора громкости и предназначен для использования с головками с подвижным магнитом (ММ). Согласно заявлению производителя, в модели использованы более качественные и малошумящие комплектующие, позолоченные разъемы RCA и выполненный из цельного куска меди терминал для кабеля заземления. Выходное напряжение составляет 600 мВ при входной чувствительности 3 мВ, весит устройство 290 граммов.
Moukey MPAMP1
Цена – 19,99 долларов США
Несмотря на крайнюю дешевизну, эта модель представляет собой чрезвычайно гибкий инструмент для интеграции проигрывателя винила в систему. Работает фонокорректор исключительно с ММ-картриджами, однако он оснащен плавными регуляторами входной чувствительности и уровня выходного сигнала. Для питания можно использовать любой 5 В адаптер с разъемом microUSB.

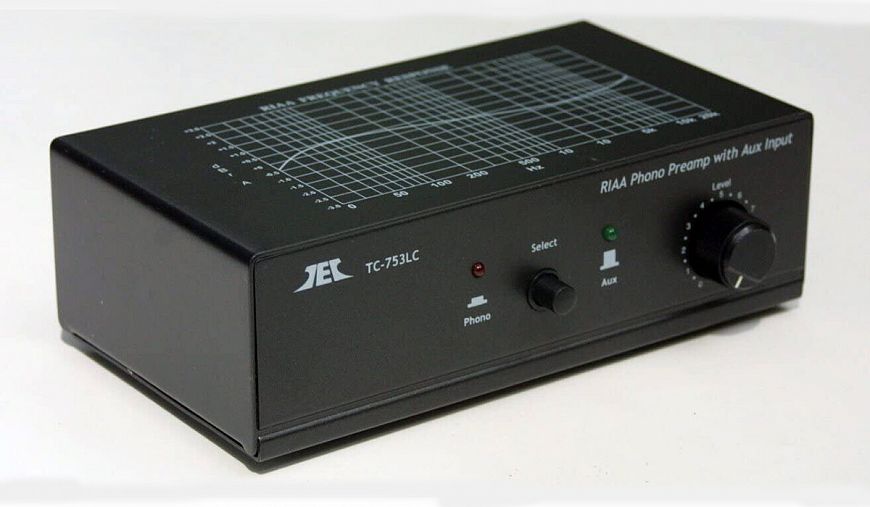

TEC TC-753LC
Цена – 55 долларов США
Строго выглядящий корректор отличается наличием графика АЧХ на верхней крышке, плавным регулятором громкости, а также переключателем между линейным входом и входом для головки звукоснимателя. Чувствительность по второму входу составляет 3,3 мВ, сопротивление – стандартные 47 кОм, емкость – 200 пикофарад. Питание потребует стандартного адаптера на 12 В, в комплект входят кабели RCA и переходник на мини-джек 3,5 мм. Весит аппарат 900 граммов.

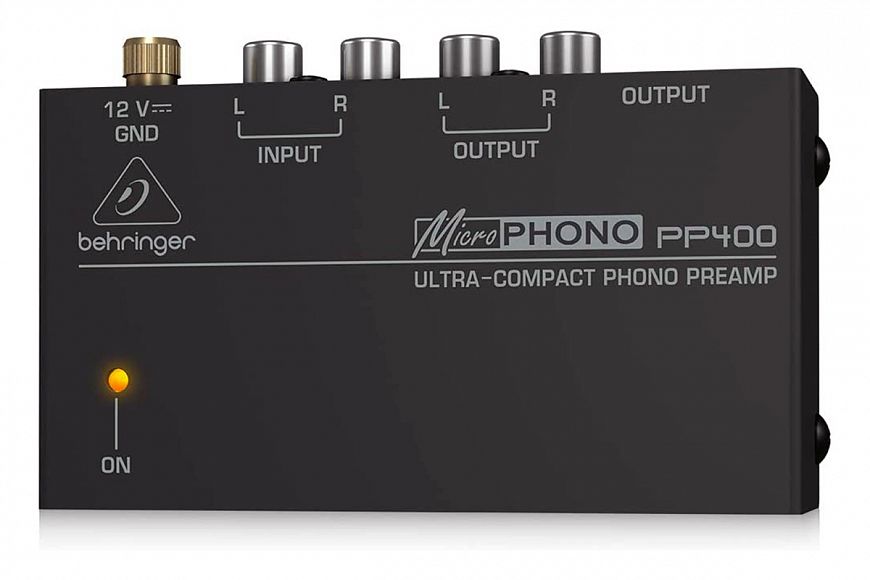

Behringer Microphono PP400
Цена – 19 долларов США
Миниатюрный и проверенный временем корректор от известного студийного бренда, предлагаемый за смешные деньги. Работает он от 12-ти вольтового адаптера, набор входов и выходов реализован на RCA, есть также дополнительный выход для джека 6,35 мм. Предназначен для использования с головками звукоснимателя с подвижным магнитом, выпускается в черном и серебристом исполнении.
Источник: www.hi-fi.ru
ZVUKAUDIO.COM
Посоветуйте подобрать фонокоректор мм на Али
Все, что связано с аудио, усилители, колонки, и.тд.
Модератор: LinuxManiac
14 сообщений • Страница 1 из 1
ValDen Сообщения: 2 Стаж: 2 года 4 месяца Репутация: 0 Откуда: Ужгород Аудио система: Еще собираю еще пока систему
Посоветуйте подобрать фонокоректор мм на Али
Сообщение ValDen » 16 ноя 2020, 23:07
Добрый вечер.
Посоветуйте выбрать на Алиэскпрессе фонокоректор ММ .
Основное требование Качественный звук.
Не ламповый.
Alex Site Admin Сообщения: 2964 Стаж: 11 лет 4 месяца Репутация: 1077 Откуда: Kiev Аудио система: Акустика: Cerwin-Vega SL-12, Heco Victa Prime 702
Усилитель: JLH1969, JLH2003, ICE125ASX2, Clone purifi Hb 3.064 ULTRA
Цап: Audient ID14 mk2, Focusrite Scarlett 2i2 3nd Gen Контактная информация:
Re: Посоветуйте подобрать фонокоректор мм на Али
Сообщение Alex » 18 ноя 2020, 13:11
Не добрался еще до них, трудно сказать. А какой у вас проигрыватель? Какой ценник допустимый для вас?
ValDen Сообщения: 2 Стаж: 2 года 4 месяца Репутация: 0 Откуда: Ужгород Аудио система: Еще собираю еще пока систему
Re: Посоветуйте подобрать фонокоректор мм на Али
Сообщение ValDen » 18 ноя 2020, 23:09
MaxoDroid Новичок Сообщения: 7 Стаж: 2 года 4 месяца Репутация: 0 Откуда: Краснодар Аудио система: DENON DRA-800H, DALI Oberon 7, DUAL CS460/Ortofon 2M Bronze
Re: Посоветуйте подобрать фонокоректор мм на Али
Сообщение MaxoDroid » 23 ноя 2020, 17:00
Просмотрел разные варианты. По внутрянке — все они сделаны с использованием одной и той же платы с двумя сдвоенными ОУ.
Интересен фоняк по ссылкам
https://Aliexpress.ru/item/400062687105 . web201603_
https://Aliexpress.ru/item/400057078866 . web201603_
https://Aliexpress.ru/item/32959719073. . web201603_
В них имеется возможность корректировать импеданс и емкость входа. Можно балансировать звук с использованием разных головок.
Да и схема там — посерьезнее.
vikfvm Почетный пользователь Сообщения: 129 Стаж: 2 года 4 месяца Репутация: 12 Откуда: Запорожская область Аудио система: foobar2000, DAC Asus Essence One (OPA1642A), Клон nСore от Юрия Игнатьева, УМЗЧВВ, Microlab Solo 7C (passive)
Re: Посоветуйте подобрать фонокоректор мм на Али
Сообщение vikfvm » 23 ноя 2020, 17:17
Я в древние времена сам собирал на дискретных элементах, с полевиками на входе и большим питанием. По этой схеме http://archive.radio.ru/web/1988/12/043/ . Звучал классно, помню
lgedmitry Гуру электроники☆☆☆☆ Сообщения: 1138 Стаж: 3 года 8 месяцев Репутация: 136 Откуда: Рыбинск Аудио система: Худ есть
Re: Посоветуйте подобрать фонокоректор мм на Али
Сообщение lgedmitry » 23 ноя 2020, 17:17
емнип LM4562 прямо в даташите схему фонокорректора содержит. Возможно стОит подумать о покупке фонокорректора на ней, или под перспективу замены
vikfvm Почетный пользователь Сообщения: 129 Стаж: 2 года 4 месяца Репутация: 12 Откуда: Запорожская область Аудио система: foobar2000, DAC Asus Essence One (OPA1642A), Клон nСore от Юрия Игнатьева, УМЗЧВВ, Microlab Solo 7C (passive)
Re: Посоветуйте подобрать фонокоректор мм на Али
Сообщение vikfvm » 23 ноя 2020, 17:31
Так же как и даташит на LME49720, который на верхнем фото, если я не ошибаюсь. https://www.ti.com/lit/ds/symlink/lme49 . e.com%252F
lgedmitry Гуру электроники☆☆☆☆ Сообщения: 1138 Стаж: 3 года 8 месяцев Репутация: 136 Откуда: Рыбинск Аудио система: Худ есть
Re: Посоветуйте подобрать фонокоректор мм на Али
Сообщение lgedmitry » 24 ноя 2020, 00:11
у меня была LME49860. по параметрам вроде б как родня с 49720. но по звуку она меня емнип не вдохновила что-то совсем. Правда это не в винил-корректоре было. Может там оно и лучше им. но вот 4562 певуча где угодно
Lektor Ветеран движения Сообщения: 1939 Стаж: 4 года 2 месяца Репутация: 115 Откуда: Александрия, Украина
Re: Посоветуйте подобрать фонокоректор мм на Али
Сообщение Lektor » 24 ноя 2020, 08:15
Не все йогурты одинаково полезны))) Не все ОУ оригиналы! Особенно из Китая.
MaxoDroid Новичок Сообщения: 7 Стаж: 2 года 4 месяца Репутация: 0 Откуда: Краснодар Аудио система: DENON DRA-800H, DALI Oberon 7, DUAL CS460/Ortofon 2M Bronze
Re: Посоветуйте подобрать фонокоректор мм на Али
Сообщение MaxoDroid » 28 ноя 2020, 22:22
Те операционники, что они ставят в готовые изделия, очень близки к оригиналам. А те, что поставляют в рассыпухе, практически все копии, порой очень неудачные и несовместимые к схемам, где стоят оригиналы.
MaxoDroid Новичок Сообщения: 7 Стаж: 2 года 4 месяца Репутация: 0 Откуда: Краснодар Аудио система: DENON DRA-800H, DALI Oberon 7, DUAL CS460/Ortofon 2M Bronze
Re: Посоветуйте подобрать фонокоректор мм на Али
Сообщение MaxoDroid » 29 ноя 2020, 16:25
MaxoDroid писал(а): ↑ 23 ноя 2020, 17:00
Кстати, это клон знаменитого фонокорректора Pro-Ject Phono Box S2
Alex Site Admin Сообщения: 2964 Стаж: 11 лет 4 месяца Репутация: 1077 Откуда: Kiev Аудио система: Акустика: Cerwin-Vega SL-12, Heco Victa Prime 702
Усилитель: JLH1969, JLH2003, ICE125ASX2, Clone purifi Hb 3.064 ULTRA
Цап: Audient ID14 mk2, Focusrite Scarlett 2i2 3nd Gen Контактная информация:
Re: Посоветуйте подобрать фонокоректор мм на Али
Сообщение Alex » 29 ноя 2020, 17:06
У меня есть Pro-Ject Phono Box S , может сравнить? Попробую попросить на тест, но обычно жлобятся
MaxoDroid Новичок Сообщения: 7 Стаж: 2 года 4 месяца Репутация: 0 Откуда: Краснодар Аудио система: DENON DRA-800H, DALI Oberon 7, DUAL CS460/Ortofon 2M Bronze
Re: Посоветуйте подобрать фонокоректор мм на Али
Сообщение MaxoDroid » 01 дек 2020, 18:58
Провентилировал вопрос по приобретению подобного фонокорректора.
Все упомянутые в теме варианты годны для звукоснимателей по цене до 260 американских карбованців или 20 кило русских рублей.
Для мойе головки Ortofon 2M Bronze (игла Nude fine line)нужен усилитель классом повыше.
Буду на алике смотреть аппараты ценой 200-300 у.е.
Serg_dy Почетный пользователь Сообщения: 95 Стаж: 3 года 2 месяца Репутация: 0 Откуда: Одесса
Re: Посоветуйте подобрать фонокоректор мм на Али
Сообщение Serg_dy » 13 янв 2021, 10:18
Рекомендую вам перед принятием решения посмотреть сначала хорошее интервью известного разработчика Николая Сухова по теме винил-корректоров, возможно после этого вы будете по другому смотреть на вещи —
Это я к тому, что даже имея в проигрывателе головку ценой в 5 килодолларов а сам проигрыватель ценой в 10 килодолларов вы все равно не сможете получить на выходе соотношение сигнал/шум более 70 Дб (я не говорю уже об уровне разделения каналов — не более 25 Дб на частоте 1 кгц). Причина банальна — физические ограничения технологии механической граммзаписи пришедшей к нам еще с 19 века, и даже первопрессы отпечатанные с новой матрицы по самой последней известной технологии DMM (Direct Metal Mastering) имеют соотношение сигнал/шум не более 70 Дб. Так стОит ли платить больше (с) ?
Источник: zvukaudio.com
Фонокорректор E834 для винила на базе китайского кита
Затеял дома теплый ламповый звук. Надо полагать, будем слушать старые добрые винилы, коих дома имеется штук 200 или больше: альбомы с операми Верди и Чайковского, Саймон и Гарфункель из 60-х и т. д.
↑ Заказываем кит
Чтобы не искать дефицитную у нас комплектуху типа ламповых панелек и т.п., заказал в Сети недорогой кит:
Заказ прибыл через 2 недели, но ламп в комплекте не было, как и схемы. Схему срисовал с платы (не впервые).
↑ Схема восстановлена по плате
Схема основана на базе знаменитого EAR834 для звукоснимателя с ММ головкой.
Оказалось, «двойное моно» — два канала, не связанных меж собой ни питанием, ни «землей» — просто Hi-End какой-то, требует двух независимых источников питания анодов. Полный «граунд-лифт»: общие шины соединяются с «землей» через небольшие конденсаторы (С12 на схеме). Можно запитать и от одного — все будет работать, но почему бы не постараться? Теплый ламповый звук.
↑ Используемые лампы
Лампы заказал следом — хорошо известные ЕСС83 из Китая. Полный аналог 12AX7 (они указаны на схеме).
Однако если имеются в наличии старые добрые 6Н2П, лишь нужно запитать накал напряжением 6.3v, и контакт № 9 каждой лампы соединить с клеммой «земля».
↑ Корпус
Начал примеряться. Плата точно поместилась в корпус перегоревшего БП от компьютера — черный и блестящий, с «германским» сетевым гнездом и выключателем.
Места под трансформатор слишком мало, да и где сейчас такой отыскать?
↑ Питание лампового фонокорректора
Только мотать самому. Для импульсного БП намотка гораздо проще. Значит, импульсник (хотя такой назвал бы высокочастотно-преобразовательным). Не так давно для других целей создавал ИБП из померкшей экономной лампы, где необходимо было втиснуть в щель дросселя пару десятков витков провода для запитки от ±5V ревербератора из старого DVD (для одной халтуры).
Но тут понадобился запас мощности: 6 Ватт для накала и по Ватту на аноды.
Накальная обмотка должна иметь запас напряжения, чтобы затем его стабилизировать в 12v (т.е. 14-16v). Две анодные — где-то по 270-300v. Под рукой оказался «силовик» от компьютерного БП. Я аккуратно разобрал сердечник, снял вторичные обмотки и половину первичной, т. к. она поверх всех.
Провод был в порядке.
Как и в описаниях в различных публикациях в сети, «первичка» содержала две половины по 20 витков, значит рассчитал и с некоторым запасом намотал накальную обмотку и две анодные.
Много витков не помещалось, значит будут ещё схемы анодных выпрямителей с удвоением напряжения.
Накальная обмотка наматывалась сдвоенным толстым проводом.
К сожалению, я не запомнил количество витков и не сохранил записи, т. к. занимался всем этим в редкие выходные, и, как оказалось, несколько переборщил. Когда на макетке собрал выпрямители, получилось на накал 24v, чего слишком, и примерно по 430-450v анодные.
Заказал DC-DC преобразователь на LM2596 тоже Китае:
Пока пару недель модуль доставлялся, «кругляш» — плата начинки экономичной лампы — я нагрузил на «первичку» намотанного трансформатора. «Вторички» нагрузил резисторами 100кΩ (пару ватт каждый), а «накалку» — на гирлянду из четырех лампочек 6.3в и 100ма.
Всё засветилось и замерялось, но транзисторы на «кругляше» сильно нагревались. Спустя 15-20 минут работы они отправились в мир иной. Порылся в запасах и нашел два больших, в изолированных корпусах транзистора S2000 (когда-то запасся для ремонта строчных разверток кинескопных телевизоров). На «кругляш» их уже не поставить.
Всю схему переместил на макетку с расстановкой под новые транзисторы. Заодно распаял дроссель и кондюки сетевого фильтра от компьютерного БП. На другой макетке стали трансформатор и выпрямители.
Т.к. напряжения намного выше, чем нужно, добавил два электронных дросселя на транзисторах MJE13003, выпаянных из еще одного «кругляша». Снова «повесил» временную нагрузку и включил через страховочную лампочку (через которую производились все макетные включения в сеть).
Анодные напряжения отличались друг от друга на 20v и их значения показались маловатыми: 210v одно и 230v другое.
На схеме звездочками обозначены R8 и R10, но в моем случае доступней для замены и подбора оказались R7 и R9. Одно я уменьшил до 560к, а вместо другого поставил подстроечник 470к последовательно с 200к. После того, как выровнял меж собой напряжения, они установились по 280v.
Транзисторы в первичной части схемы нагревались, но уже не столь катастрофично. В любом случае их ожидала установка на корпус устройства для охлаждения. Транзисторы в электронных дросселях практически не грелись. Все это безобразие установил на верхнюю часть корпуса.
Плата с трансформатором и выпрямителями не помещалась внутри, для нее был создан специальный кожух на «крыше» устройства, подальше от сигнальных цепей.
Первичная часть схемы также отгорожена жестяным экраном, который соединен с винтом клеммы «земля». Все было заземлено на этот же винт около гнезд входа и выхода. Заодно требует заземления и «минус» напряжения накала и отверстия под винты, обозначенные значком «земля», если они не получают контакт на корпус через винтовые стойки (как в моем случае).
Кроме всего, необходимо перерезать земляной провод, ведущий на корпус со средней точки сетевого гнезда. «Землю» получаем от корпуса самого усилителя мощности дополнительным проводом, соединяющим земляные гнезда фоно-корректора и оконечного усилителя.
Дроссели Dr3, Dr4 и Dr5 на выходах БП имеют по несколько витков сдвоенного провода на ферритовом кольце К12*5*8.
Весь БП смонтирован на крышке корпуса, транзисторы VT1 и VT2 стали на боковую стенку корпуса. Все было подключено к гнездам питания на плате, в панели вставлены лампы, и замерил я напряжения на этих гнездах. На накальном я отрегулировал заранее на плате стабилизатора 12.5v — без ламп и с резистором 33 ом на клеммах накала, но на обоих анодных «клеммниках» напряжение оказалось порядка 320v.
Надо полагать, страховочная лампа брала на себя десяток-другой Вольт . Померял на анодах первых двух каскадов: 100v. То, что надо. На резисторе в катоде третьего каскада примерно столько же. Так и оставил.
↑ Схема соединений блоков
↑ Пути улучшения
Уже позже подумал, что в случае повторения самой схемы этого фонокорректора «вручную», не из конструктора, стоило бы «удвоить» выход, т. е. включить параллельно по два триода в третьем каскаде, уменьшив вдвое сопротивление R13, и в каждый анод включить по 100 омному резистору (R12).
Тут кстати и 24v, если накальные нити включить параллельно две группы по «два последовательно» (или же все четыре последовательно, если применены 6Н2П).
Все это позволило бы вдвое снизить выходное сопротивление, что упростило бы согласование с транзисторным входом (при необходимости).
Вдобавок, если снова повторю подобный БП, воспользуюсь мощными полевиками и драйверной микросхемой типа IR2153, чтобы снизить температуру за счет меньших потерь, чем на недокрытом переходе КЭ биполярного транзистора.
↑ Итоги
Подать сигнал смог лишь, когда привел в порядок «вертушку» (благо, карантин и достаточно свободного времени). Ожидаемых артефактов импульсного питания не обнаружил. В колонках тишина.
Поставил пластинку: легкий шорох, но всё звучит естественно, что даже показалось странным (привычка к МР3 звучанию). Пару часов слушал пластинки: французские «сорокопятки» с Ивом Монтаном — его военные песни, «Вишневый сад» — чеховский спектакль, запись и сам диск 1963-го года, джазовые стандарты Эллы Фицджеральд. Пластинки нужно мыть, прежде чем слушать, много лет пылились.
Эпопею с «вертушкой» Technics SL-23A опишу отдельно.
Спасибо за внимание!
