Всем привет!
Очень часто многие вещи, которыми мы пользовались просто устаревают. И вроде бы выбросить жалко, и по назначению уже не воспользуешься. Считаю, что луче всего дать таким вещам «вторую» жизнь, а по назначению или нет это уже дело индивидуальное.
В нашем случае все так и задумывалось, а что из этого вышло узнаете далее.
Лежал у меня без дела старый радиоприемник, который ловил только УКВ. На данном диапазоне уже ничего не послушать, а для перестройки на ФМ нужен опыт и знания. Насмотревшись видео, решил заказать себе на Алиэкспресс специальный встраиваемый модуль, который может читать флешки и ловить радио, а после встроить его в приемник.
В общем заказал и можно сказать забыл про него, так как шел он очень очень долго, аж целых три месяца. Был очень удивлен конечно, что все дошло в целостности, хотя ни какой особой упаковки на него не было. Просто обычный китайский почтовый пакет.
В комплекте к модулю шел еще пульт дистанционного управления и немного проводов для подключения.
Лучший MP3 модуль на али

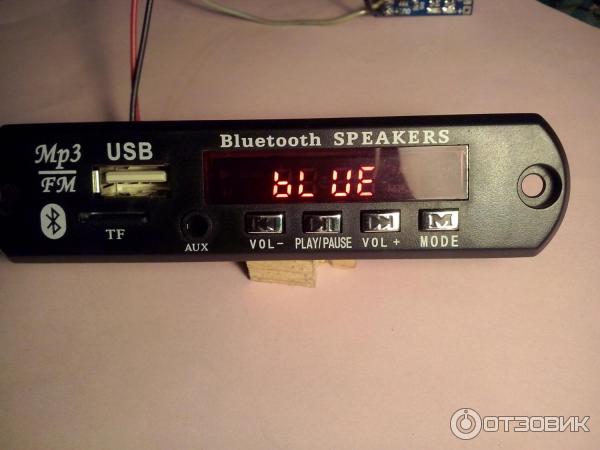

Сам модуль выглядит вот так.
По функционалу, он может читать карты памяти как USB так и SD, а так же имеется вход Aux и Bluetooth. Еще предусмотрен встроенный ФМ приемник.
На передней панели расположены кнопки управления, дисплей и разъемы под карты памяти.

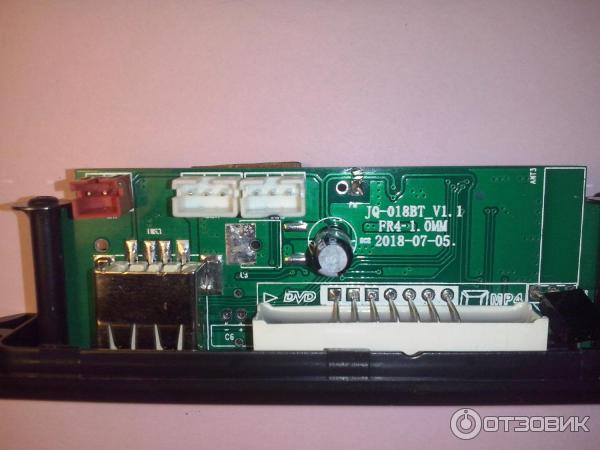

Сама плата здесь вот такая, почти все сделано все на смд компонентах, если не считать один электролитический конденсатор. Тут же можем видеть маркировку данного модуля, что тоже очень важно, по ней можно найти нужную схему под него.
Все разъемы для подключения промаркированы, что куда подключать разобраться не сложно.
Данный Мр3 модуль рассчитан на 5 В питание, но они бывают еще и на 12 В. Отличает их только наличие стабилизатора, который понижает с 12 до рабочих 5 В. В данном случае на плате можно видеть место куда он не запаян.
На обратной стороне платы находятся все основные рабочие детали.
Теперь подробнее расскажу обо всех функциях. Для тестов решил воспользоваться обычным литиевым аккумулятором 18650. Конечно это не чистые 5 вольт, но работать будет.
Подключив стандартные провода в разъем для питания, которые шли в комплекте. сразу стало понятно, что китайцы приготовили интересный сюрприз. Красный провод это оказывается тут минус, а черный плюс, хорошо, что я сразу проверил куда идет масса, а то могло случится все что угодно.

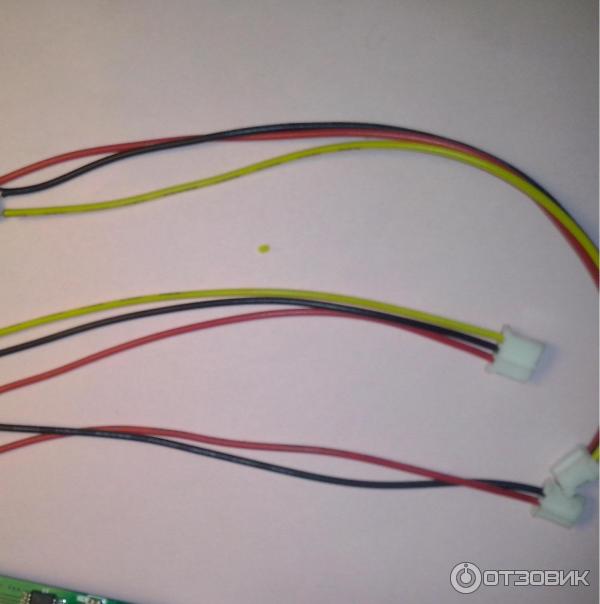

Сами провода тут не высокого качества, кончики уже залужены, но в дальнейшем пришлось их укорачивать и залуживать заново, ни каких проблем с этим не возникло.
Вот такие. Длинна у них примерно 15 см.

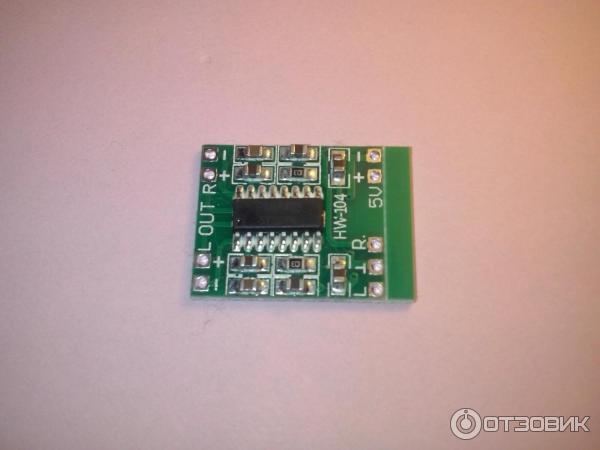

Ну ладно, подключил, вроде все заработало, но для нормальной проверки нужен еще усилитель звука, взял вот такой PAM8403. Конечно это не лучший вариант, но другого не имелось.
Подключение не заняло много времени, единственное пришлось перекинуть клемму проводов подачи сигнала из одного разъема в другой. Один работает, а другой я так и не понял зачем?
Не без трудов, но все заработало.
Все как говорится на скорую руку, но главное как он в работе.

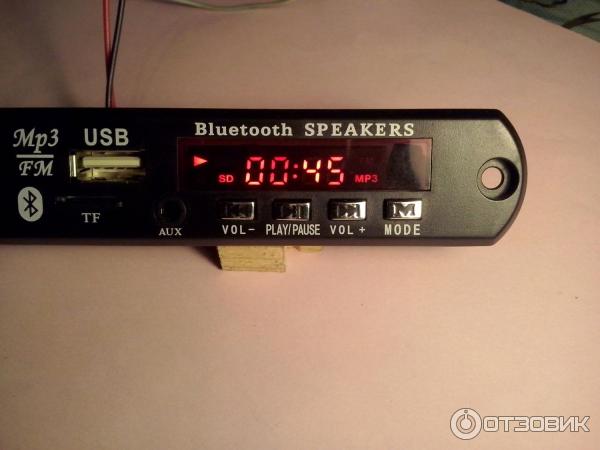

Флешку читает данный модуль хорошо, пока без глюков, есть небольшая задержка когда листаешь треки, но в целом нормально. При этом на дисплее отображается длительность текущего трека.
С подключением по блютус есть недочеты. Мой телефон совсем не хотел коннектится с модулем, хотя другие работали с ним нормально. Почему такое происходит мне до сих пор не понятно.
Кнопкой MODE можно переключать режимы работы, с мп3 на Bluetooth и другие.
В общем модуль оказался вполне рабочим, при работе если поставить на паузу или выключить звук, то в динамике слышен небольшой гул(фон). Во время прослушивания музыки этого не слышно. В общем тут еще и сам усилитель может давать шум, да и модуль тоже немного фонит, видимо это из-за Bluetooth, хотя это только мои догадки.
Еще одним недостатком этого девайса является отсутствие запоминания громкости. Если модуль выключить и снова включить, то он заорет на всю громкость. Считаю, что это самый большой недостаток данного устройства. Очень неудобно, приходится убавлять, в общем если ставить его нужно где можно будет убирать громкость регулятором.

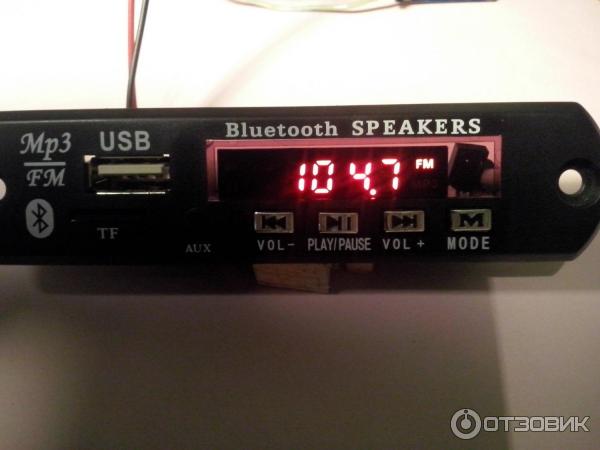

Поймать радиостанции мне на нем удалось с большим трудом и то без усилителя и с антенной в 2 метра провода. В общем как радиоприемник в нашей местности этот модуль слабоват, в городе возможно будет хорошо работать, но утверждать не могу.
Что мне понравилось, так это управлять этим модулем с ПДУ. Реагирует он на него отлично, не глючит. С ним можно выбрать из эквалайзера нужный режим, что тоже удобно.
Тут он вот такой, стандартный для всех Мп3 модулей.

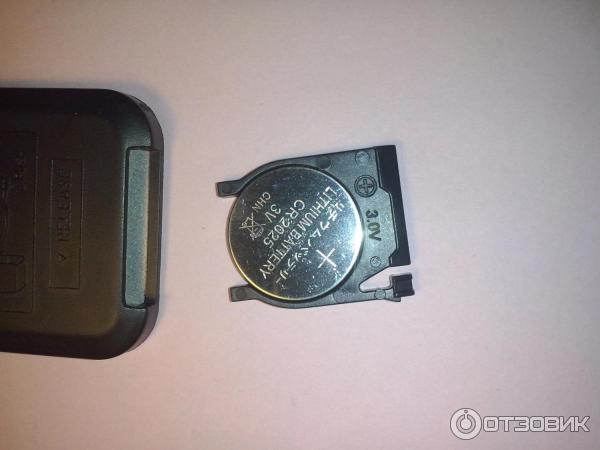

На удивление он шел уже с батарейкой, что тоже неплохо.
В общем при таком слабом приемнике использовать его как радиоприемник у меня не получилось, в общем решил смастерить что-то типа мини усилителя с независимым питанием от аккумулятора 18650. Получилось как-то так.
За усиление звука отвечает все та же PAM8403. По качеству звучания получилось вполне сносно, как по мне. Да и сами колонки от китайского магнитофона, которые валялись без дела не самого лучшего качества, думаю с более качественной акустикой звук будет более приятный. В общем послушать где-то на улице или во дворе пойдет, громкости хватает.
Сам модуль вполне рабочий, единственное его сильный недостаток это отсутствие запоминание громкости, а так за такие деньги очень даже годный оказался модуль.
Покупать или нет это уже решайте сами.
Всем спасибо за внимание!
Источник: otzovik.com
Встраиваемый bluetooth mp3 fm usb модуль
Как-то в Инете увидел ролик о небольшом, но очень полезном девайсе, а именно о bluetooth mp3 fm usb модуле, который превращает старую магнитолу, колонки, музыкальный центр и все прочее в довольно современное мультимедиа устройство.
Полный размер
И я реши попробовать заказать это чудо-нанотехнологий с известного каждому сайта. Плюс цена в 244 рубля, однозначно намекает на обязательность покупки.
Полный размер
У меня в наличии, дома и в гараже присутствует много старой аудио-техники: магнитола, муз. центр из 2000-х годов, различные колонки он компа.
Полный размер
Самым бесполезным был муз. центр, т.к. проигрыватель CD-дисков в нем сломался где-то лет 7 назад, на деках растянулись пасики и кассеты он не играл. Из всех полезных функций в нем функционировало только радио и AUX. Получился приемник с двумя колонками по 70 Вт.
Поэтому решил, что данный модуль буду внедрять в музыкальный центр, в районе выдвижного CD-лотка.
Для этого пришлось немного разобрать центр, вытащить лоток для дисков и врезать туда модуль, места он занимает крайне мало и отлично поместился с фронта лотка:
Полный размер
Полный размер
Модуль вставлен в лоток
Далее остается подключить питание на модуль и вывести Audio-out разъемы на вход AUX-центра. Питание модуля осуществляется напряжением от 5 до 12 Вольт. Долго искал на плате центра где бы взять такое напряжение, но все что находилось было в районе 24 вольт, а так как я ни разу не электрик или электронщик (не знаю как правильно), то решил не мучиться, а поставить блок питания от телефона на 5 вольт, подключив его к 220 вольтам блока питания самого центр, а с него уже запитывать модуль bluetooth mp3.
Схема моего подключения выглядит примерно так (как же неудобно рисовать в Paint):
Полный размер
Схема подключения
Блок питания от мобилки притянул стяжкой к дну центра, контакты заизолировал и подключил через, разъем папа-мама к блоку питания центра:
Полный размер
Вид изнутри:
Далее тремя проводками подпоялся к AUX-входу центра, можно было сделать и на тюльпанах, но так ничего не торчит наружу:
Полный размер
Подключение к AUX
Далее все проверяем на работоспособность и собираем в единое целое:
Полный размер
Старый центр AIWA с установленным модулем
Полный размер
Процесс включения: включаем центр, выбираем крутилкой или пультом от центра AUX вход, пультом от модуля (маленький цветастый) включаем сам модуль. Выбираем кнопкой MODE по кругу: FM, bluetooth, USB или AUX.
Если использование модуля не нужно, то просто выключаем его, и слушаем радио на самом центре.
Впечатления: USB-флешка играет отлично, распознал флешку на 8 и 16 Гб (FAT 32), bluetooth — отлично, телефон подключился сразу же, треки на телефоне можно перематывать как на самом телефоне, так и пультом от модуля. Встроенное FM-радио поймало только станции с мощным сигналом, работает только автопоиск. Встроенный в модуль AUX не использовал, на плате есть еще гнездо под микрофон — не стал разбираться.
В итоге, отличное устройство, чтобы оживить старую аудиотехнику, буду заказывать еще один модуль и монтировать его в отдельном корпусе с блоком питания и аудиовыходами — будет портативное устройство для подключения к другой технике.
Видео для вдохновения:
Всем спасибо за внимание!
P.S: Старые пасики поменял на новые, дека заработала.
Upd: 31.10.2021 долгое зажатие кнопок перемотки трека (синяя влево и вправо) — переключает папки на флешке!
Источник: www.drive2.ru
Подборка аудиомодулей и усилителей с Aliexpress для самодельных систем
Несколько полезных новинок для самостоятельных проектов: самые лучшие и проверенные аудиоусилители, фильтры, модули, предусилители, радиоприемники и многое другое. Уверен, многие встречали удобные и полезные модули для радиолюбителей и ардуинщиков на Aliexpress. Я предлагаю действительно интересный топ из 10 товаров.
Работает с ESP8266 через SPI. Отладочную плату ESP8266 можно приобрести в этом же магазине. Прошивки и весь проект можно найти на Hackadaу, а также доступна дополнительная информация и прошивки на Github.
Недорогой MP3 декодер с Bluetooth для самоделок и встраивания в музыкальные центры и магнитолы. Очень компактный. Цена чуть больше $1. Есть вариант с распаянными коннекторами.
Один из востребованных компонентов и модулей для создания серьезной самодельной акустической системы формата 5.1. В комплекте есть плата с выходом (тюльпаны), есть общая регулировка громкости, а также регулировка каждого канала.
Стоимость весьма скромная, всего $1. Продается в виде комплекта для самостоятельной сборки. Я брал для подключения к портативной колонке на даче. Еще альтернативная ссылка и другой магазин.
Представляет собой собранный модуль радио с FM-диапазоном на 76-108 МГц. Основа — микросхема TEA5767 FM.
Есть выход для ардуино, есть отдельно вход для антенны. Телескопическая антенна с jack 3,5 мм в комплекте.
Мощные панели с комбинированными усилителями, для встраивания в корпус
Подходят для встраивания в деревянный корпус или корпус из МДФ/ДСП. Присутствуют отверстия для крепежа и необходимые входы и выходы. Конструкция смонтирована на панели-радиаторе и не требует активного охлаждения.
Готовые модули-фильтры предназначены для разделения каналов для акустических систем. НЧ-ВЧ-СЧ можно встроить в колонку для разделения на три динамика (трехполосная АС), а НЧ фильтры пригодятся для сабвуферов.
Редкая вещь, предназначен для питания усилителей можности. Работает неплохо, выдает напряжение холостого хода ±34в. Подойдет для самоделок.

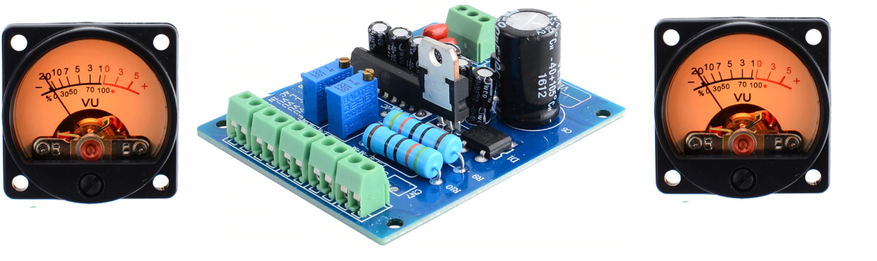

Винтажный аналоговый индикатор добавит изюминки в корпус для усилителя. Показывает уровень мгновенной мощности (VU) на выходе усилителя.
