Изучая возможные способы регулирования контуров водяного теплого пола, рассмотрел предложение водяных соленоидных клапанов с Aliexpress.
Информацию о соленоидных клапанах с Aliexpress решил опубликовать — вдруг еще пригодится.
Особенности соленоидных клапанов, которые необходимо знать перед выбором.
Начиная подбирать соленоидный клапан для управления водяным теплым полом я уже имел некоторые предварительные представления об особенностях этих устройств.
1. Соленоидные клапана бываю прямого и непрямого действия. Что такое соленоидные клапана прямого действия однажды пришлось выяснить на практике: когда подпирающее давление падает — клапан начинает течь.
Клапана прямого действия, чтобы они держали, должны иметь подпирающее давление рабочей среды.
Так что информация на наклейках клапанов о том, что рабочее давление 0MPa-1MPa может не соответствовать действительности.
Но это неважно для наших целей, поскольку для управления водяным теплым полом подойдут и такие клапана — их будет запирать насос смесителя теплого пола. Если насос выключится, то клапана откроются — но циркуляции в этом случае все равно не будет.
Маленький электромагнитный клапан на 5 В с Aliexpress
2. Катушки сильно греются. Настолько сильно, что может даже возникнуть вопрос в возможности работы клапана непрерывно.
В отзывах покупателей часто можно встретить заявления о сильном нагреве, на что покупатель парирует, что катушка высокого класса и высокая температура не страшна для нее и является нормой.
Коллектор теплого пола будет скрыт и с охлаждением катушек будут проблемы — поэтому это очень важный момент.
3. Для управления теплым полом больше подойдут соленоидные клапана нормально-закрытые, поскольку контур теплого пола в помещении большее время будет закрыт, чем открыт.
Обзор соленоидных клапанов.
Рассмотрим сленоидные клапаны, размером DN15, нормально закрытые, 220В. В обзоре моделей соленоидных клапанов будет приведена цена на текущий момент и ссылка на товар на Aliexpress.
1. Дешевый соленоидный клапан.
Стоит от 500р. Aliexpress кишит такими клапанами.
Но это страшный какой-то и подходит разве что для управления поливом помидор.
Более нормальные стоят 700-900р.
2. Более-менее нормальный соленоидный клапан.
Он похож на предыдущий, но видно, что катушка уже немного получше. Заявлено, что клапан годится для непрерывного использования 24 часа.
В описании указано, что круглая катушка стальная и это позволяет лучше рассеивать тепло. Сомнительное утверждение.
3. Соленоидный клапан с приличной катушкой.
Клапан электромагнитный с Aliexpress
Приличность катушки заключается в том, что она с разъемом и монолитная — именно такого исполнения катушки на водяных клапанах для противопожарных целей. Можно найти такую катушку, продающующя отдельно от соленоидного клапана за 820р. То-есть львиную часть стоимости соленоидного клапана составляет катушка.
Тут начинается интересное.
В примечании к товару сказано: «Этот соленоидный клапан подходит для непрерывного открытия в течение 24 часов без перегорания. Если время включения меньше 1 часа, рекомендуется выбрать дешевый электромагнитный клапан. И ссылка не предыдущий клапан с текстом «Время непрерывной работы составляет менее 1 часа».
То-есть заявление в описании предыдущего соленоидного клапана о работе 24 часа просто рекламный текст.
4. Соленоидный клапан для горячей воды.
Во первых — что значит для горячей воды? Предыдущий клапан в спецификации имеет рабочую температуру -5~80 градусов, но нигде явно не указано, что он для горячей воды.
У этого клапана при заказе можно выбрать температуру рабочей среды 80 или 120 и не факт, что предыдущий клапан отличается от этого с опцией на 80 градусов. То-есть это тот-же клапан, но подан в другом виде.
Зато вилка прозрачная и имеет светодиод. Разница в цене именно на величину вилки со светодиодом.
5. Соленоидный клапан с водонепроницаемой катушкой.
Заявлено, что катушка имеет IP68 исполнение. Нет разъема, а выходит просто запаянный провод. Сомневаюсь что такое исполнение лучше — в месте установки коллектора теплого пола не предполагается водопад.
6. Соленоидный клапан из нержавеющей стали.
Нержавеющая сталь позволяет использовать альтернативные среды.
Понятно, что серебристый цвет и заявление продавца с Aliexpress не значит, что клапан действительно из нержавеющей стали.
Но нам это неважно, поскольку для воды не нужен клапан из нержавеющей стали.
Нам этот клапан интересен в качестве примера.
Тем, что в описании товара есть спецификация, где наконец-то уже можно увидеть класс катушки.
Заявлено, что круглая катушка у этих клапанов имеет B-класс, а продолговатая — H-класс.
Круглые катушки самых первых в обзоре клапанов намного хуже выглядят, чем эта (вероятно те катушки очень быстро перегорят).
Можно предположить что и эта продолговатая катушка тоже лучше, чем продолговатая катушка у предыдущих клапанов.
На фото видно, что катушка отличается и имеет синий шильдик сверху, хотя на предыдущих клапанах у катушки белая наклейка наклейка сбоку.
Но в прикрепленных фото отзывов довольных покупателей видим что присылают клапан с такой же катушкой, как и у предыдущих в обзоре.
7. С энергосберегающим блоком.
Это тот же клапан, что и за 1450, но с энергосберегающим блоком, через который осуществляется подключение катушки. Энергосберегающий блок призван уменьшить потребление электроэнергии и нагрев катушки. Как этот энергосберегающий блок все это делает — непонятно.
В других магазинах Aliexpress энергосберегающий блок можно купить отдельно, как в виде разъема на катушку, так и в виде отдельного устройства с 4-мя проводами. В отзывах покупатели отмечают, что действительно — нагрев катушки меньше.
В российских магазинах энергосберегающий модуль стоит дешевле, чем на Aliexpress — 521р: https://www.kipspb.ru/catalog/6598/element305128.php
8. Высокого давления 16 bar.
В описании товара мы видим заявления: «Operating pressure: 0~16 bar» и «Coil Insulation Level H».
В таблице характеристик указана правда — что минимальное рабочее давление 0.3 bar.
Надпись на картинке переводится:
«Напряжение питания, мощность и модель четко обозначены.
Электромагнитный клапан работает в одном направлении, иначе произойдет утечка воды.»
То-есть то, что модель, которую тебе пришлют, четко обозначена — уже достижение.
9. Высокого давления 1.6 bar c катушкой класса F.
И ценой всего 1470р.
Эти клапаны бывают нормально открытые и нормально закрытые.
На шильдике можно прочитать, что рабочее давление 0.03 bar — 1.6 bar.
То-есть 1.6 bar понимается как уже высокое давление.
В спецификации указано, что катушка класса F — сложно поверить, что за такую цену это возможно.
10. Низкого энергопотребления.
В описании продавец заявляет: «катушка F-класса серии SM с низким энергопотреблением, низким нагревом и длительным сроком службы».
11. Низкого энергопотребления, компактный, прямого действия.
Да, в заголовке указано, что прямого действия.
В описании читаем: «SLP компактный серии 2/2-way. Катушка F-class или H-class» (наверное в зависимости от размера и нормально открытый или закрытый клапан).
Выводы.
Из рассмотренных моделей соленоидных клапанов можно сделать выводы, что основа клапана — это катушка. Ее выбору и стоит уделять повышенное внимание.
Исполнение катушки соленоидного клапана.
Катушки соленоидного клапана по влагозащищенности бывают трех исполнений: coli-S(IP65), coil-F(IP68), coil-T.
Для наглядности имеет смысл рассмотреть вот такой нормально-открытый клапан прямого действия, где явно можно выбрать исполнение катушки: s.click.Aliexpress.com/e/o1KhvR9W
Вот что пишет производитель:
Катушка-T: с использованием металлического корпуса.
Преимущества: быстрое рассеивание тепла и низкие температуры катушки;
Он не является водонепроницаемым и влагостойким, подходит для использования в помещении.
Катушка-S: процесс литья под давлением закрывает эмалированный провод внутри.
Преимущества: защита IP65, может работать в суровых наружных условиях, влагонепроницаемый.
Катушка-F: окружена методом литья под давлением
Эмалированный провод внутри.
Преимущества: IP68 Защита, может работать
Он используется в пределах 2 м под водой и имеет водонепроницаемую функцию.
Виды катушек соленоидных клапанов.
В обзоре соленоидных клапанов можно увидеть несколько типов катушек.
Круглые и продолговатые различного исполнения.
Квадратные.
Синие.
Классы катушек соленоидных клапанов.
В описании клапанов, что подороже, можно встретить характеристику Coil Insulation Level — уровень изоляции катушки.
Академическая информация такая.
Номинальная изоляция — это максимально допустимая температура обмотки трансформатора, работающего при температуре окружающей среды 40°C.
Изоляционные системы классифицируются по температурному рейтингу.
В следующей таблице приведены различные доступные системы изоляции.
Есть еще такая таблица с другой информацией:
В российских магазинах можно встретить такую расшифровку:
130°C класс B;
180°C класс H.
Применительно к товарам Aliexpress можно сделать только предположение — катушка какого класса придет к вам вместе с клапаном:
Круглые и продолговатые катушки — класса B или ниже.
Квадратные катушки — класса H или класса F.
Синие катушки — класса F.
Другие магазины на Aliexpress.
В обзор попали клапана одного магазина, SuZhao Store.
Еще два магазина, посвещенные соленоидным клапанам: YAFA Store и Solenoid Valve Store
Необычные товары.
В качестве прикола вот такой гибридный монстр.
Источник: fil-tec.ru
Электромагнитные клапана фаз с Алиэкспресс.
Этой зимой моя машина начала жестко тупить, троить и заставлять прыгать обороты на холостом ходу. Причем скачок оборотов учащался в зависимости от напряжения на катушку. Тормоз, ручной тормоз, подогрев, обдув стекол и тд создают это напряжение, вызывая астму при таком диагнозе.
Иногда вплоть до того, что приходилось останавливаться, ждать, заводить, ждать и только тогда трогаться иначе ехать будешь, как на 1.2 литре. Я так выехал на кольцевую, тапок впол, а машина не едет! Сзади фура несется, думает я разгонюсь, а я на измене, думаю сейчас задавит нахрен)) Но если хорошо прогрел машину, то бывало все отлично. Позже, педалями диагностировал ошибку 1462.
Клапана стоят неистово дорого. Изначально я готов был купить у чувака оригиналы чуть подешевле, но он не ответил, пропал куда-то. И тут наткнулся на чудо клапана с Али. Ни одного отрицательного отзыва. Стоят копейки.
Думаю, а чего-бы нет! Спустя месяц привезли мне до двери.
Полный размер
В коробке и пленке, обе в колпачках, один я снял для демонстрации
Никаких маркировок на них вы не увидите.
Далее пошел процесс замены, долго не мог найти ключ, который влез бы. Думал уже в сервис сгонять, пусть там за 5 мин поменяют, а замена оказалась 1000р! И нигде дешевле. Ну нахрен, подумал я, за работу на тяп ляп. Даже написал кому-то на драйве за помощью. Однако, вовремя мне помог один человек, соорудив из трубы, ключа и головки некий инструмент)). Мы с ним еле выкрутили передний клапан!

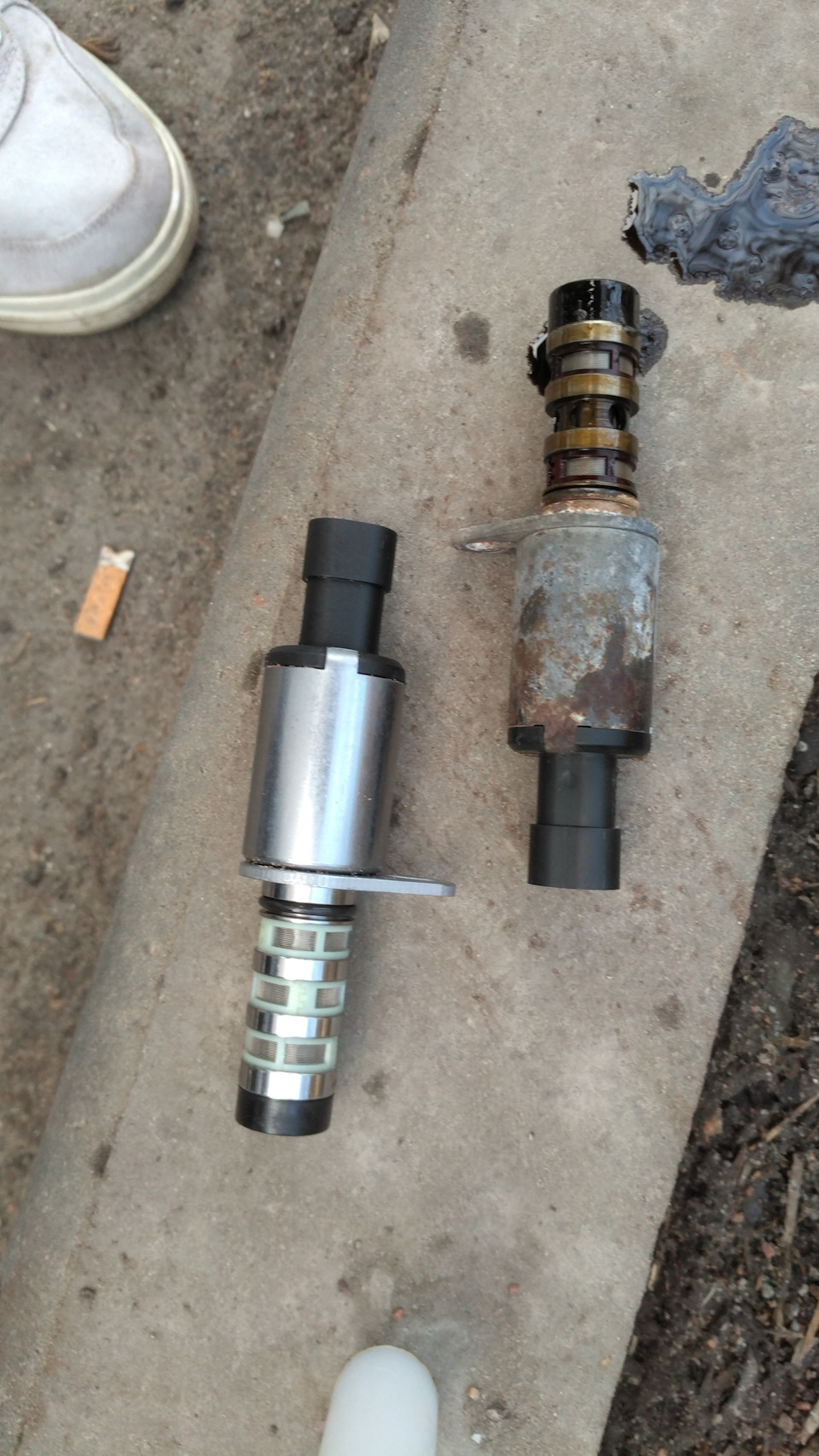

Мы за этот клапан, машину сантиметров на 10 поднимали наверное)) С горем пополам выкрутили, чуть-чуть масла стекло на подложенную тряпку и протерев основания я вставил новый.
Полный размер
Старый уже реально старый(
Источник: www.drive2.ru
Выбор электромагнитного клапана с Aliexpress
Фотки второго клапана действительности не соответствуют, т.к. продавец не знает мощность катушки и в отзывах на фото только напряжение и частота указаны.
Первый клапан я первый раз вижу.
Кто-нибудь пользовался этими клапанами?
2018-06-15 15/06/2018 10:15:51
#2508696
526 339
Архангельск
13 час.
HapsonS
Фотки второго клапана действительности не соответствуют, т.к. продавец не знает мощность катушки и в отзывах на фото только напряжение и частота указаны.
Ну почему-же, на фото указан ток 29mA. Умножаем на напряжение, имеем мощность.
У меня есть эта модель. В работе есть только намек на нагрев. Также есть измеритель мощности. Если нужно померять — могу точно.
2018-06-15 15/06/2018 10:57:51
#2508713
121 7
5 года
На фото продавца указан ток, точнее на одном фото 29мА, на другом 17мА. Они эти фотки друг у друга тырят.
А вот на фотках покупателей маркировка совсем иная, там только 220V AC и все
