Диспенсер Xiaomi. Разборка и ремонт №2. Устраняю проблему пенообразования.
Около девяти месяцев назад я написал обзор на тему разборки и ремонта небезызвестного диспенсера от Xiaomi. Подобных диспенсеров у меня два. И вот тогда один из них сломался. Перестал работать вообще. Тогда была проблема с тем, что залило плату пеной в ходе эксплуатации.
Она окислилась и дорожки на плате разрушились.
У второго же диспенсера проблема другого характера. Если поднести руку, то диспенсер жужжит, но пену толком не выдаёт. Её появляется или очень немного, или она вовсе не образуется. И подобные ситуации описывали у меня в комментариях под прошлым обзором. Я решил, что там скорее всего ничего серьёзного. Может трубка какая соскочила.
В общем для начала нужно было разобрать, а дальше уже будет видно.
Второй диспенсер (который ремонтировался в старом обзоре) тоже как на зло сломался. Но там ничего серьёзного. Залило аккумуляторный отсек мылом. Причём уже второй раз. Ну и все клеммы на нижней крышке окислились разумеется.
Xiaomi диспенсер не работает. Чиним удачно
В общем нужно браться за дело. Напомню как разобрать подобный диспенсер. Нужно в нижней части, там где батарейный отсек, просверлить отверстие примерно в этом месте
Можно чуть правее, левее не стоит. Можно повредить трубку.
Далее в отверстие (я сделал 10 мм) нужно вставить какую-то длинную штуковину, упереть её в верхнюю крышку и нанести несильный удар. Кто-то писал что, делал это вязальной спицей через существующее отверстие, но как по мне, то такой метод малость стрёмный. В общем я использовал вот такой стержень диаметром 8 мм.
Вставил его в отверстие, погрузил, если можно так выразиться, в недра диспенсера, упёр в крышку и нанёс лёгкий удар резиновым молотком. Крышка открылась. Вставлять стержень нужно под прямым углом, иначе можно будет задеть плату управления, которая размещена на крышке.
Отсоединям разъёмы и убираем крышку пока в сторону
В прошлый раз разборка диспенсера на этом практически и была закончена, единственно что я ещё тогда отсоединил его «носик» из которого выходит пена и достал из под него плату с датчиком приближения.
В этот раз придётся разбирать основательно, потому что трубочки все на месте, ничего не отвалилось и не повредилось. На вид всё целое.
Поскольку диспенсер жужжит, значит с двигателем всё нормально. Проблема может быть либо в насосе, либо в «носике» который явно является не просто пластмасской, а неким устройством создающим пену, ну и может там фильтр какой-то присутствует.
План значит у меня такой: я разбираю второй диспенсер, который работает и буду брать из него детали и подкидывать на нерабочий, что бы выяснить, что конкретно неисправно.
Продолжим разборку.
Откручиваем четыре маленьких самореза и снимаем «носик» вместе с платой, на которой расположен датчик
Один из читателей, разбирал свой диспенсер, и у него место посадки носика, через которое у меня затекла пена, было обработано герметиком. Вот его фото
Диспенсер у него был выпущен 2019.12.09. Я не знаю когда был выпущен мой, но у меня и у более нового диспенсера силикона никакого нет. Но за год эксплуатации никаких проблем с попаданием пены не возникало.
Идём дальше. Откручиваем ещё два самореза и снимаем клеммную планку
Осталось открутить ещё четыре самореза и можно будет извлекать двигатель с насосом
Вот два двигателя с насосами. От старого и нового диспенсера. И они отличаются
Слева старый, справа более новый. Старый собран на саморезах, более новый на проволочных защёлках
Соответственно и шурупы для крепления у них разные
У старого более длинные. Но судя по габаритам они должны быть взаимозаменяемы. «Носики» одинаковые
Кстати плату с датчиком я от греха решил покрыть лаком для ногтей. Больше ничего другого не было
Превентивная мера, так сказать.
Насос более нового диспенсера я кстати разбирал. Но по своему скудоумию не сфоткал. Но вот есть фото от комментатора, кстати с описанием схожих проблем из-под прошлого обзора
Там диспенсер немного другой, но внутреннее устройство насоса выглядит также. По своему функционалу напоминает ТНВД для бензиновых двигателей, у которых топливная рампа с высоким давлением.
Насос вроде бы симметричный, но на дне у него есть отверстие для подсоса воздуха. И его нужно устанавливать так, что бы это отверстие совпадало с отверстием в резиновой прокладке которая стоит в корпусе диспенсера
В общем забрасываем движок с насосом от старого диспенсера в новый, всё собираем, включаем и подносим ладонь.
И… Ничего не работает. Слышно как движок урчит, но пена не идёт. Значит дело скорее всего в носике. Я открыл крышку и там меня ждала неожиданность
Одну из трубок сорвало с носика и внутренности диспенсера залило мыльной водой. Пришлось всё обратно разбирать, вытирать и просушивать. Но теперь то становится понятно, что дело точно в «носике». Он просто не пропускает мыльную воду через себя. Видимо забился.
Я попробовал подуть в один и второй, и в старой модели «носик» продувается, а в новой нет.
В общем собираю всё обратно, ставлю носик от старого диспенсера и, вуаля
Всё заработало.
Нужно как-то решать вопрос с этой деталью. Разобрать сходу её не получилось. Попробовал искать на Али по фото. Безуспешно.
Решил что нужно всё-таки разбирать. Попробовал опустить в кипяток на несколько секунд и разъединить. Не получилось. Тогда я опустил в кипяток и прошёлся по кругу в месте сопряжения лезвием ножа, расшатывая при этом нож в разные стороны. Наконец-то получилось
Внутри обеих частей «носика» видны сеточки фильтров
И что-то мне подсказывает, что это вовсе и не фильтра, а сеточки благодаря которым и образуется пена. Хотя в одной части возможно и фильтр. Вытащить мне их не удалось, как я не пробовал. Сидел я и размышлял про то, каким образом мне бы прочистить эти сеточки и меня осенило. Трилон Б. Мне же завтра его должен привезти продавец с аукциона.
Благодаря наводке от uncle_sem я себе приобрёл пакет Трилона Б. Лот был весом в 150 г, но у продавца оказались в наличии и по 600 г пакеты, и я взял побольше. Пакет стоил 14 р, это где-то 5.5$. Вот ссылки на лот и на продавца.
В общем, Трилон Б продавец мне привёз, причём подстроился под меня (мне просто пришлось резко с офиса сорваться), за что ему отдельное спасибо
Выглядит как пакет кокаина, ну или героина. Не то что бы я раньше на аукционах кокс покупал, но в кино именно так, только без этикетки. Обзор на Трилон Б здесь уже был, поэтому я, после его прочтения, уже аки опытный и просвещённый, принялся за дело. Взял 200 мл тёплой воды. И вот столько порошка
Брал тёплую, что бы лучше растворилось. Туда же добавил немного фейри
Всё это перемешал, Растворился практически весь порошок
Потом в баночку забросил пластиковые детали, которые на удивление утонули, после того как из них вышел весь воздух
Банку закрыл крышкой и убрал в сторону на несколько часов. Около четырёх. Кстати никакой видимой реакции я не заметил.
Но у меня же ещё есть окисленные контакты на старом диспенсере
Для них я тоже развёл раствор в отдельной баночке и забросил их внутрь вместе с маленькими шурупами
А вот там уже реакция была видна. Во-первых, с контактов практически сразу же отлетели большие хлопья окисла, а во-вторых начали подниматься пузырьки
Как я уже писал выше, всё это дело я оставил примерно на четыре часа. И вот контакты и шурупы после обработки в Трилоне Б
Шурупы кстати стали матово-сероватыми.
Пластиковую крышку до идеального состояния отчистить не получилось. Чистил при помощи фейри и зубной щётки. Почистил, прикрутил контакты
Однозначно лучше чем было. Теперь «носик». Я достал его и промыл с мылом в тёплой воде. Потом собрал и попробовал продуть. «Носик» стал продуваться. Не так хорошо правда как у старого диспенсера, но всё же.
Возможно процедуру очистки нужно повторить на более длительный срок. В общем забрасываем носик в диспенсер и всё заработало.
Что можно сказать в итоге. Слишком много мороки с этими диспенсорами. То одно ломается, то другое. Сейчас мне пришёл новый, настенный, который уже тут обозревали. Только сегодня получил, ещё не разбирался.
Посмотрим как он будет себя вести. Но. Заправлять диспенсеры я теперь буду только бутилированной водой.
Источник статьи: http://mysku.me/blog/Aliexpress/83891.html
Как меня чуть было не разочаровала компания Xiaomi
Сразу предупреждаю — жуткая история. Леденящая кровь.
Короче говоря, во время своих очередных скитаний по бесконечным пространствам Aliexpress наткнулся я на электрический дозатор для мыла от Xiaomi. А я как раз давно такой хотел: ну не люблю я нажимать на ручной дозатор обычного жидкого мыла, к тому же оно там подается в концентрированном виде — как-то это все неинтересно и нет в душе гармонии. Хотелось чего-то умного, электрического, чтобы поднес руку, а тебе хоп — и мыла туда набузолили, причем уже взбитого, чтобы моему высочеству не напрягаться, а иметь время порешать мировые проблемы или подумать о Шопенгауэре, мыло в дышло его лошадке.
Заказал, приехало. Коробочка симпатишная, ничто не предвещало.
Внутри — дозатор, контейнер, инструкция.
У контейнера крышка снимается (ее надо повернуть), внутрь заливается жидкое мыло.
В дозатор нужно вставить батарейки (в комплект не входят) и закрыть крышкой.
Ну вот, все готово. Красивая, полезная в хозяйстве вещь. Я в предвкушении.
Снял крышку с контейнера, налил доверху жидким мылом, поставил на место. Приготовил бутылку шампанского для первого спуска на воду дозатора.
Подношу к нему руку, а он что-то крякает неразборчиво и выдает мне порцайку мыла, которой можно помыть разве что один палец. Да и то — мизинец. И не весь, а только фалангу.
«Але, что за черт»? — вежливо говорю я и начинаю исследовать устройство: может, там где-то размер порции можно менять? Нет, нигде нельзя менять, устройство простое, как две копейки: подносишь руку, тебе выдают порцайку. Но она ничтожно маленькая!
И пришел я в расстройство. Первый раз меня так разочаровала компания Xiaomi, обычно-то у них бытовые устройства (и не только они) — очень даже качественные и работают, как полагается.
И что, думаю, мне теперь о ней писать? Рекомендовать не могу, устройство конкретно жлобское, мыло практически не выдает. Могу только поругаться и посетовать на то, как жесток этот мир.
Но, слава богу, дошло до меня, что все-таки надо почитать инструкцию. Она, конечно, на китайском, но я уже так давно работаю с китайцами, что иероглиф «Терпение» от иероглифа «Постижение» отличаю уже на раз.
Полез изучать. И точно, там китайским по белому написано: наполните контейнер жидким мылом на четверть, а остальное долейте водой.
Вылил три четверти мыла, долил водой и. все заработало так, как полагается, видеоотчет прикладываю!
Слава богу, все окончилось хорошо. А то я уже чуть было не разочаровался в Xiaomi! Но нет, они еще на коне! Реабилитировались.
Ну и мораль очевидна! Читайте, дети и взрослые, инструкции, когда что-то работает не так! Оно очень даже нелишнее!
Источник статьи: http://www.exler.ru/Aliexpress/kak-menya-chut-bylo-ne-razocharovala-kompaniya-xiaomi.htm
- Свежие записи
- Стучит поршень в двигателе что делать
- Ресурс поршня как правило определяется износом
- Как проверить топливный насос на работоспособность
- Как правильно установить поршень в цилиндр
- Как правильно поставить поршень на скутер
Источник: school21nv.ru
РЕМОНТ Автоматического дозатора жидкого мыла (Диспенсер) Xiaomi Mijia с Aliexpress
Купить тут — ali.pub/3m1ugy ЗАРАБОТОК В ИНТЕРНЕТЕ (без вложений) Зарабатывай и экономь на покупках с Aliexpress и других магазинов goo.gl/c6FYse Зарабатывай на бирже криптовалют — goo.gl/JhG5q3 ДОБАВЛЯЙТЕСЬ В ДРУЗЬЯ В СОЦСЕТИ! ВК vk.com/skriap IG instagram.com/artur.kovalenko/ FB facebook.com/kovalenko1990 TT tiktok.com/artkovplay YouTube Основной канал youtube.com/artkov Игровой канал youtube.com/artkovplay Блог youtube.com/channel/UCN0Zd3a9YjRjRYBNbbXc4yg ГРУППЫ ВК
Кадры из видео
Тэги из видео
Комментарии пользователей:
Danilkravhyk Kravhyk
2023-04-08 01:57:54
Короче Склифосовский,покупаете новый дозатор,по этой схеме разбираем ,берём у любимой лак для ногтей ,абезжиривам и покрываем лаком обильно не трогая датчик движения,и собираем в обратной последовательности
2023-03-25 21:06:54
Покупал два таких и оба залили мылом батарейку. Одну и ту же)
первый успел сдать по гарантии, а вот второй через 14 месяцев потёк.
Niko Darsadze
2023-03-25 14:41:37
виталий лазутин
2023-02-25 17:31:45
Спасибо большое, разобрал и отремонтировал свой)) Причина поломки была в том что двигатель весь заржавел, хотя воды ни какой внутри корпуса не было, видимо просто пары попадают так как стоит в ванной комнате. Думал всё, мертвый движок. После начального крутить потихоньку, подал питание, появились какие-то подёргивания и признаки жизни. Капнул силиконовой смазкой, после ещё больше и пошёл процесс — ОЖИЛ!! УРА
Maxim Sake
2022-11-19 21:54:41
Подскажите пожалуйста я заправил туда шампуня с водой теперь он только вибрирует ничего не выдает что делать ?
AverMax Music
2022-11-08 16:41:20
У меня видимо другая проблема: какое-то время работает и потом вообще не реагирует, светодиод то колбасит, то вообще 0. При этом постоянно окисляются контактные площадки на съёмной крышке и батареек. Как сюда влага попадает непонятно, также как и устранить проблему. Может есть решение тоже?
2022-10-22 04:31:56
Там если что отверстия есть для выдавливания
Fidel Kastro
2022-07-08 19:32:10
Неужели нет таких плат новых в продаже?
Только правда
2022-06-01 11:14:50
Диспенсер можно разобрать не высверливая отверстия в батарейном отсеке. Для этого понадобятся 2 стальные вязальные спицы. Спицы вставляются в 2 отверстия со стороны дна и крышка выбивается. Правда это в новых ревизиях диспенсера.
Юлий Ободовский
2022-05-31 07:18:29
Не могу найти решение проблемы,и так:самостоятельно разряжает батарейки в течении 3-4 дня,но вычислил что разряжается не от того сколько пользуешься а просто сам по себе,если поставить новые батарейки то можно легко за раз использовать полный бачок мыла и все будет норм,но если оставляешь на обычное пользование то уже через день мигает красным,и еще через день садится полностью.
Разбирал и вроде как все норм,и даже в спящем режиме не берет заряд,но это не точно,так как не мастер.Может кто знает что по чем.спс
Andrey Sergeev
2022-05-09 14:51:46
Может повторюсь, но эта проблема из за того что слишком близко подводят руку и тем самым загоняют пену внутрь.
Sergei Gurianov
2022-04-28 06:56:01
Vasilii Gorodilov
2022-03-07 13:32:55
Там так то специально есть отверстия для того чтобы выдавить крышку.
Не надо ничего сверлить
Антон Нечехов
2022-02-16 09:31:57
Да, такое впечатление, что производитель, то есть — хитрые китайцы, специально делают так, чтобы аппараты гарантированно ломались и покупались новые. Но ,как говориться, НЕ НА ТЕХ НАРВАЛИСЬ . наши умельцы не только отремонтируют, но ещё и усовершенствуют!
2022-02-05 14:20:57
У меня два таких уже несколько лет. Рекомендую прежде чем бомбить верхнюю часть — почистить контакты батареек на съемной крышке. К тем контактам, что сверху в корпусе не подлезешь без снятия крышки, с них нужно снять клеммы, там у меня была ржавчина. Одному аппарату года два — вообще без проблем, второму года три — там с контактами был гемор.
Alexsandr Kavin
2021-12-02 17:40:43
У меня конструкция получше, носик трубки далеко от платы датчика. Диспенсер я разбирал, внутри ничего не окислено. А потом заметил, что дозатор на руку не реагирует, но на блестящие предметы реагирует. И понял, что проблема в ИК диоде. Заменил его и всё работает.
2021-11-22 02:26:35
И как долго прослужило?
Андрей 001К
2021-10-03 18:13:20
Недавно сломался такой, вскрытие ничего не показало, аппарат 2021 года, датчик залит лаком м окисление ему явно не грозит, то есть фирма сделала выводы. У меня неисправность была в том что при поднесение рук он зажигал индикатор и выключался. анализируя неисправность пришел к выводу что причина в броске тока при пуске — это же подтвердилось случайно — при ремонте подал питание с БП потом выключил его не отключая от дозатора и вставил батарейки и вдруг диспенсер заработал, от тех же самых батарей, причина на выходе БП стоял конденсатор 3300 мкф — он сглаживал броски тока, впаял аналогичный параллельно батареям и все пришло в норму, если у вас аналогичная проблема и вы воспользуетесь моим советом то берите конденсатор не менее чем на 35 В у них низкий ток утечки. Еще по рекомендациям — не всякое мыло подходит, некоторые сорта разъедают компрессионные кольца помпы и она становится тяжелой, батарейки советую тоже брать на Озоне Сяоми №5 — как показала практика они самые живучие в диспенсерах
Источник: www.viklyuchatel.ru

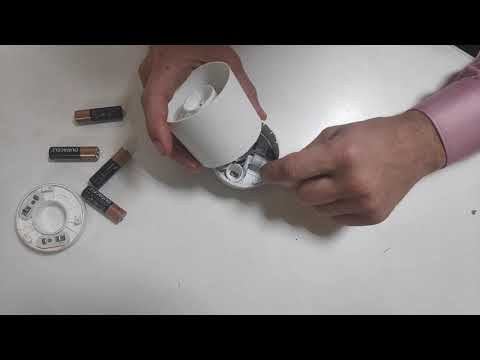

Ремонт (разборка) диспенсера Xiaomi mijia. 1часть. Как правильно разобрать диспенсор.
Через 3месяца перестал работать, выдавать пену. Как отремонтировать смотрите. Если кому было полезно пишите, ставьте лайки.
Кадры из видео
Тэги из видео
Комментарии пользователей:
Zona Laboratory
2021-02-28 10:56:16
Для разбора нужно в отсек для батарейки засунуть петарду Т2000 или Р2000.
Верхняя крышка отлетает на раз!
Radar Production
2020-11-07 07:57:11
Проблема такая же была , просверлить и карандашом аккуратно выдавить
DejavuDmitry
2020-11-03 21:22:30
njdzBdQgN-I#128513;
Алекс Уевер
2020-08-20 03:03:25
Маньячины блин. Все проклеенные стыки всегда феном открываются. клей размягчается и все поддается. Колхоз
Сандро Добрый
2020-08-16 09:22:02
Этот метод подходит для мыльниц сделанных до 2020 года. У меня мыльница была куплена в 2018м, два года проработала и затихла. Я отвёрткой сверху вскрыл верхнюю крышку, по контуру нет клея. Все внутри протер спиртом и заработала мыльница. А вот с мыльницей, такой же, купленной в 2020м году, такой фокус не прошел.
Верхняя крышка наглухо впаянатв корпус. Ее я вскрыть уже не смог.
Aleksandr Smetanka
2020-06-22 22:07:56
Лол, легко крышка снимается, я разбирал.
diman11184
2020-05-22 05:30:20
Спасибо парни, вы основапологатели в разборе этого диспенсера, ценой собственного девайса дали знания другим
У меня слетел один из шлангов благодаря вашим усилиям я его разобрал и починил
Toy Little
2020-04-29 12:49:36
Спасибо.. Уже два не удачных диспенсера ждут ремонта. Очень проблемные они какие-то. Но самое интересное что первая покупка уже работает без з боев 1,5 года в ванной комнате. Не обратил внимания ниже в описании что ваш полител через 3 месяца.
Мой также +, — столько отработали. Интересно первая версия такая же проблемная
verdesboreales
2020-04-17 20:21:56
Great, Thank you very much from Spain
Alexander Vaskov
2020-03-18 07:24:43
Можно ничего не сверлить. Нужна тонкая длинная отвертка (да, это единственная проблема данного способа). Просовывать в отверстия между батарейками, осторожно, чтоб не повредить внутренние трубки. Крышка достаточно легко отходит с одной стороны, а дальше дело техники. Отверстия показал в своем видео _iYWa-ivKoc _iYWa-ivKoc
Максим Павельев
2020-03-15 13:25:19
Дозатор практически не выдает пену, такое ощущение, что мотор в пол силы работает, есть решение проблемы?
2020-02-29 19:11:36
Спасибо за видео. Предупрежден — значит вооружен)
Сам сделал так: замотал диспансер пленкой и поставил на минутку над кипятком, чтобы клей прогрелся. Его, кстати, очень мало — вообще не видно, но есть запах и непного нащупывается рукой. Крышка сидит плотно, впритык. Далее хорошим тонким лезвием аккуратно поддел и пластиковой картой прошелся по контуру. Всё отошло, внешний вид и герметичность не испорчены.
Проверено на обоих двух моих мыльницах.
Еще раз спасибо.
Всем успеха в починке!)
2020-02-05 09:11:33
Отверстия продолговатые снизу, под крышкой блока батареек. В одно из них в которое поглубже вставляешь спицу давишь крышка приподнимается, она на защелках.
2020-02-05 09:08:23
Сверлить ничего не надо, там есть отверстия, вставляешь спицу, давишь и крышка открывается.
Able Goods
2019-12-11 11:43:51
Спасибо, попробовал ) помогло!
Sergei Gurianov
2019-12-01 19:57:44
Мля, ну раз уже заколхозил, можно было и плату и начинку крупным планом с хорошим освещением показать. А главное: починил то?
Андрей Рощин
2019-11-24 16:44:39
Здравствуйте. Спасибо за видео. Вскрыл сделав отверстие и потом палочкой для суши и деревянным молотком. Было не просто. Внтури всё окислено. Как диагностировать что именно не работает? Как прозвонить дорожки/диоды? Я почистил но оно не заработало к сожалению. Чёрный диот на прозвоне не звонит но цифры на мультиметре меняются.
Белый диод до промывки не звеге и небыло напряжения на дорожке. После промывки не звинит но есть 0.02В на дорожке.
Alexander Shlykov
2019-09-23 14:05:54
Починил и я свой дозатор.
В итоге: крышку верхнюю не грел, не сверлил отверстий. Открыл штангенциркулем (подсмотрел в комментарии одного из видео) со стороны отсека для батареек. Там есть 2 небольших отверстия, в которые легко вставляется часть штангенциркуля и упирается в крышку дозатора. Усилие должно быть достаточно сильным.
Возможно небольшое повреждение проводов («+» или «-«) внутри дозатора, так как невозможно предположить где именно они находятся в момент вскрытия. Мне повезло — провода остались целы. Не уверен, что в крышке присутствует клей, возможно, все просто плотно «сидит» на защелках.
Конструкция дозатора внутри довольна простая и легко разбирается (все на винтиках разной длины).
В моем случае проблема была в пластиковой капсуле, которая переходит в носик дозатора. Капсула состоит из двух внешних частей, которые склеены. Необходимо аккуратно разцепить две части и промыть внутренности. В моем случае засорились сеточки и продувались с трудом. После промывки и продувки продуваться должно хорошо и при продувке не должно выходить посторонних предметов (извиняюсь за тавтологию, но так понятнее).
При обратной сборке капсулу склеил термопистолетом, дабы можно было просто разобрать при необходимости. Если не склеить, то начнет протекать мыло на плату с диодами.
