Поскольку в предыдущих публикациях дело так и не дошло до готового изделия, предлагаю свой вариант. Железо — не моя специализация, поэтому прошу не судить строго.
Итак, по порядку. Когда моя любовь к часам и точному времени достигла терминальной стадии, было решено воплотить мечту в жизнь. Начался поиск доступных плат для разработки с Ethernet на борту. Rapsberry с линуксом показались “пушкой по воробьям”, поэтому кинул вопрос на форум Netduino, ибо сейчас крепко сижу на C# и было интересно запустить байткод на микроконтроллере.
Но увы, единственный модератор форума, видимо, уехал на отдых, и ему потребовалось несколько недель, чтобы одобрить и опубликовать мое первое сообщение. Not good, not good… На Aliexpress была заказана плата Arch Pro и прочий недостающий обвес. Тогда это было самое доступное решение.
На самой плате установлен микроконтроллер LPC1768 от NXP (ядро Cortex-M3), плюс LPC11U35 (Cortex-M0) для облегчения коммуникации с их софтом. Сам производитель предоставляет online IDE, компиляция тоже на их сервере, прошивка скачивается и закидывается на плату как файл на флешку, дебаггера нет, поэтому разработку проекта начал в Keil uVision, пробной версии, конечно же. Для прошивки и отладки микроконтроллера требуется только кабель micro-USB.
DIY LED Clock Electronic kit DS1302 Собираем КИТ-Набор: конструктор часов от AliExpress
В качестве часов реального времени была выбрана ИС DS3231, которая приехала ко мне в виде готового модуля, общающегося по I2C:
Загадочный модуль почему-то работал только при подключенном и запитанном логическом анализаторе (пользуюсь Logic-U ISL от ребят из Харькова):
По даташиту между сигнальными линиями и V+ должны быть резисторы 10К, прозвон модуля показал мегаомы. Что это за муляж вместо резисторной сборки и светодиода, который никогда не загорался, я не понял. Напаянные резисторы модуль оживили, но порог колхоза перешагнул некую черту, поэтому была разработана плата по типу ардуиновского “щита”:
В качестве индикатора был взят сегментный дисплей — такого размера (0.8″ в высоту) был только с белыми светодиодами, из всей документации на него китаец предоставил только джипег с распиновкой, некоторые нечитаемые символы пришлось угадывать методом исключения. Контроллер к нему был взят всем известный MAX7219, общающийся по SPI.
Корпус… В новогодние праздники под рукой конечно нет ни 3D-принтера, ни лазерной резки. Самостоятельно напилил завалявшийся 8 мм плексиглас.
Момент безысходности на финальном этапе:
Электронные часы C51 на AT89C2051, DIY Kits
Конечный вид изделия:
Часы получают IP-адрес по DHCP (у меня их раздает роутер). Сервер NTP выбирается случайно. Время запрашивается каждые 25 часов (мой провайдер разрывает соединение с интернетом в одно и то же время вечером, поэтому не хотелось бы попасть на этот промежуток времени).
Из-за постоянно меняющегося законодательства с часовыми поясами, решил не реализовывать переход на летнее и зимнее время, две кнопки просто уменьшают или увеличивают на час смещение от UTC. Смещение записывается в EEPROM микроконтроллера. Ход часов дополнительно резервируется литиевой батарейкой 3V, поэтому пропадание питания и интернета не проблема. Четыре цветных светодиода на плате служат для индикации проблем с интернетом, железом или ошибок в рантайме.
Исходные коды прошивки на ГитХабе:
- DIY или Сделай сам
- Электроника для начинающих
Источник: habr.com
ru_sku
Если кратко: было скучно, увидел на али, кинул в корзину, оплатил, отправили быстро, ждал не долго, получил, спаял, включил, работает. 🙂
Если дольше: есть недорогой мультиметр, vichy VC97, на который были подозрения в его адекватности, и поэтому решил заказать вот эту платку для его проверки, заодно что бы проверить другие свои мультиметры. У того же продавца увидел этот diy kit, ну и заказал, 26 января, прод отправил 31го, получил 13го февраля, в тот же вечер и спаял.
Увы, фото упаковки и набора до сборки не делал, только готовый результат, но в видео ниже есть процесс распаковки, а заодно и проверки мультиметра vichy VC97 вместе с UNI-T UT139A (тут обзор) и UT139С (тут обзор) и готовый результат.
Ну а теперь, как в старом анекдоте, будут слайды.
Сначала я покажу инструкцию, с двух сторон, по которой пришлось собирать:
В общем, с одной стороны схема, с другой — номиналы и кол-во. Но на плате подписано где какой элемент должен стоять, поэтому смотрим, что, например, R1-R6 это 5,1К находим их в кучке (я вообще по резисторам ориентировался по их количеству 🙂 ).
Ладно, справился, все спаял.
Не отмывая плату (спиртоканифоль, т.е. медицинский спирт и канифоль, сам бадяжил, можно не отмывать) поставил батарейку из комплекта, привычная для сисадмина CR2032, такая же как на материнских платах — тишина.
Выставил время да так и оставил на пару дней.
За пару дней конечно точность хода сложно оценить, но есть подстройка точности хода, о ней ниже (обзор был написан несколько месяцев назад, просто забыл его сюда выложить, за это время выставил поправку в -2 и теперь они идут точно).
[ Лишние, и никому не нужные подробности: ] Лишние, и никому не нужные подробности:
На плате слева внизу имеется выключатель внешнего питания. Без внешнего питания индикаторы не светятся, но сами часы продолжают идти (для этого там и стоит батарейка CR2032), за это отвечает
Микросхемка DS1302 это одна из самых простых и популярных микросхем часов реального времени, с календарем и 31 байт статического ОЗУ. Ну а дальше все это работает на
8битном микроконтроллере ATMEL AT89C2051-24P. В комплекте были ещё панельки под микросхемы, но я запаял их прямо в плату.
Рядом с контроллером есть пара кнопок: SW и SWJ, с помощью которых и настраиваются часы.
- Часы
- Минуты
- Часы будильника
- Минуты будильника
- Будильник вкл/выкл (ON / OFF)
- Поправка точности хода (+20. -20)
Потребление часов этого питания из четырех штук АА аккумуляторов аж 25мА, но т.к. часам требуется питание 4. 6В, то я их подключил к пятипортовой USB зарядке ORICO (тем более что их у меня уже две), а несколько суток они работали от батареек.
P.S. Как обещал выше, видео с процессом распаковки (а заодно и проверки мультиметра vichy VC97 вместе с UNI-T UT139A и UT139С) и готовый результат.
P.P.S. Подписывайтесь на мой видеоканал, обычно там видео появляется раньше публикации обзора, да и не на все, на что я снял видео, публикуется в текстовом варианте.
Источник: ru-sku.livejournal.com
Diy часы с Алиэкспресс настройка
1058 просмотров
Станьте спонсором канала, и вы получите доступ к эксклюзивным бонусам. Подробнее: https://www.youtube.com/channel/UC9cB. Всем привет=)Меня зовут Таня,я очень рада,что Вы зашли на мой канал,огромное Вам спасибо за Ваши.
839 просмотров

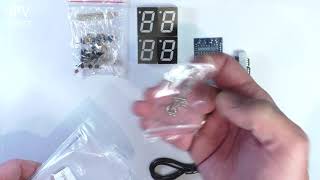

DIY KIT Электронные часы с Aliexpress — http://ali.ski/OaiVdN Ролик про паяльник — https://youtu.be/thyhnCmncqM DIY kit HAKKO T12 – http://ali.ski/k6Lr5 Готовая собранная станция T12 — http://ali.ski/NExKy Дополнительные жала -.
