Достала штатная система датчиков уровня топлива. То от тряски разъем отвалиться, то лепесток включения лампы резерва отсох, то стрелка скачет как притрушенная на каждой кочке. Надоело. Решил посмотреть, что предлагают наши китайские друзья — мастера художественного клонирования.
Думал, щас как куплю красивый прибор, аля Феррари или Бугатти и настанет мне красота и не проходящая радость при езде! Но, как говориться — хрен там плавал. Просидев пару часов на сайте «экспресса» понял, что на этот раз китайцы что-то упустили, прибора с нужным размером корпуса 60мм нет! Или 52 или пшёл вон. Может плохо искал, не знаю.
После просмотра 60+ страниц немножко ахренел и решил, что владея переделанным УАЗом столько лет, вполне прокачал скил «впихивать невпихуемое», а уж пристроить приборчик диаметром 52мм в дырку размером 60, смогу запросто.

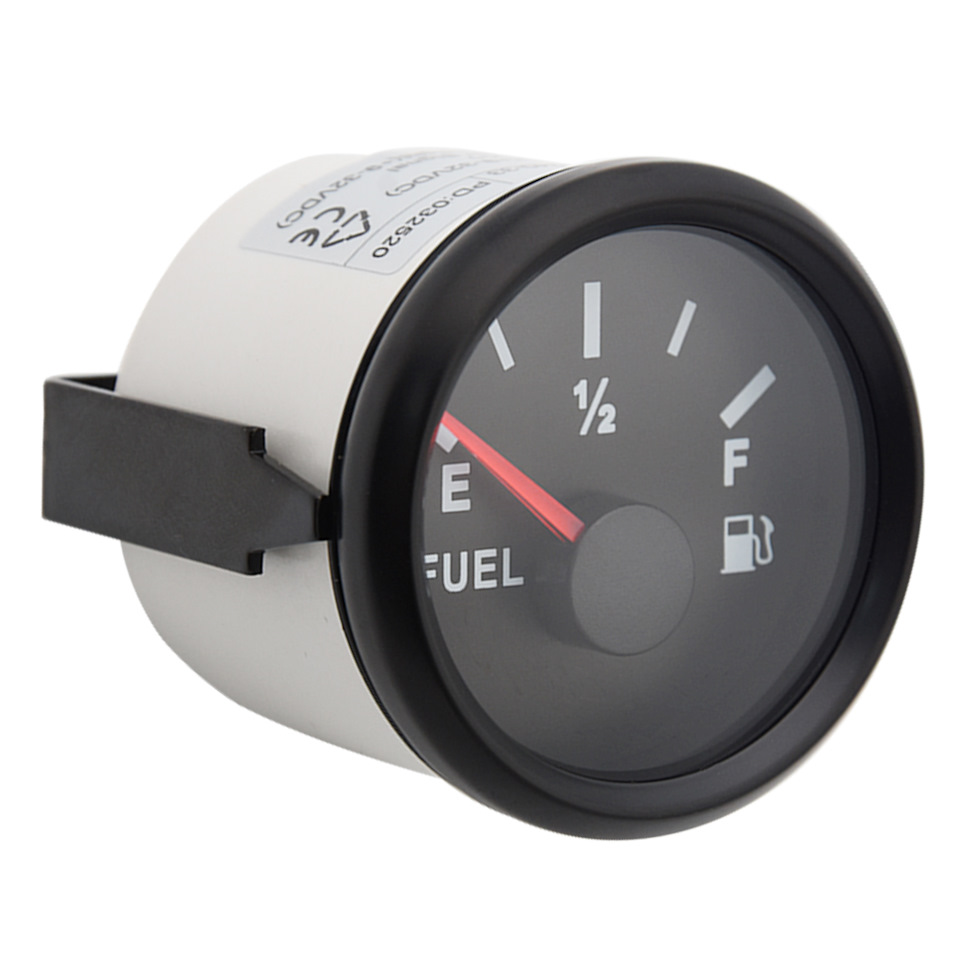

Прикупил комплект, прибор плюс два датчика в бак. Датчики предлагаются всяких разных размеров, рассчитанные на разную «глубину» бака. У меня баки самоварные, заказал 200мм датчики, на чертёж расположения отверстий крепления к баку вообще не смотрел, решил — пересверлю всё что нужно, можно и нельзя. В описании продаван пишет, что датчики не только для топлива, еще и для воды годятся. Подумал, что будут из нержавейки, так и оказалось, странно, что в описании не указан материал из чего сделано.
Датчик уровня топлива из Китая. проверка на работоспособность перед врезкой в пластиковый бак.

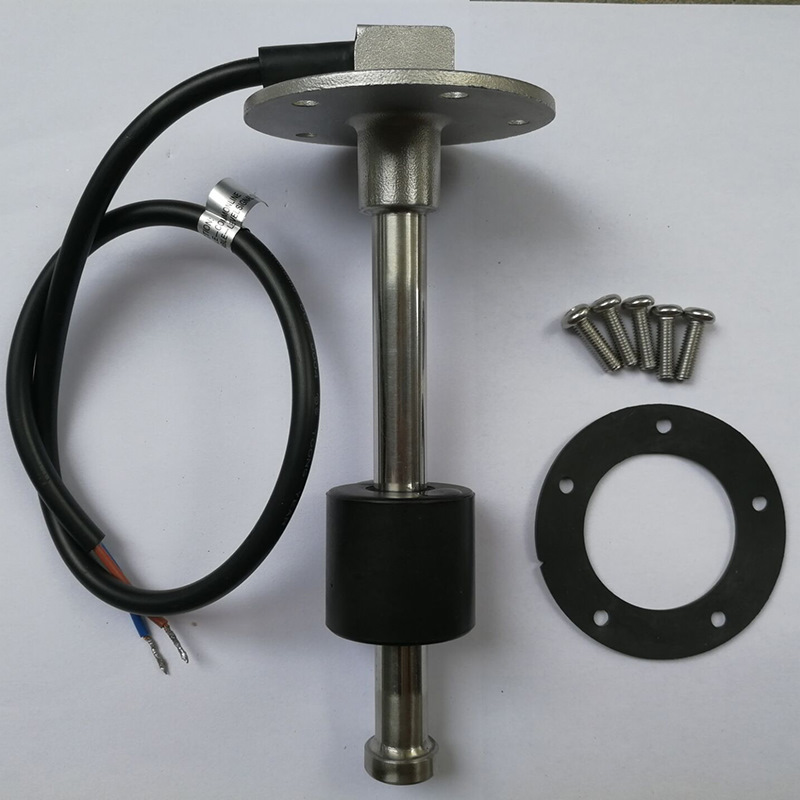

Датчик в бак.
Полный размер
Полный размер

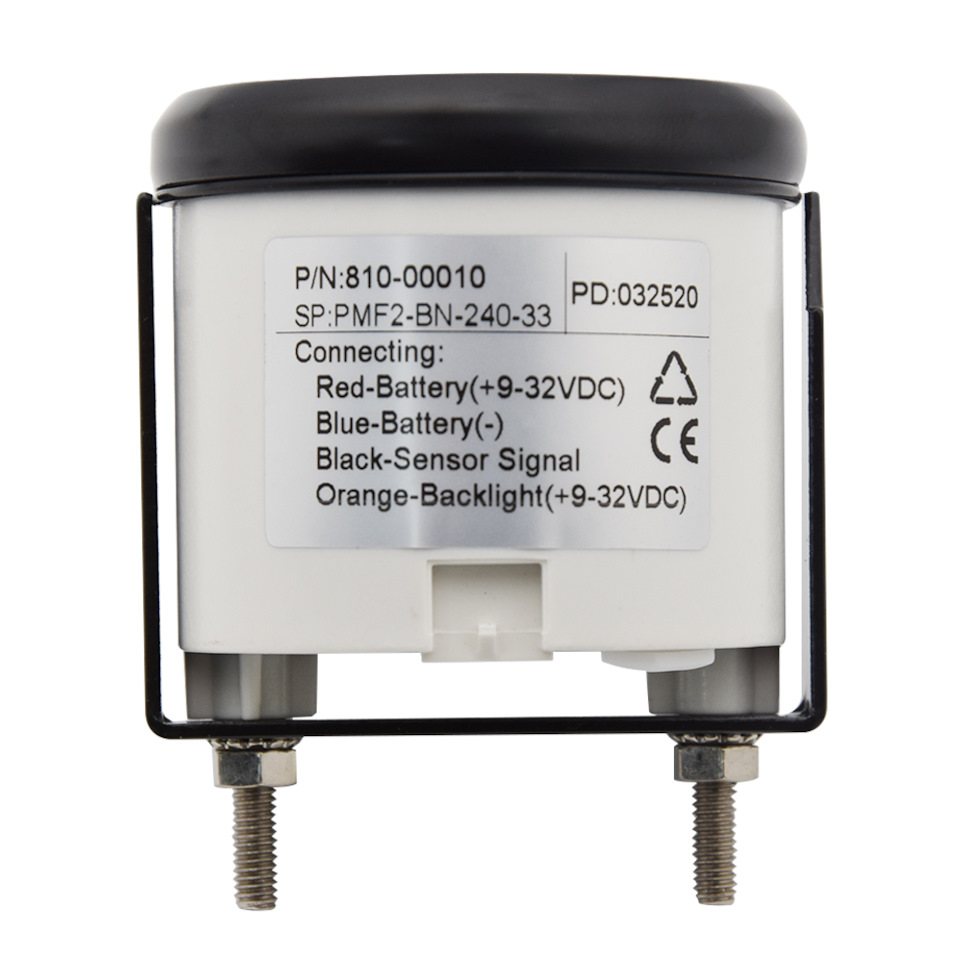

Распиновка проводов прибора.
Датчики двух видов, сопротивление 0-190Ом и 240-33Ом, соответственно и прибор тоже двух видов. Одно должно соответствовать другому, нахрена оно так сложно, не знаю.

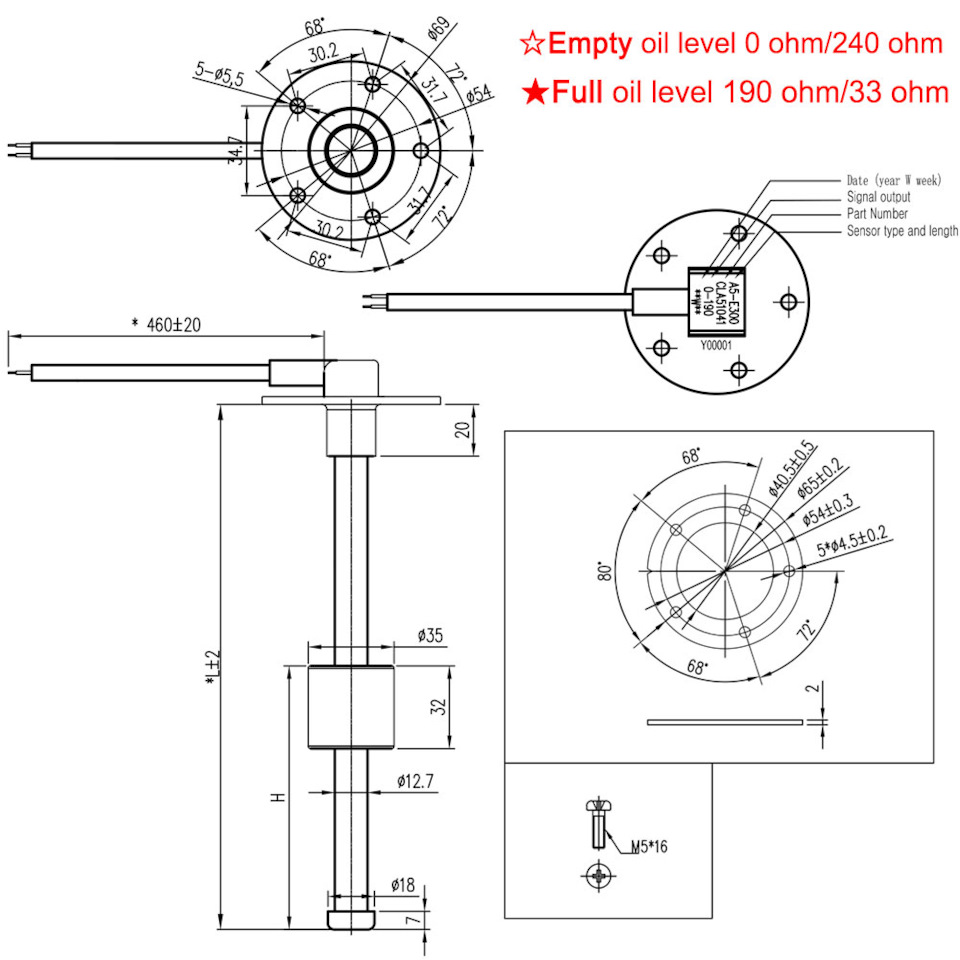

Может кому нужен чертёж датчика в бак со всеми параметрами фланца. Если коротко — то соответствует уазовскому, ничего сверлить не пришлось. 🙂
Полный размер

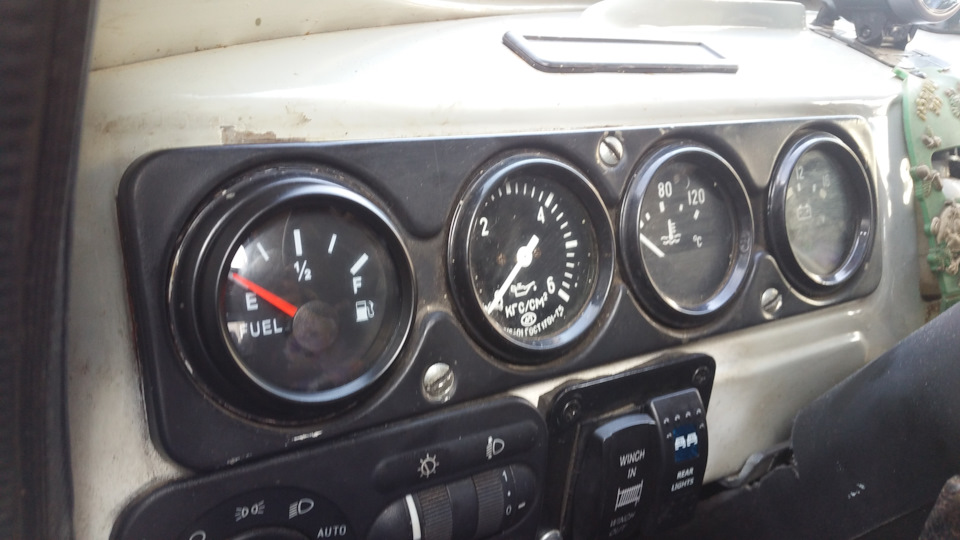

А маленький прибор монтируется в большую дыру элементарно: Снимаем с штатного прибора ободок крепления стекла, он на зажимах, чуть подгибаем внутреннею кромку до нужного размера (буквально два миллиметра на диаметр), вставляем новый, красивый прибор, прижимную скобу крепления нового прибора разжимаем до размера большего чем отверстие в панели, привинчиваем.
Полный размер
Плюсы:
Поплавок на датчике без проволочной штанги — не мотается на кочках, не уродует дорожку и контактную пластину.
датчик уровня топлива купить на алиэкспресс
Датчик вообще не имеет открытой электрики, всё закатано в нержавейку, не подвергается коррозии.
Прибор имеет инерцию, на кочках стрелка не мотается по всей шкале, работает очень плавно.
Точность прибора с датчиком выше чем у штатного, не сильно «Но всё таки!».
Минусы:
Подсветка только красная. Мне пофиг, я не эстет.
Нет сигнальной лампы резервного остатка топлива. Напрягает, но думаю привыкну.
По стилю не вписывается в приборную панель. Тут можно поржать. )))
Дорого. Прибор с двумя датчиками 3150 рублей.
Источник: www.drive2.ru
Установка электрического датчика уровня топлива взамен штатного
Зеленый- на сигнал тахометра
Желтый- на сигнал датчика топливного
черный -масса
красный- с колодки приборки найти «+», который подается при включении зажигания, либо можешь «+»от габаритов запитать.
abat24
Активный участник
SHARP написал(а):
abat24 написал(а):
SHARP написал(а):
Врезай прикуриватель, у меня на полар-5 в комплектации шла вилка для него
Если можно распиновку проводов на показометре по цветам. И откуда брали питание со снегохода?
Зеленый- на сигнал тахометра
Желтый- на сигнал датчика топливного
черный -масса
красный- с колодки приборки найти «+», который подается при включении зажигания, либо можешь «+»от габаритов запитать.
Спасибо на выходные буду устанавливать.И еще двойной красный которые отдельно это что?
SHARP
Участник
Спасибо на выходные буду устанавливать.И еще двойной красный которые отдельно это что?
Это подстрочный резист для калибровки бака, когда придет, сам разберешься
nansen88
Участник
Смонтировал на свой челендджер, теперь все под контролем. Датчик топлива я применил другой.
Вложения
14,1 KB Просмотры: 1.462
60,8 KB Просмотры: 1.467
abat24
Активный участник
nansen88 написал(а):
Смонтировал на свой челендджер, теперь все под контролем. Датчик топлива я применил другой.
Марка датчика и от чего?
nansen88
Участник
abat24 написал(а):
nansen88 написал(а):
Смонтировал на свой челендджер, теперь все под контролем. Датчик топлива я применил другой.
Марка датчика и от чего?
Вложения
51,5 KB Просмотры: 793
26,4 KB Просмотры: 720
SHARP
Участник
что-то фотки куда то пропали все, которые выкладывал по установке датчика.
c090ee
Новенький
Здравствуйте, подскажите те кто поставил данный прибор http://www.ebay.com/itm/Motorcycle-2-in . Pw входит полностью. При полность опущеном поплавке находится примерно в центре бака
Atom09-10
Активный участник
Смонтировал на свой челендджер, теперь все под контролем. Датчик топлива я применил другой.
Я имею ввиду вот этот датчик — как у nansen88
abat24
Активный участник
Я имею ввиду вот этот датчик — как у nansen88
На картинке написано 350мм. Я бы не поставил этот Китайский датчик его сложно коректировать тарировать.
Atom09-10
Активный участник
На картинке написано 350мм. Я бы не поставил этот Китайский датчик его сложно коректировать тарировать.
Я замерил бак по вертикали — у меня получилось 31 см.
Куда там 35 см. Если только по наклону.
Atom09-10
Активный участник
Вот и я установил себе на снежик тахометр с датчиком топлива
Вид датчика уровня — сверху
Вид датчика уровня — внутри(фото через отверстие насоса)
Вид на панели — в работе
Разьём ECU — выход сигнала тахометра
Как-то так.
AntonK1983
Старожил
Давай ссылки на али.
Atom09-10
Активный участник
Давай ссылки на али.
purgen
Ветеран
где то писали , что сам датчик хорошо от газели под этот показометр подошёл
ilya 86
Участник
Всем привет
Тоже загорелся поставить датчик указателя топлива всё заказал и вот пришел , на место 2 красных 2 белых провода для чего они Может кто подскажет
Вложения
1 MB Просмотры: 484
1,3 MB Просмотры: 475
Atom09-10
Активный участник
Всем привет
Тоже загорелся поставить датчик указателя топлива всё заказал и вот пришел , на место 2 красных 2 белых провода для чего они Может кто подскажет
Должно быть _ красный +, чёрный -, голубой сигнал тахометра, жёлтый сигнал от датчика топлива _ итого 4 провода.
В комплекте должна быть инструкция по подключению
ilya 86
Участник
Инструкции нет всё подключил не могу а тарировать Походу это должен стоять реостат на белых проводах у меня его нет работает только с пол бака и до полного
Источник: www.snowmobile.ru
Устройство для экономии топлива с Алиэкспресс. Вы не поверите, но это покупают!
Как сэкономить топливо? Меньше ездить, аккуратнее водить или. купить специальное устройство. Очередное нанотехнологичное ноу-хау, которое закручивает торсионным полем ионы мифрила прямо самое слабое звено углеводородной цепочки. Из любопытства, я купил на Алиэкспресс самый популярный экономайзер топлива Neosoket α. Именно тот, который, как там указано на коробке «As seen on TV», то есть как раз то, что втюхивают всяким гуппёхам ушлые ведущие магазинов на диване.
Итак, узрите же, узрите!
Спецификация
- Питание от 12v
- Экономия до 20% топлива
- Технология 23 века
- Красный светодиод
- Материал корпуса — пластик
Упаковка и внешний вид
Мятая и кривенькая упаковка с внушающим доверие (как никак As seen on TV!).Похоже фабрика приторговывает ими и на Алиэкспресс.
Приведены даже сравнительные данные экономии, где бедные владельцы Toyota Yaris могут рассчитывать лишь на 10% экономии, а вот редкие владельцы Suzuki Lapin (слышали о таком?) будут экономить почти 14 обычного расхода топлива. Чудеса, просто чудеса!
Удивительно, но такая этот экономайзер топлива не может похвастаться нормальным руководством. Видимо все деньги пошли на защиту от черенковского излучения.
О, до 30%! Кому же такому, не указанному на обратной стороне упаковки повезло?
А вот и само чудо-устройство. Это утолщающаяся на конце пластиковая затычка в прикуриватель
Пластик откровенно дешевый. Аналогично и синяя полупрозрачная вставка
Ну что же, разгладим фольгу по голове и приступим к разборке этого чуда технологий.
Для этого потребуется снять стопорное кольцо и открутить винтик с крестовым шлицем.
Что же тут? Зародышевое ядро нанитов или закрученный в микро-токамак волос пресвитера Иоанна?
Догадайтесь сами, если достаточно технически подкованные
Ах, да. Светодиод! Очень важная деталь. Он должен светиться — и он светится.
На заднем плане, кстати, огромный повербанк с 220v и PD100w выходами — Energizer PPS320, обзор которого я делал
Общие впечатления
Разумеется, разобрав и сфотографировав эту поделку, я отравил её в мусорное ведро и открыл спор, который незамедлительно выиграл.
Мне интересно, те десять с небольшим людей, что кроме меня купили эту поделку. они реально рассчитывали что это устройство поможет сэкономить топливо?
Лично я просто удовлетворил свой любопытство и, надеюсь, развлёк вас. Очевидно, что раз это продают, то есть и те, кто это покупает. Впрочем, мне в комментариях на канале один доказывал что его фонарик с зумом на каком-то мусорном p160 светодиоде светит, цитирую «как локомотив».
Мой довод что не может такой шлак светить как нормальный налобный фонарик типа Wurkkos HD15 он только отмахнулся. Чтобы вы понимали — мне в фонариках с зумом на днях прислали 4*21700 аккумулятора для яркого Wurkkos TS32 — они аккурат туда помещаются. Т.е. это такой дешёвый бросовый мусор, что оправданно использовать в качестве контейнеров для пересылки аккумуляторов на нормальный фонарик. В итоге я купил такой фонарик с заявленными 300 000люм яркостью и сделал обзор, где показал что ждать от якобы мощного фонарика с линзой.
Где купить и как сэкономить
Купить (ну, точнее посмотреть. вы же не будете покупать эту дрянь?) устройство для экономии топлива можно на Алиэкспресс
Сэкономить на покупке можно с купонами и промокодами из скидочного канала в telegram, смотрите смотрите ссылку на него ниже в блоке «об авторе»
Автор не входит в состав редакции iXBT.com (подробнее »)
Об авторе
►Telegram-канал с купонами и промокодами. Зачем платить больше, если можно платить меньше?◄
| Как выбрать фонарик | Обзор лучшего шурика с Али | Группа в VK с обзорами | Самый большой в мире фонарик |
Автор Lumeniac ПА Рейтинг +3466.10
Блог Автомобили и другие средства передвижения и аксессуары 164 1020 RSS Вступить Подписаться
Не упускай интересное! Подпишись на нас в ВК и Telegram.
Пожаловаться на комментарий
12 комментариев
Добавить комментарий
Так его надо в машине тестировать, а не на повербанке. Вот поэтому и показалось что хлам. Откуда в повербанке топливо?
а слона-то я и не увидел.
ваша правда.
Да таких- разных устройств для экономии топлива, газа, электроэнергии куча. Мой отец, как-то, лет 12 тому назад услышал об устройстве для экономии газа. На основе магнитов. Я ему пытался всё объяснить — бесполезно. Ладно. Эта штука стоила долларов 10. Потом, думаю разберу корпус, достану магниты, где нибудь да пригодятся. Я по своей наивности решил, что там будут неодимовые магниты.
А когда отец понял, что его развели, позволил разобрать корпус этого чудо устройства — внутри два магнита, явно отбитые у не рабочего динамика. Короче выкинули эту штуку. А затем с одного магазина принесли не рабочие, новые ультразвуковые отпугиватели мышей-крыс. Светодиоды там не светились. И я взял грех на душу и не сказал, что там кроме светодиодов ничего нет. Починил.
Светодиоды светятся, может мыши этих «красных глаз» испугаются. Одно непонятно: когда правительства разных стран начнут наказывать за эти «разводы».
Дрянь же. Дрянь? Но со скидкой… может взять?
Дрянь же. Дрянь? Но со скидкой… может взять?
Так со скидкой можно и парочку прикупить. Дешево же. Можно даже штук пять взять.
«А внутрях у ней неонка» — классическое…
Автор, признайся, тоже клюнул на это чудо творение, а когда понял, что развели, решил здесь опубликовать)
Однажды мой, теперь уже бывший, шеф радостно, с нескрываемым счастьем, сообщил: заказал из Тридевятого царства чудо-приблуду для экономии топлива… Ну, спустя некоторое количество дней приблуда успешно прибыла на адрес и счастью этого великовозрастного дитятки не было предела. С превеликим благоговением, в моем присутствии, приблуда, а точнее две, ибо их в комплекте шло две и ставиться должны в паре, была с хирургической аккуратностью имплантирована в автомобиль (кстати, по мнению фанатов, данный авто тоже относится к категории «чудо чудесное», но об этом чуть позже)… Приблуда представляла из себя некое подобие бандажа из благородного пластика великолепного ядовито-желтого цвета, состоящая из двух половинок, скрепляемых между собой вокруг топливной трубки. «Ну, всё… теперь бабла сэкономлю… ууу..» — сказал шеф … и достал еще один комплект. … «Это — говорит — для рабочей машинки..»…
Разумеется, никакого полезного эффекта эти приблуды не дали… разве что шеф был счастлив… недолго… дня три… А история эта — про жадность: первый авто — Лэнд Круизер 200 (купленный за 2,6 ляма без всяких кредитов, картой оплатил), а второй (на котором он сам лично работал, нравился ему процесс управления автомобилем) — MAN TGX 18.440 (кроме этого были в собственности еще 7 таких). И ежемесячный доход исчислялся семизначными суммами (4-5 лет назад дело было). А приблуду я впоследствии вскрыл и обнаружил в них обычные магниты, типа тех, что в динамиках.
ну, помнится еще в пирамидки клали лезвия бритвенные, типа они там сами затачиваются
Классика с которой ржал ланкарра — топливные намагничиватели, а на соседней «полке» — топливные РАЗМАГНИЧИВАТЕЛИ. )))) И те и те экономят топливо и дают прирост мощности (по заверениям китайцев)))
В позднесоветское, кооперативное время встречал нечто подобное, но в инструкции была явно прописано: проверить и при необходимости отрегулировать двигатель и ходовую часть, проверить и довести до нормы давление в шинах… Поэтому прибор помогал.
Источник: www.ixbt.com
