Часы собраны на модуле ESP-12E(ESP8266). Использование данного модуля позволяет реализовать синхронизацию времени с использованием NTP протокола и управление настройками часов через браузер.
Возможности:
— Автоматическая установка и синхронизация точного времени при подключении к сети.
— Ручная или автоматическая регулировка яркости в зависимости от освещенности.
— Возможность управления до 8-ми RGB светодиодами WS2812.
— Управление и настройка через вебинтерфейс.
— Встроенная функция восстановления ламп (Лечение «отравления» катодов).
Для увеличения количества выводов были использованы сдвиговые регистры 74HC595 которые через транзисторные ключи управляют газоразрядными лампами ИН-12 и ИН-3. Индикация используется динамическая. В качестве часов реального времени используется микросхема DS3231M.
Для питания часов используются импульсные стабилизаторы. Стабилизатор на 3.3 Вольта сделан на MC34063. Для питания ламп используется повышающий преобразователь на MAX1771, он выдает стабилизированное напряжение 170 вольт. Оба стабилизатора питаются от напряжения 9 — 12 Вольт. Ток потребления не превышает 250ма и зависит от яркости индикаторов и режима работы.
Часы Nixie Clock NC1204 на лампах ИН-12 в акриловом корпусе
В качестве датчика освещения используется фоторезистор.
Плата может быть разделена на три части и соединятся «сендвичем» для размещения в горизонтальном корпусе, также предусмотрены разъемы для подключения кнопок, восьми светодиодов WS2812 и программирования модуля ESP-12E.
Схема устройства
Макет печатной платы
Фото готового устройства
Заказать печатные платы можно здесь.
Файл прошивки микроконтроллера
Источник: radioparty.ru
Ламповые часы на ИН12 с RGB подсветкой
Всем привет. Очередное моё повторение проекта часов Тимофея Носова Labkit.ru .
Скажу сразу — материалы этого проекта с сайта автор удалил, он ударился в коммерцию и теперь доступен только платный вариант. Я собирал когда все материалы были в свободном доступе :
Управление часами тремя кнопками – «увеличить», «уменьшить» и «ок» (выбор режима).
Нажатием на кнопку «ок» перебираются следующие режимы:
– настройка часов текущего времени (ЧЧ _ _);
– настройка минут текущего времени (_ _ ММ);
Электронные часы на газоразрядных индикаторах ИН-12 конструктор подарок для друзей своими руками
– настройка часов будильника (ЧЧ._ _);
– настройка минут будильника (_ _.ММ);
– настройка текущего дня недели от 1 до 7 (0 _ _ 1);
– срабатывание будильника в понедельник (1 _ _ 1);
– срабатывание будильника во вторник (2 _ _ 1);
– срабатывание будильника в среду (3 _ _ 1);
– срабатывание будильника в четверг (4 _ _ 1);
– срабатывание будильника в пятницу (5 _ _ 1);
– срабатывание будильника в субботу (6 _ _ 0);
– срабатывание будильника в воскресенье (7 _ _ 0);
– яркость свечения ламп от 0 до 20 (8 _ 05);
– почасовой сигнал с 9:00 до 21:00 (9 _ _ 1);
– ежеминутная смена подсветки (10 _ 1);
– выбор цвета подсветки, в т.ч. выключено (11 _ 1).
Есть автоматический выход из настроек после 15 сек бездействия.
И так, собственно схема
Полный размер

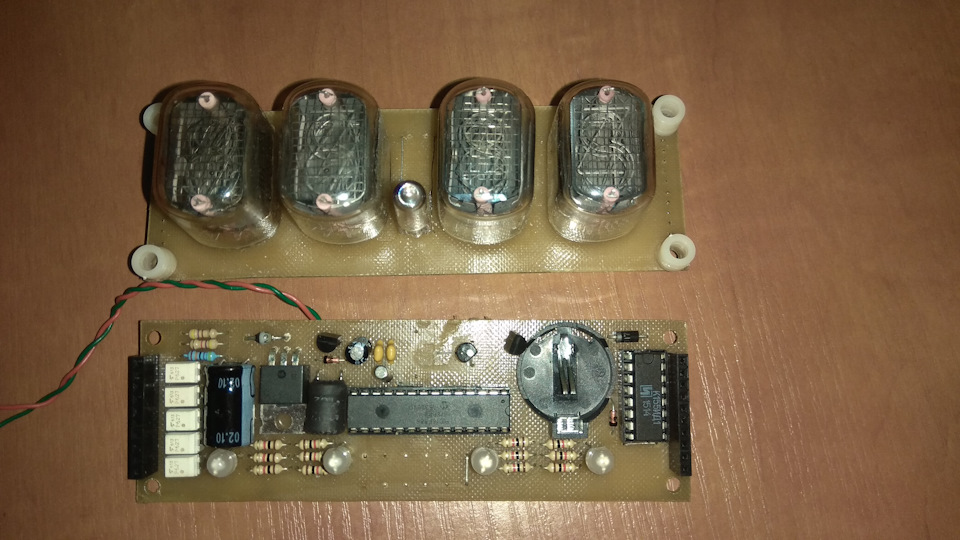

от себя добавил подключение пищалки через транзистор дабы увеличить громкость чипа UM66T19. Платы односторонние соединяются бутербродом
Полный размер
Схема заработала сразу без всяких плясок. Питание от «сименсовской» зарядки 5в 0,4а .
Ну и как всегда наверное у всех радиолюбителей вечный вопрос — довести свою поделку до законченного вида. Я очень долго собирался с мыслями — надо оно мне или не надо, но в итоге я решился и купил чпу фрезер с рабочим полем 300х180мм. Корпус выточил из соснового 18мм мебельного щита. Ох и помучился я осваивая его. Один Арткам чего стоит.
Сколько было сломано фрез, испорчено материала, мешков для пылесоса, жалоб жены на пыль и громкое жужжание часами. В итоге получилась вот такая коробочка
Источник: www.drive2.ru
Продадимся Китаю или поддержим наших?
Накануне в одном из наших аккаунтов разразились захватывающие баталии. Всё началось с комментария а-ля: « Кто вы такие и что тут предлагаете? На алике такой конструктор ламповых часов можно заказать за 500 рублей ».
Начнём с того, что мы — команда Past Indicator. Вот уже 9 лет производим дизайнерские ламповые ретро-часы на советских газоразрядных индикаторах, которые уже нигде не выпускают.
Вадим Антонов, основатель компании Past Indicator
Предлагаем вместе совершить экскурсию на Алиэкспресс.
Часы на лампах ИН-12
Таких ламп здесь 4. Корпус из пластика. Цена — примерно 5000 рублей.
Продавец обещает доставить товар в Россию в течение полутора месяцев. Сама доставка бесплатная.
Если мы возьмём часы на таких же лампах, но в деревянном корпусе (груша), цена на Алиэкспресс доходит до почти 12000 рублей.
Теперь берём часы на таких же лампах ИН-12 из коллекции Past Indicator.
Луноход-1 тип: Термоясень
Одни из самых бюджетных. Здесь 6 ламп ИН-12, как и в модели, на которой мы остановились выше (за 12 000 рублей). Корпус из натурального дерева (ясень или термоясень). Доставка от 1 дня, она тоже бесплатная.
Стоят они 16800 рублей, что почти в 3,8 раза дороже китайских в пластике и в 1,4 раза дороже аналога в корпусе из груши.
Но покупатель получит стильное изделие ручной работы. Здесь идеально спроектированы грани корпуса, они играют тенями при любом освещении, это специально продумано, чтобы часы украшали любой интерьер. Когда смотришь на них, кажется, словно попадаешь в иллюминатор инопланетного корабля.
Ах да, мы ещё не сказали про функционал часов. Вам и будильник, и даты в трёх форматах отображения, и регулировка яркости ламп.
Часы на лампах ИН-14
Отправляемся на Алиэкспресс.
Модель за 18000 рублей. Доставку обещают за символические 91 рубль.
Корпус заявлен из грецкого ореха, бука.
Над дизайном особо не заморачивались, даже на картинке он напоминает обычный брусок.
Таких предложений на Алиэкспресс немало, посмотрим на отзывы аналогичной модели:
А вот одни из самых популярных у нас — линейка « востоков » на ИН-14. Недавно мы их обновили, появились часы « Восток-3 » в корпусе из дуба.
Часы « Восток-3 » в корпусе из дуба
Стоят они 26800 рублей, что почти в 1,5 раза дороже китайских. Но чтобы они получились настолько эффектными и самодостаточными, над ними поработал известный питерский дизайнер Ярослав Мисонжников.
Стоит ли переплачивать в 1,5 раза?
Что ж… Мы, конечно, не станем перечислять всех, кто нам больше не нужен:
- Дизайнер
- Мастер-мраморщик
- Мастера-резчики по дереву
- Токари
- Инженеры-электронщики
- Логисты
- Менеджеры по продажам
- Бухгалтер
- Копирайтеры
- Таргетолог
- Фотограф
- Монтажёр видео
Хотя, уже перечислили. Но разве каждый замечает результат их труда, когда нужны « просто ламповые часы » .
Также лесом идут договоры на услуги связи и аренды, типографии и службы доставки. А слово « экспресс-доставка » сразу заносим в чёрный список.
Так всё-таки маркетплейс или ламповая мастерская?
Ладно, сарказм тоже — в сторону. Здорово, что есть Алиэкспресс и право выбора. На алике можно найти всё. И индикаторы там встречаются с советской маркировкой. Проблема в том, что умельцы из Поднебесной делают максимально простые и дешёвые ламповые часы. Впрочем, они ведь только пару лет назад о таких часах узнали.
Когда первое криво переведенное объявление появилось на на али, о нас уже публиковали статьи на РБК, Тинькофф, Коммерсантъ.ру.
В большинстве моделей на китайском маркетплейсе можно только установить время. Даже на инструкции к часам и наборам многие производители экономят. Упакуют в плёнку, заклеят скотчем тонкую картонную коробку и отправят степенно скитаться по почтовым терминалам. Гарантия на изделие и вовсе остаётся только на совести продавца.
Пример: комплект для сборки на индикаторах ИН-18 за 68.000 рублей.
По сути предлагают купить 6 ламп, простейшую плату даже без будильника и цветной подсветки, деревянный брусок среднего качества обработки с отверстиями под лампы и шнур.
Мы лампы ИН-18 ставим в наши коллекционные премиальные часы-крылья « DC-3 » из алюминия, цена которых 136 000 рублей. У них и упаковка класса люкс, и именной сертификат владельца идёт в комплекте.
Источник: dzen.ru
