Если у вас золотые руки и светлая голова, вы можете не покупать Bluetooth-динамик в магазине, а сделать свой собственный в три раза дешевле. И получить при этом удовольствие.
Татьяна Фам
По крайней мере, именно так сделал голландец Барт Роозен. Свою инструкцию он выложил на всеобщее обозрение, а мы не удержались от того, чтобы ее перевести.
0 РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
Необходимые компоненты
Блютуз колонка своими руками за копейки. Полезные электронные компоненты с Aliexpress
Item 1 of 7

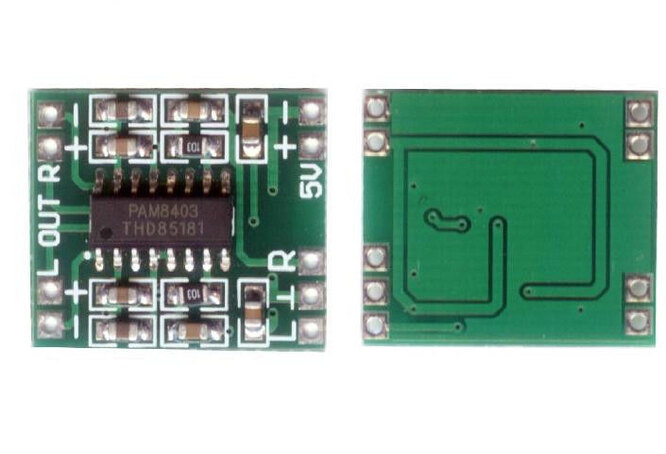

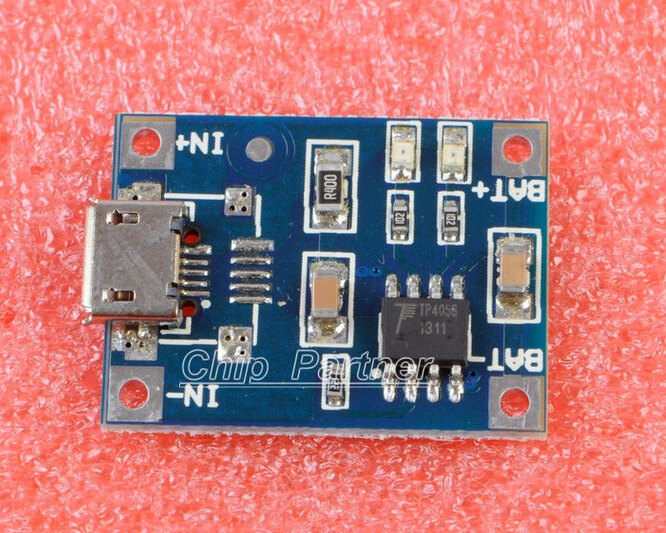

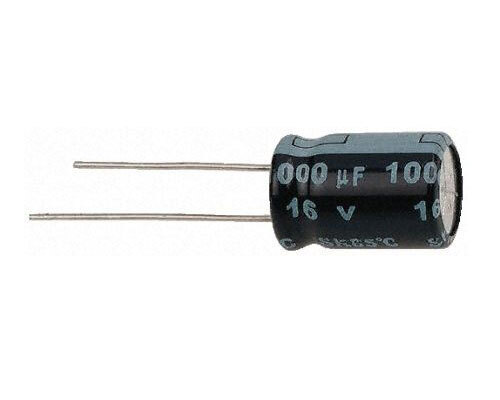

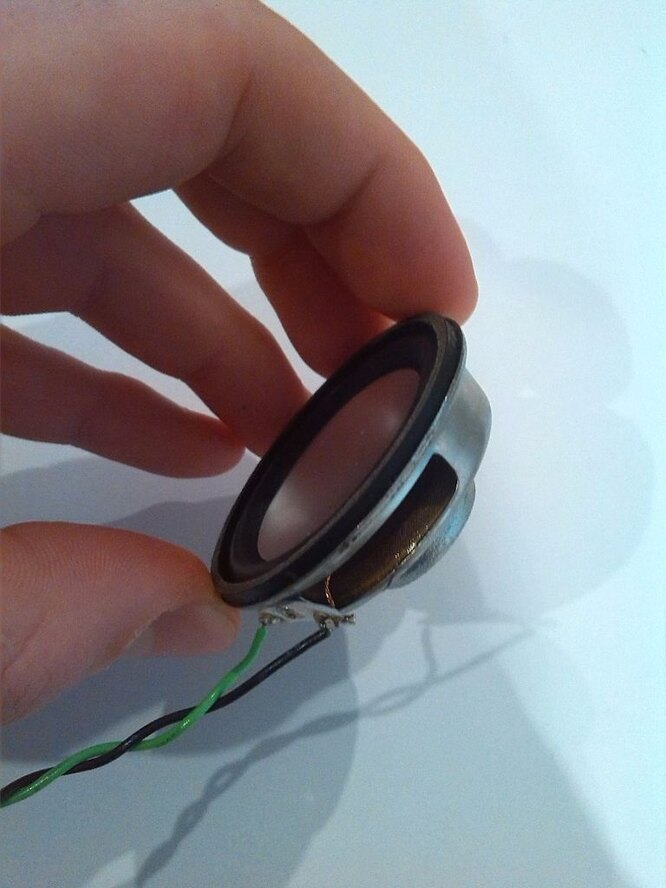

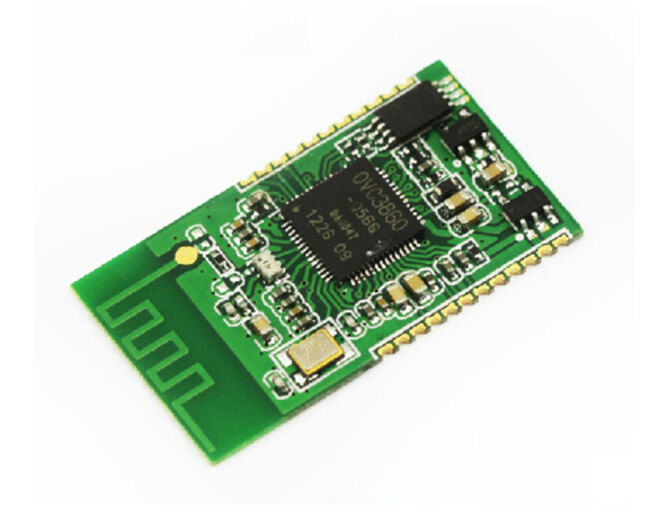

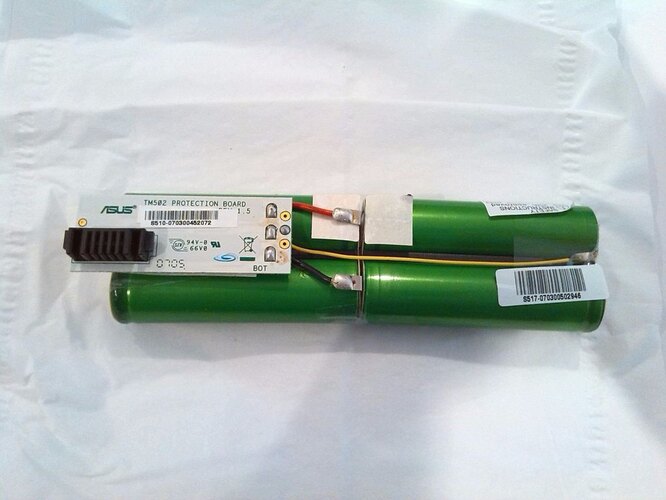

— Bluetooth-аудиомодуль — Bluetooth-зарядное устройство (micro USB) 5V 1A — усилитель 2x3W — 2 динамика 3W 4? — пальчиковые батарейки (желательно помощнее) — конденсатор: 100? F — тонкие провода и кнопочный переключатель. Всё это можно заказать на eBay в один заход. Или купить на ближайшем радиорынке.
РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
Как собрать динамик
Item 1 of 6

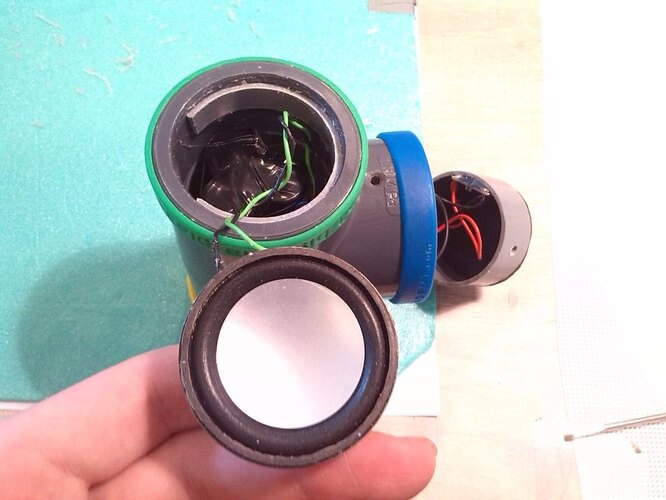

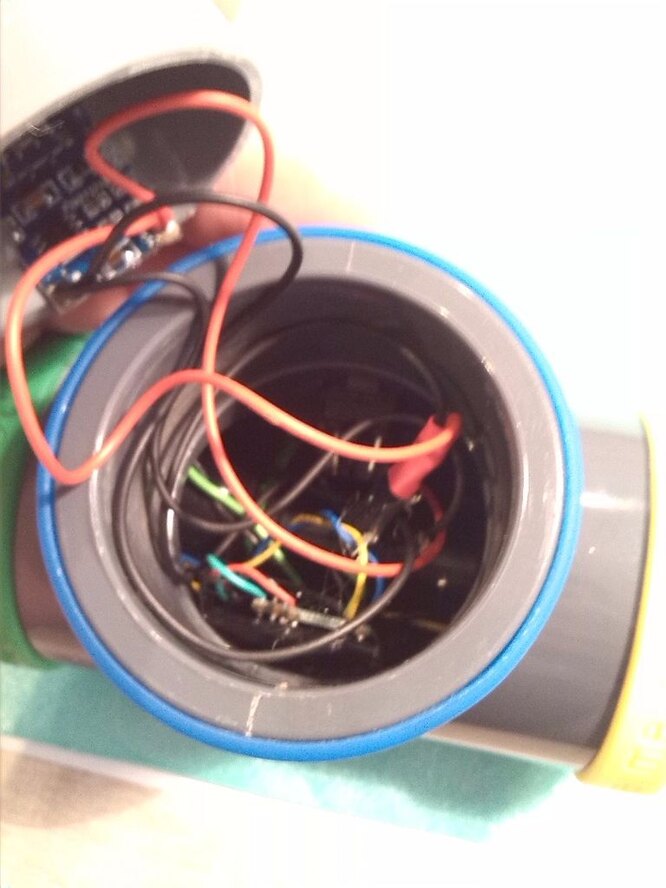

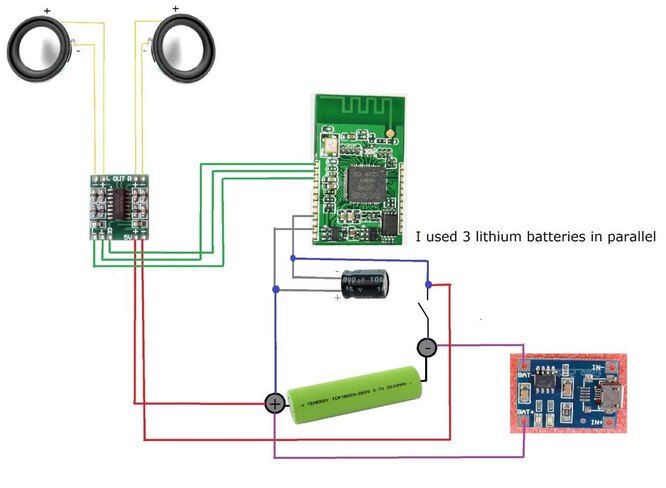

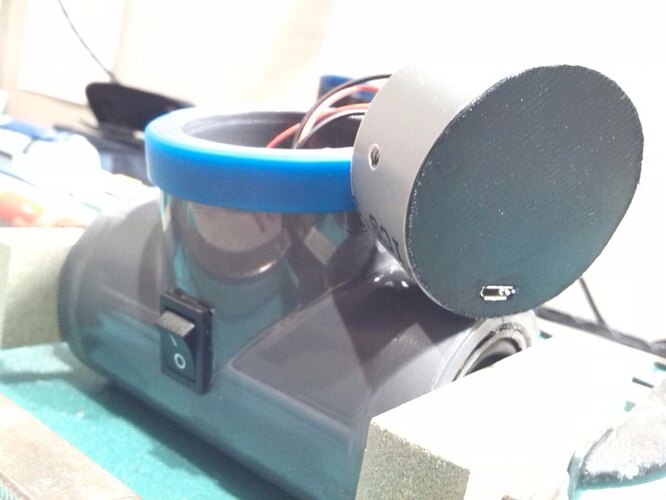

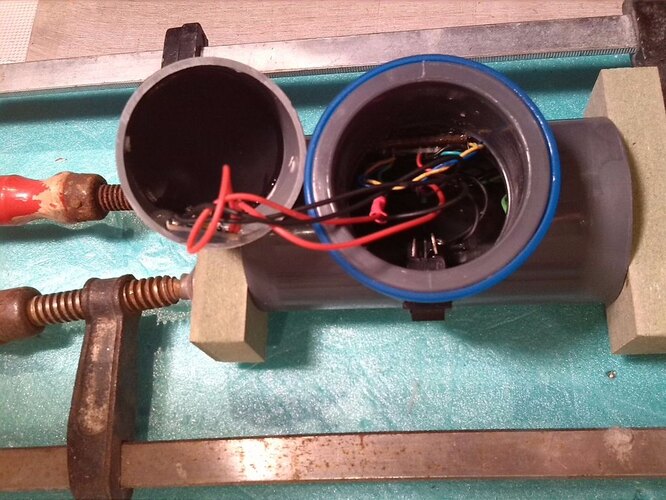

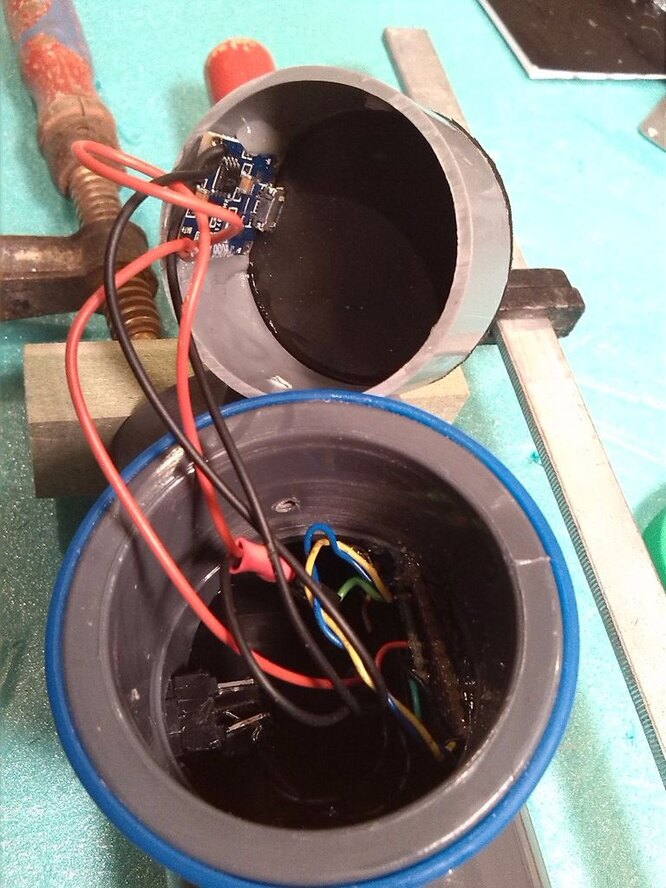

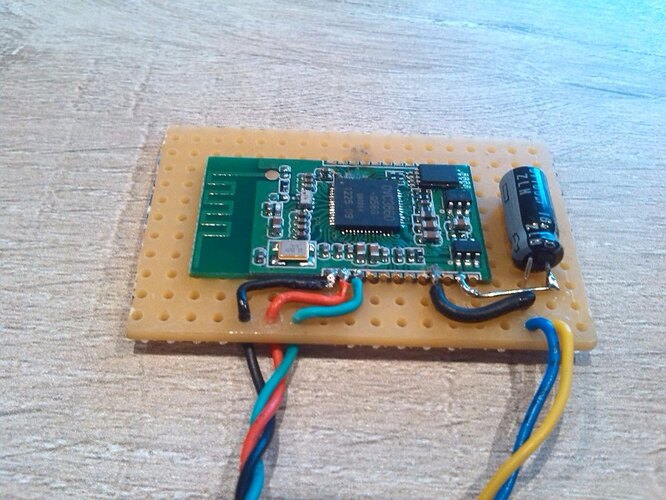

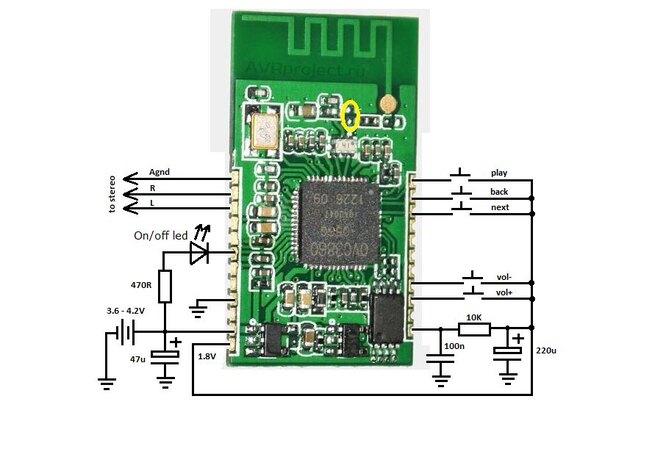

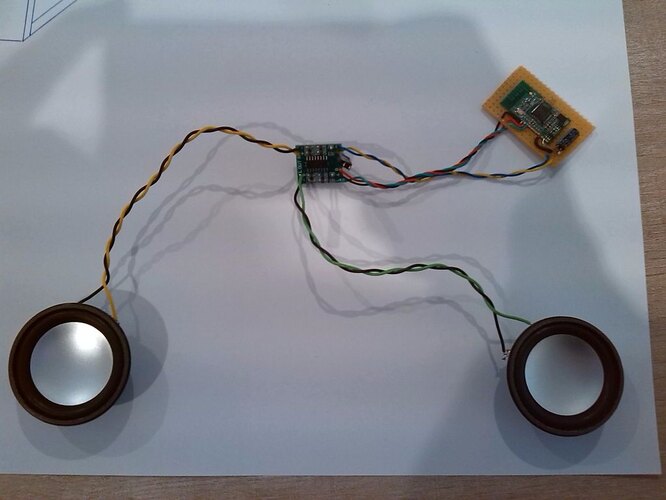

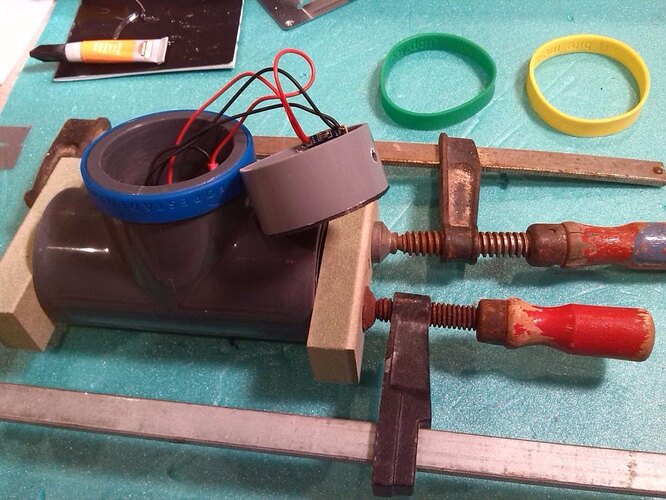

Элементы нужно соединить по приведенной схеме. При желании в схему можно включить модули для изменения громкости, остановки или запуска треков. Корпус можно сделать из дерева, но проще взять готовые ПВХ-трубки (в частности, типовой Т-образный узел диаметром 50 мм, который продаётся в любом магазине сантехники).
0 РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
Item 1 of 8

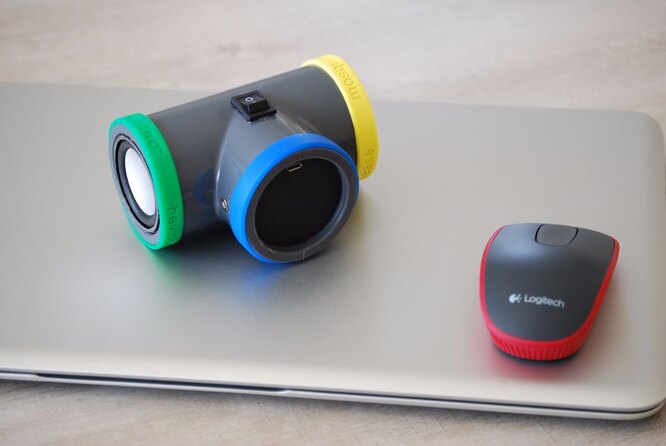

Результат

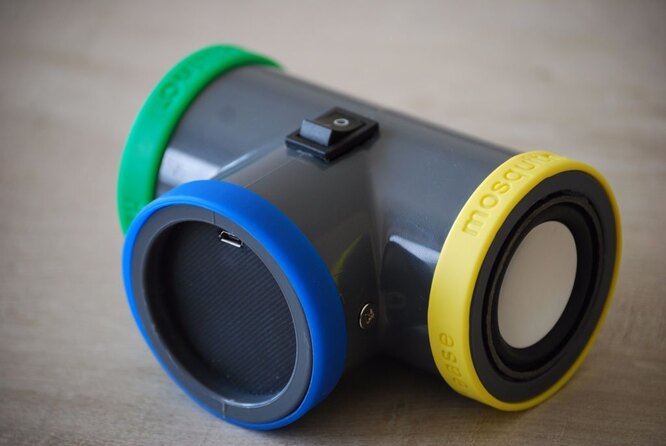

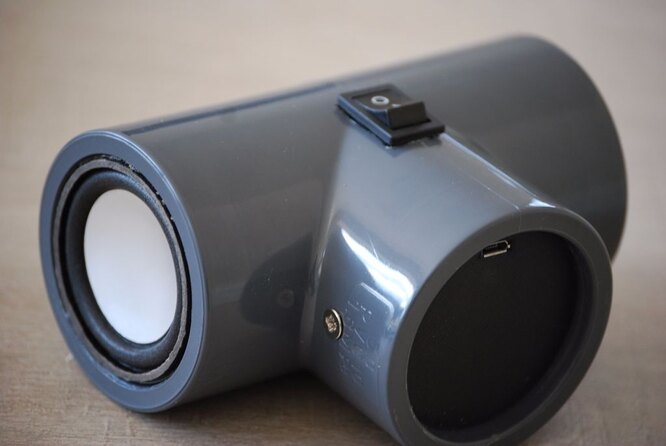

А в результате мы получаем очень неплохой Bluetooth-динамик, которым можно хвастаться: всё-таки своими руками и из подручных средств.
Item 1 of 5
Нажми и смотри
2 обсудить
mym 01 Мая 2015, 14:05
dimaby 30 Апреля 2015, 13:04
Загрузка статьи.
Источник: www.techinsider.ru
Bluetooth колонка своими руками с Алиэкспресс
Будь в курсе последних новостей из мира гаджетов и технологий
iGuides для смартфонов Apple
Как сделать простейшую Bluetooth-колонку
Александр Кузнецов — 6 июля 2017, 20:30
Из этой статьи вы научитесь собирать недорогую беспроводную колонку, с помощью которой можно слушать музыку со смартфона, планшета или компьютера. Сигнал будет передаваться по Bluetooth.
— Небольшой динамик мощностью до 3 Вт
— Плата с модулем Bluetooth
— Аккумулятор от смартфона или батарея 18650
— Усилитель с микросхемой 8002B
— Кнопки для переключения музыки (3 штуки)
— Выключатель
— Порт micro USB для зарядки
— Провода
— Коробка или круглая пластиковая банка (например, от косметики)
Сперва подготовьте корпус. Если используете банку, вырежьте на её крышке отверстие для динамика или проделайте в крышке множество мелких отверстий. Закрепите динамик болтами или клеем.
Припаяйте провода к контактам на Bluetooth-плате, ведущим к питанию, динамику, выключателю и переключателям. Эти контакты размечены на плате или указаны в инструкции к ней. Провода, идущие к динамику, должны быть длиннее остальных, поскольку они будут скручиваться, если у банки винтовая крышка.
Сделайте на корпусе отверстия для порта питания и переключателей. Припаяйте компоненты к проводам и прикрепите их к корпусу с помощью горячего клея. Плату и аккумулятор тоже зафиксируйте клеем внутри корпуса, чтобы они не болтались.
Зарядите колонку от USB-адаптера и проверьте работоспособность колонки. Если всё сделано правильно, она соединится со смартфоном и будет выводить звук. При желании банку можно покрасить краской из спрея так, чтобы было трудно догадаться, что это самодельный гаджет.
Чтобы корпус не скользил, на его нижнюю часть можно приделать ножки или прорезиненный материал.
Источник: www.iguides.ru
Самодельная блютуз колонка — как сделать своими руками всего за несколько минут?
Данный проект осуществляется за пару часов, если вы уже имели дело с ремонтом электроники, и за один вечер, если беретесь за дело в первый раз. Его цель – колонка блютуз своими руками и за минимальные средства из любых старых динамиков. В качестве бонуса я расскажу о том, как сделать блютуз колонку своими руками из обычного смартфона.
Инструменты и материалы
Переделка потребует минимального набора инструментов :
- дрель;
- отвертка крестовая;
- ножницы или кусачки;
- тонкий паяльник на 30-40 ватт;
Необходимые материалы для устройства блютуз колонки, помимо динамиков:
- литий-ионная батарея 3,7 В;
- модуль блютуз BLK-MD-SPK-B (стоит 10 долларов на али);
- Разъем 3,5 мм;
- Штекер 3,5 мм;
- Провода, в идеале — 4 разных цветов;
- Выключатель.
Дополнительно понадобится изолента, припой, флюс для пайки и термоклей (хороший суперклей тоже подойдет).
1. Создание корпуса
Приготовление к созданию самодельной блютуз колонки начинается с разбора корпуса или создания нового. Некоторые умудряются изготовить очень даже красивые подиумы для динамиков из фанеры, пвх-труб и даже футляров от очков.
2. Выключатель и разъем питания
Просверлите в корпусе отверстие для имеющейся у вас кнопки включения, если она не предусмотрена конструкцией. Вклейте его надежным клеем и проделайте тоже самое с разъемом на 3,5 мм. Пластик сверлите на низких оборотах, чтобы не перегреть его и не расплавить.
3. Подсоединение к блютуз-модулю

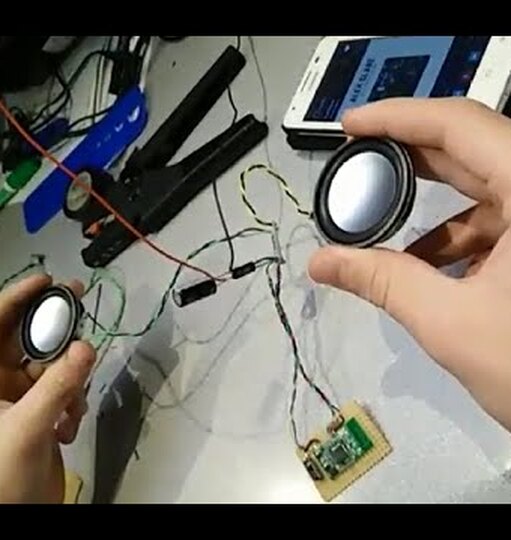

К отрицательному выводу одного динамика припаяйте два провода, еще один – к положительному. Один отрицательный провод у нас пойдет на второй динамик, а остальные – на блютуз-модуль.
4. Подключение беспроводного модуля
На приведенном изображении показана микросхема для сборки блютуз колонки своими руками с помощью BLK-MD-SPK-В. Контакты с 3 по 5 будут использованы под вывод звука, 13 и 12 – для питания.
3 — Общий провод динамиков.
4 — Положительный провод левого.
5 — Положительный провод правого.
Контакты у модуля, который применял я, очень небольшие, поэтому приходилось паять очень осторожно, дабы их не повредить. Пропаянную плату можно крепить внутри конструкции.
5. Подключение аккумулятора
Очередным этапом крепим 3 провода к аккумуляторной батарее: плюсовой контакт, минусовой и еще один провод для контроля за зарядом. Все три пойдут на разъем питания 3,5 мм, а плюсовой еще и ко второму контакту на кнопке включения.
Важно! Для зарядки подходит постоянно напряжение 3,5-4 В и ток заряда не меньше 500 мА. Можно использовать любое подходящее по параметром зарядное устройство от старого мобильника.
6. Проверка работоспособности
Как только сборка завершена, настало время включать bluetooth на телефоне или другом источнике и запускать поиск беспроводной техники поблизости. Если при соединении с новеньким гаджетом запросят пароль, используйте стандартные четыре нуля. Кстати, такую колонку запросто можно подключить к телефону Хонор или другому устройству.
Вот и всё, сделана достаточно мощная блютуз колонка своими руками, далее начинается новая жизнь без проводов.
Внешний динамик из смартфона
Как сделать блютуз колонку из обычной я рассказал. Но воспроизводить звук можно и через любой смартфон. Например, если у вас в самый неподходящий момент сломалась аудиосистема ноутбука. Для этого не нужен ни паяльник, ни провода, ни приобретение микросхем в Китае. Достаточно специального приложения для Android или iOS.
Таких программ на сегодняшний день очень много, вы можете выбрать любую по своему вкусу. Для примера я расскажу о w.
Это приложение условно-бесплатно. То есть им вполне можно пользоваться и никому не платить, но в этом случае каждые 45 минут сигнал будет прерываться не очень приятным звуком и блоком с рекламой. 3$ за полную версию снимут лимит и подарят бонусом хорошее сжатие, а также возможность нескольких соединений одновременно.
Итак, как из телефона сделать блютуз колонку самому своими руками?
- Скачиваем SoundWire на компьютер с официального сайта и на смартфон с Google Play.
- Запускаем на обоих устройствах и ждем пока они друг друга обнаружат.
- В компьютерной версии выбираем источник звука из найденных.
- Наслаждаемся решением проблемы!
Если какой-то из шагов остался непонятен, все этапы сборки блютуз колонки своими руками на видео легко найти в интернете или ниже.
