Сегодня сотовая связь развивается гигантскими темпами. Операторы обгоняя конкурентов предлагают много различных услуг. В строительство сетей 2G и 3G вкладываются большие деньги. Естественно, что сотовые операторы хотят эти затраты, как то оптимизировать, снизить, т.к. эти сети разнородные и строительство ведётся в обоих направлениях.
Huawei предложили свой вариант решения проблемы, разработали контроллер базовых станций BSC6900, он работает одновременно в двух режимах, как GSM так и UMTS. Китайцы также разработали Базовую станцию Huawei DBS3900, которая тоже поддерживает двойной режим работы. Получается, что достаточно купить один контроллер и базовые станции DBS3900 и они будут обслуживать сеть GSM и UMTS (3G).
Сокращение затрат ощутимо, даже при монтаже. Таким образом это опять дало толчок к развитию Хуавэй оборудования. Эта базовая станция поддерживает работу по IP транспорту, что является очень важной характеристикой. Так же DBS3900 поддерживает плавный переход к сетям 4 поколения, LTE.
How To Login Huawei BBU3900/BBU5900 | Huawei BBU
Принципиальная схема Базовой станции DBS3900.
Сама базовая станция DBS3900 состоит из трёх частей:
1. BBU- это основная часть БС (Обрабатывает информацию)
2. RRU- это передатчики TRx.
3. Антенна (Сектор, сота).
Секторы соединяются с RRU коаксиальными кабелями, так называемые джамперы. Блоки RRU размещаются на верху мачты, рядом с секторами. Это очень удобно, т.к. раньше на старых базухах, передатчики располагались в контейнере на земле, а до секторов прокладывались коаксиальные кабели большого сечения, а это не очень хорошо. Блоки RRU соединяются с BBU оптическим кабелем.
BBU размещается на земле в контейнере и на участке BBU-RRU потери сводятся к нулю, т.к. соединяются по оптике. BBU соединяется с любым транспортным оборудованием (Мультиплексор, релейка) и далее до контроллера базовых станции BSC6900 (через E1 по ATM или по IP).
Основные характеристики базовой станции DBS3900.
Частотный диапазон.
В данном посте, я рассказал про базовую станцию DBS3900:
1. Где она применяется.
2. Принципиальная схема соединения.
3. Основные характеристики.
4. Частотный диапазон.
Тема очень широкая и в одном посте сложно уместить. Если возникли вопрсы по поводу конфигурирования или другие, задавайте в комментариях, отвечу.
В деревне построили вышку сотовой связи.
Через месяц население подало жалобу, что дескать головные боли, ухудшение самочувствия, бла-бла-бла.
Ответ от директора был простым:
Это все фигня. Вы только подумайте, что будет, когда мы ее включим:)
Вот нашёл полезное видео (Подключение RRU и BBU).
Вход в LMT 3G HUAWEI BBU3900.
Источник: seoofis.ru
Фирмы — производители оборудования БС
Будучи базовой станцией системы мобильной связи, DBS3900 состоит из блока обработки базовых частот (BBU) и выносного радиочастотного блока (RRU). BBU3900-это блок обработки базовых частот. Радиочастотный блок RRU3004, поддерживает работу двух/четырёх радиопередатчиков.
Рисунок 2.3 Huawei DBS3900 RRU3606 (сверху) и BBU3900 (ниже)
В DBS3900 используется выносной радиочастотный модуль, отвечающий требованиям построения сетей в аспекте расширения ёмкости, гибкости установки и модернизации.
Между блоками RRU3004 и BBU3900 используется интерфейс CPRI, который обеспечивает соединение двух модулей с использованием оптических кабелей. Это позволяет существенно сократить затраты по созданию автозала, установке оборудования и эксплуатации.
Внедрение DBS3900 с распределёнными BTS позволит ускорить развитие мобильных сетей, обеспечит большую их совместимость с другими сетями, также позволит использовать широкополосные технологии.

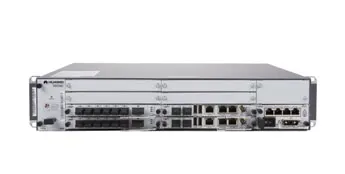

BBU3900 является блоком обработки базовых частот для установки внутри помещений, который обеспечивает централизованное управление эксплуатацией и обслуживанием, а также обработку сигнализации всей системы базовой станции и обеспечивает опорный сигнал синхронизации. Также блок имеет физические интерфейсы для соединения с BSC и RRU3004. BBU3900 устанавливают в статив 2 U высотой и шириной 47.5 см. Он может быть установлен в статив 19 “, либо смонтирован на стену.
В BBU3900 устанавливаются дополнительные платы, обеспечивающие мониторинг окружающих условий, мониторинг интерфейса Abis и сигналов синхронизации GPRS. BBU3900 это компактное оборудование, простое при установке. Потребляет небольшой объём мощности и обеспечивает полный спектр услуг.

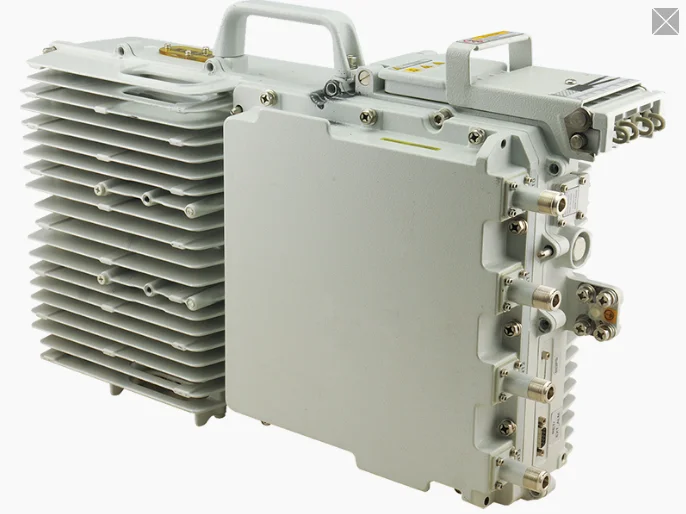

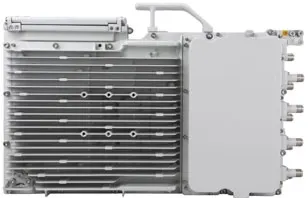

RRU3004 — выносной радиочастотный блок. Обеспечивает обработку сигналов основных частот и радиочастотных сигналов. Один RRU3004 выполняет функцию двух приёмопередатчиков. Если два модуля RRU3004 установлены в подстативе RRU3004, они выполняют функцию четырёх приемопередатчиков.
Один модуль RRU3004 обеспечивает два приёмопередатчика. Два модуля RRU3004 установленные в подстативе RRU3004, выполняют функцию четырёх приемопередатчиков.
RRU3004 имеет небольшой вес и характеризуется простотой установки. Подстатив RRU3004 можно установить на стальной мачте, стене или бетонном основании.
Сценарии применения DBS3900
Возможна гибкая комбинация модулей RRU3004 и BBU3900, в зависимости от фактических требований.
- * Внутри помещений
- * Устанавливается на стену или в статив 19 “, под статив RRU3004, APM или OFB.
- * Внутри помещений /снаружи
- * Распределённое покрытие в городах, на автомагистралях и железных дорогах
Характеристики
DBS3900 обладает следующими преимуществами при обеспечении покрытия:
RRU3004 поддерживает каскадное соединение трёх модулей RRU. Один модуль RRU устанавливается на расстоянии до 40 км от BBU.
Статическая чувствительность канала TCH/FS составляет -113 дБм (типовое значение при нормально температуре).
RRU3004 поддерживают технологию RRU3004.
Максимальная выходная мощность RRU3004 достигает 40 Вт (900M) или 30 Вт (1800M).
Максимальная конфигурация до 12 сот и поддержка многополосной сети.
Поддерживается распределённая передача и «Antenna hopping».
BBU3900 поддерживает 72 приёмопередатчика.
Возможности организации сети
E1/T1, оптический FE, поддержка радиорелейной и спутниковой передачи.
Поддержка топологий: звезда, дерево, цепь, кольцо и смешанных топологий.
Поддержка Flex Abis.
GSM и UMTS могут использовать BBU3900.
Оптимизирована передача с использованием интерфейса Abis. Поддержка обнаружения и восстановления свободных пакетов BTS и BSC.
При работе системы синхронизации в режиме только внутренней колебаний, система может работать непрерывно в течение 7 дней.
Поддержка различных режимов синхронизации: поддержка синхронизации с сигналом синхронизации выделенного из интерфейса Abis, поддержка синхронизации с системой GPS, синхронизация с внешним источником 2 МГц BITS.
RRU3004 работает в диапазонах 1800 МГц и 900 МГц.
Высокая адаптируемость к условиям окружающей среды
BBU характеризуется высокой адаптируемостью к условиям окружающей среды:
Диапазон рабочих температур: -20 0 C ~ + 55 0 C.
BBU может работать при широком диапазоне рабочих напряжений: -38.4 V DC ~ -57 V DC (номинальное напряжение -48 V DC).
Используемый блок питания преобразует 220 V AC в -48 V DC для работы BBU
RRU — это оборудование, которое может работать при разных условиях окружающей среды. Модуль характеризуется адаптируемостью к условиям окружающей среды:
RRU имеет закрытый интегрированный дизайн. По водонепроницаемости отвечает стандарту (IP65). Меры защиты от воздействия влаги, плесени и соляного тумана соответствуют спецификациям класса 1.
Диапазон рабочих температур RRU: -40?C ~ +50?C.
RRU может работать при широком диапазоне рабочих напряжений: -36 V DC ~ -57 V DC (номинальное напряжение -48 V DC).
Используемый блок питания преобразует 220 V AC в -48 V DC для работы RRU.
Поддержка антенн Remote Electric Tilt (RET).
Использование антенн RET позволяет настраивать сетевое покрытие путём регулировки угла наклона антенн в автозале. При этом сэкономить затраты на эксплуатацию и обслуживание.
Поддержка антенн с двойной поляризацией, позволяет сократить число антенн в соте.
Поддержка протокола AISG1.1
Преимущества
Быстрое развётывание сети
Раздельное использование BBU и RRU, компактный дизайн и распределенная установка позволяют сэкономить пространство на сайте и смонтировать BBU и RRU практически в любом месте.
Распределённая установка также обеспечивает удобство при транспортировке и быстрое развертывание сети.
BBU может устанавливаться в любом месте на стену или на бетонное основание. Также BBU устанавливается внутри BTS, устройств передачи или в системе питания, при монтаже вне помещений.
RRU устанавливается вблизи антенн. Это позволяет избежать затрат на приобретение и монтаж кабелей и фидеров.
Каждый RRU обеспечивает два высокоскоростных порта CPRI для обеспечения взаимодействия RRU и BBU в топологии кольцо. Один дополнительный порт CPRI предоставляет резервный канал между BBU и RRU.
В одном подстативе можно установить два модуля RRU3004 для поддержки распределённой передачи, обеспечения большей емкости и большего числа несущих. При сбое одного из рабочих модулей RRU3004, резервный обеспечивает услуги в соте.
Работа МС на высоких скоростях движения
DBS3900 обеспечивает работу мобильных станций на высоких скоростях движения транспорта (поездов, автомобилей и т.д.), до 400 км/ч.
DBS3900 поддерживает эволюцию от GERAN к LTE.
DBS3900 работает на основе унифицированной платформы BTS и обеспечивает эволюцию от 2G к 3G.
Источник: vuzlit.com
Беспроводная базовая станция huawei DBS3900 eLTE распределенная Базовая Станция BTS BBU
Huawei Беспроводная базовая станция DBS3900 eLTE распределенная Базовая Станция BTS BBU RRU
Используется для радиосвязи в системе eLTE и как базовая станция предприятия, DBS3900 подходит для широкого спектра приложений, которые требуют точных возможностей базовой станции приемопередатчика (BTS). DBS3900 включает два основных типа модулей: базовый ленточный блок (BBU) и удаленный радиоприемник (RRU). Эти модули могут быть гибко настроены для удовлетворения различных требований к использованию. Кроме того, небольшой размер dbs3900, низкое энергопотребление и гибкая установка позволяют легко установить.

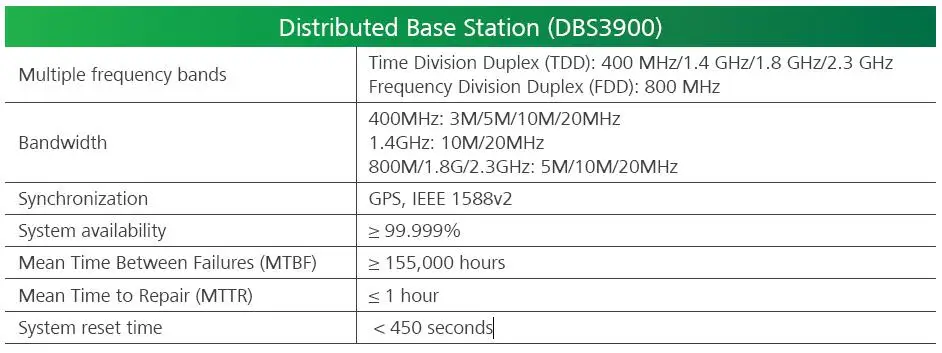

Характеристики цветного защитного покрытия DBS3900:
