BBK LEM2681FDT
BBK LT3219S
BBK LT1919S
BBK 28LEM-1022/T2C
BBK LT1510S
BBK 24LEM-5093/FT2C
BBK LD3216DK
BBK LEM2649FDT
BBK 43LEM-1007/FT2C
BBK 24LED-4097/FT2C
BBK LD2006SI
BBK LEM2497F
BBK LED2252FDTG
BBK LED1952SI
BBK LT2428HD, не включается, не горит лампочка, нет реакции на кнопку.
BBK LED2252HD
BBK LED2452HD
BBK LEM2649HD
BBK LT2428HD
BBK LEM3249HD
BBK LEM1549SD
BBK LEM2449HD
BBK LEM2249HD
BBK LEM1949SD
BBK LED2451HD
BBK LED2251HD
BBK LED1951SI
BBK LT2230HDL
BBK LD1534SU
BBK LT1930SL
BBK LMP3229HDU
BBK LD3224SU
BBK LD1524SU
BBK LT1529S
BBK LT1928S
BBK LT1929S
BBK LT2229S
BBK LD2424HDU
BBK LT2428S
BBK LT3223SU
BBK LT1526S
BBK LEM3248SD
BBK LD1506X
BBK LT1917S
BBK LEM2493F
BBK 32LEM-1019/T2C
BBK LEM2462FDT2G
BBK LEM2284F
BBK 28LEM-1003/T2C
BBK LEM2488FDT
BBK LM4027F
BBK LD2212K
BBK LD1912K
BBK LT2202S
BBK LT1902S
BBK LEM2495F
BBK 40LEM-3080/FT2C
BBK LEM3249FDT
BBK 50LEX-5025/FT2C
BBK 40LEX-5009/FT2C
BBK LED1972G
BBK LT3209S
BBK 24LED-6094/FT2C
BBK LEM2648DT
BBK LED1955DT
BBK 43LEX-5007/FT2C
BBK 40LEM-3080/T2C
BBK LD1913SU
BBK LT1918SU
BBK LD2213SU
BBK LT2218SU
BBK LT3218SU
BBK LT4222HDL
BBK LT3217S
BBK LEM2484FDT2
BBK 40LEM-1010/FT2C
BBK LED2278F
BBK LT3710HD
BBK LED2275FDT
BBK LEM2681F
BBK LEM2261F
BBK LEM3242
BBK LT2000S
BBK LEM2438F
BBK 32LEM-1001/T2C
BBK LT4221HDU
BBK LED2453FDTW
BBK 43LEM-1015/FT2C
BBK 40LEX-5025/FT2C
BBK LED2272FG
BBK LEM3287FDT
BBK LT4710HD
BBK LT4219HD
BBK LEM3289F
BBK LD1006TI
BBK 19LEM-1006/T2C
BBK LED2994
BBK LED2255F
BBK LT1914S
BBK LEM3283
BBK 32LEM-1010/T2C
BBK LT4014S
BBK LT3215S
BBK LT2621S
BBK LT3214S
BBK LT1904S
BBK LT2617S
BBK LT4210HD
BBK 24LEM-1016/T2C
BBK 20LEM-1001/T2C
BBK LEM2297F
BBK LT4219HDU
BBK LEM3283F
BBK LEM4241FDT
BBK LEM1992
BBK LT1507S
BBK LT4233HD
BBK LEM1958
BBK LEM2288FDT
BBK LEM3241FDT
BBK LT2003S
Источник: detaluga.com
телевизор LT2428HD
SHIVAKI N2001508 , BBK RC1902 пульт для телевизора BBK
Цена пульта: 970.00
Именно такого оригинального пульта как на картинке у нас, к сожалению, В ПРОДАЖЕ НЕ БЫВАЕТ.
Но по указанной цене мы предлагаем Вам полный аналог Вашего пульта в корпусе другого дизайна, это пульт очень хорошего качества и будет выполнять все функции Вашего родного пульта на 100%, если на фото Вы узнали именно свой родной пульт!
В комплект к пульту мы прилагаем полную сводную таблицу, в которой указано, где теперь какая функция находится относительно кнопок Вашего родного пульта.
Этот пульт подходит к следующей аппаратуре:
- Пульты для телевизора BBK LT1526S
- Пульты для телевизора BBK LT1902S
- Пульты для телевизора BBK LT1928S
- Пульты для телевизора BBK LT1930SL
- Пульты для телевизора BBK LT2202S
- Пульты для телевизора BBK LT2230HDL
- Пульты для телевизора BBK LT2428HD
- Пульты для телевизора BBK LT2428S
- Пульты для телевизора BBK LT3223SU
*При общей сумме заказа более 2000 рублей доставка по Москве бесплатно.
Найдите свой пульт:
ИП Сироткин Сергей Васильевич · ИНН 773102143060 · ОГРНИП 321774600797218 · Банк ТОЧКА ПАО БАНКА «ФК ОТКРЫТИЕ» г. Москва · БИК 044525999 · Корр. счет No30101810845250000999 · Расчетный счет No40802810101500255616
Источник: pultov.net
E182vg z3 c0 нет звука
С подобными проявлениями обычно выходит из строя модуль питания Adapter.
Внешний блок питания типа Adapter владелец телевизора может приобретать самостоятельно и его ремонт не всегда целесообразен. В любом случае простейшие типовые дефекты, характерные для большинства схем ИИП, можно легко обнаружить и устранить после вскрытия. Необходимо замерить вторичные выходные напряжения питания, а в случае их отсутствия проверить исправность силовых ключей преобразователей и выпрямительных диодов на наличие короткого замыкания.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, питающих, частотозадающих, демпферных. а так же элементов Отрицательной Обратной Связи стабилизации. Микросхема ШИМ (PWM) так же может быть причиной неисправности силового ключа преобразователя и проверяется заменой.
— Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.
Неисправность обычно в этих случаях наиболее вероятна в узлах подсветки матрицы дисплея. Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
При попытке выявления обрыва в линейках светодиодов следует учитывать, что сделать это без разборки панели затруднительно. Необходим, например, источник тока, чтобы открыть PN-переходы, соединённые последовательно.
— Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностика материнской платы E182VG-Z3-C0 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить.
При попытках ремонта следует проверить её элементы — CPU: MST6M182VGC-LF-Z1, SPI Flash: 25Q32, IT6633E-P, YD1517P и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных Main Board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.
Неисправность тюнера No marcking устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора BBK LEM2492F без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!
Дополнительно по ремонту MainBoard

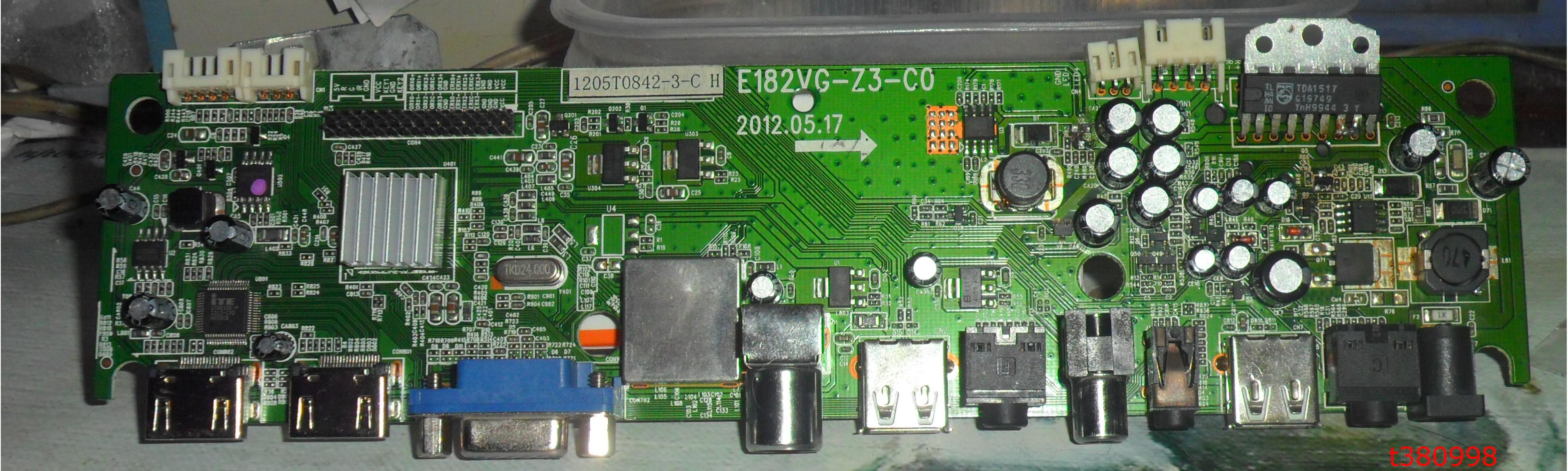

Внешний вид MainBoard E182VG-Z3-C0 показан на рисунке ниже:
E182VG-Z3-C0 может применяться в телевизорах:
BBK LEM2292F (Panel M215BD1WU3-2), BBK LEM2492F (Panel LC230EUE (TD)(A1) ).
Основные особенности устройства BBK LEM2492F:
Установлена матрица (LED-панель) LC230EUE (TD)(A1) .
Для питания всех внутренних узлов телевизора BBK LEM2492F используется внешний источник типа Adapter.
MainBoard — основная плата (материнская плата) представляет собой модуль E182VG-Z3-C0, с применением микросхем CPU: MST6M182VGC-LF-Z1, SPI Flash: 25Q32, IT6633E-P, YD1517P и других.
Тюнер No marcking обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
Brand : LG Display
Model : LC230EUE-TDA1
Type : a-Si TFT-LCD, Panel
Diagonal size : 23.0 inch
Resolution : 1920×1080, FHD
Display Mode : TN, Normally White, Transmissive
Active Area : 509.184×286.416 mm
Surface : Antiglare, Hard coating (3H)
Brightness : 250 cd/m²
Contrast Ratio : 1000:1
Display Colors : 16.7M (8-bit)
Response Time : 1.3/3.7 (Tr/Td)
Frequency : 60Hz
Lamp Type : 2 strings WLED Without Driver
Signal Interface : LVDS (2 ch, 8-bit), 30 pins
Voltage : 5.0V
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
TV Service
Страницы
- Вход или регистрация для ответа
Майн E182VG-Z3-C0
Не выходит из ДР, не на что не реагирует. (схему найти не смог)
Прикрепленные файлы:
- Вход или регистрация для ответа

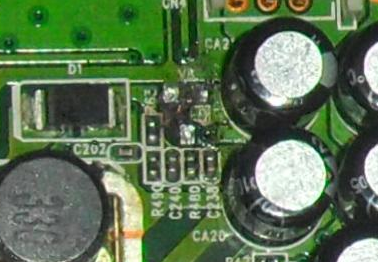

t380998, возле разъема на подсветку между D1 и кондерами чего-то нет (как-бы smd-деталюха на трех ногах)? Здесь проблема решена — http://televid-sib.ru/index.php?topic=38299.20 Пост 14 и 23..Тут-же есть и схема и прошивка
- Вход или регистрация для ответа
возле разъема на подсветку между D1 и кондерами чего-то нет
По моему стоял какой то транзистор, его разорвало, торчали одни ножки. Был коротыш по питанию УНЧ, причина оказалось пробита ёмкость С43 (на фото, рядом с МС), возможно из-за этого и разорвало транзистор. (похоже это ключ, подающий питание на УНЧ)
Прикрепленные файлы:
Александр Россия
My-chip.info — Дневник начинающего телемастера
Учимся ремонтировать кинескопные, LED и ЖК телевизоры вместе.
ЖК-телевизор BBK LT2428S. Периодически пропадает звук
06.10.2019 Lega95 4 Комментариев
День добрый, уважаемые труженники невидимой и тихой радиоэлектронной страды.
1. Заявка на ремонт
Сегодня в ремонте жк-телевизор BBK LT2428S. Со слов хозяина временами пропадает звук. Данный дефект относиться к тем редким случаям о которых говорят как о ,,плавающей,, неисправности, которая трудно поддаётся диагностированию и соответственно устранению.
2. Вскрытие, осмотр
Разбирается аппарат просто: отвинчиваются винты по периметру задней части телевизора и сразу как на ладони видим все ,,внутренности,, телевизора. Видим две платы: главную плату и блок питания совмещённый с драйвером подсветки экрана.
Визуальный осмотр внутренностей телевизора ничего подозрительного не выявил, кроме двух слегка вспухших конденсаторов, впоследствии как выяснилось не имевшие к этой неисправности никакого отношения.
3. Диагностика неисправности
Для начала характеристики и особенности телевизора.
Техническое описание и состав телевизора BBK LT2428S.
Диагональ экрана: 24″ (61 см)
Формат экрана: 16:9
Поддержка HD: 1080p Full HD
Яркость: 300 кд/м2
Угол обзора: 170°
Время отклика пикселя: 5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 200
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 6 Вт (2х3 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, S-Video, SCART, RGB, VGA, HDMI
Разъём наушников: есть
Вес телевизора: 5.8 кг
Размеры: C подставкой 580x451x240 мм
Без подставки 580x402x79 мм
Потребление от сети: 70 Вт
Model: BBK LT2428S
LCD Panel: V236H1-P01 // M236H1-P01
Inverter (backlight): LK-IN240404 VER 1.3
PWM Inverter: OB3316NQP
MOSFET Inverter: ME4946
Power Supply (PSU): LK-OP1060-010
PWM Power: A7004
MOSFET Power: 6N60
MainBoard: CV7050LA 1002H0263
IC MainBoard: SPV7050P
Spi Flash: 25T80
Дополнительная техническая информация о LCD панели:
Type : a-Si TFT-LCD, CELL
Diagonal size : 23.6 inch
Resolution : 1920×1080, FHD
Display Mode : TN, Normally White, Transmissive
Active Area : 521.28×293.22 mm
Surface : Antiglare (Haze 25%), Hard coating (3H)
Glass Depth : 0.70+0.70 mm
Contrast Ratio : 800:1
Display Colors : 16.7M (6-bit + Hi-FRC), CIE1931 72%
Response Time : 1.5/3.5 (Tr/Td)
Signal Interface : LVDS (2 ch, 8-bit), 30 pins
Главная плата BBK LT2428S
Плата блока питания BBK LT2428S
Телевизор собран на плате CV7050LA 1002H0263, с установленным на ней процессором SPV7050P. За звук отвечает микросхема TDA1517P.
Плата тюнера BBK LT2428S
Обвязка процессора SPV7050P
Были проверены все питающие напряжения на обеих платах: проверка ничего критического не выявила.
Немного о принципе работы звукового канала этого телевизора (см.рис.). Левый и правый звуковые сигналы снимаются с 50 и 51 ног центрального процессора SPV7050P и следуя через согласующие по сопротивлению межкаскадные резистивные цепочки следуют в аудиотракт построенный на микросхеме TDA1517P (выделено жирной линией на рисунке). В аудиотракте проходя через разделительные конденсаторы, левый и правый каналы подключаются к выв. 1 и 9 этой микросхемы.
Плата аудиотракта BBK LT2428S
В этом телевизоре так же имеется режим MUTE, реализуется он следующим способом (см.рис.). Сигнал этот снимается с ноги 58 процессора SPV7050P и прямиком следует в вышеуказанный аудиотракт на диод BAV70L, с него через резистор R8 сигнал следует на транзисторный ключ Q1 выполненный на транзисторе MMBT3904 (выделено жирной линией на рисунке).
Подозрение пало на режим MUTE и решено было для начала начать с него.
Схема подключения TDA1517P по даташиту
Для справки: режим MUTE реализуется довольно таки незамысловатым способом. Высокий потенциал на выводе 58 SPV7050P — режим включения MUTE, а соответственно низкий потенциал — является его противоположностью.
Внутреннее устройство TDA1517
Немного о транзисторе Q1, как ключевом элементе режима MUTE. Когда на этот транзистор подаётся высокий потенциал (вкл. ,,MUTE,,) от вывода 58 SPV7050P он открывает его, который открываясь замыкает на землю 8 ногу TDA1517P и соответственно выключает эту микросхему (выделено жирной линией на рисунке).
Удачно улучив момент (как и положено ,,плавающей,, неисправности!) проверил работу этого режима. Проверяя потенциалы по напряжению на этом транзисторе, в режимах вкл. MUTE и выкл.
MUTE, выяснилось что тот самый транзистор-ключ MMBT3904 вёл себя странно, жил своей жизнью, когда хотел закрывался, когда ему вздумается открывался и тем самым соответственно открывал/закрывал звуковую микросхему. Т.е. включался и выключался не зависимо от центрального процессора. Было принято решение его заменить.
Транзистор MMBT3904
4. Ремонт
Заменив транзистор, включив телевизор на продолжительное время ,,плавающая» неисправность не появлялась.
5. Тест и отдача
Телевизор был подвергнут однодневному краш-тесту, былая ,,плавающая,, неисправность не проявлялась. После этого телевизор был отдан довольному и отчаявшемуся было ранее хозяину (трудная неисправность).
6. Вывод
Неисправность эта штука редкая и каверзная, ремонтеру стоит запастись временем, терпением и усидчивостью.
Удачи вам!
Инструкция по эксплуатации LT1928-2428 скачать — здесь
Datasheet TDA1517 скачать — здесь
Datasheet SPV7050P скачать — здесь
Datasheet TDA9885 скачать — здесь
Service Manual LT1526Shttps://bigliki.ru/e182vg-z3-c0-net-zvuka/» target=»_blank»]bigliki.ru[/mask_link]
