Поступил новый пациент. DVD-плеер BBK DV925HD.
Знакомый аппаратик, у меня такой же, только черный. Очень нравится мне своим дизайном (ну еще бы 🙂 Если бы не нравился, я бы его не купил 🙂 ). Ничего особенного, обычный бюджетный DVD-плеер, но честно работает на свои деньги, и даже немного лучше 🙂
В анамнезе — «не включаеццо».
Проверил — и правда не включаеццо. Даже светодиод не загорается. Ну, значит, 99%, что сдох БП. Разбираем!
Как только снял крышку — причина бедульки стала ясна: электролит в первичной цепи импульсного БП решил с нами попрощаться.
Заодно прихватив с собой и предохранитель, видимо, чтобы было не так одиноко в стране вечной охоты.
Заменил и то, и другое, прозвонил диодный мост. Тот оказался цел. Ключ тоже. Похоже, можно включать. Разумеется, через лампочку.
DVD-ROM не читает диски — почему и что делать?
Включил. Лампа не горит, значит, короткого в первичной цепи нет. Но и напряжение на выходе не появилось. Значит, либо не работает ШИМ, либо помер трансформатор. Трансформатор фиг найдешь, поэтому будем надеяться, что все же ШИМ-контроллер, иначе труба.
Ну, тут уже нужна схема. Родной схемы от этого плеера в Инете не нашлось, но нашлась схема БП от другого BBK. А блоки питания в BBK унифицированы.
Сверив схему с блоком питания, убедился, что она вполне подходит. Различаются лишь некоторые номиналы и чуть-чуть схемотехника. Например, в ремонтируемом БП в первичной цепи отсутствовал конденсатор С503, а во вторичной — выход +3,3 В. В остальном все то же самое, даже обозначения деталей на плате совпадают.
Итак, похоже, вылетел VIPer22A, что неудивительно, потому что электролит обычно прихватывает его с собой. Правда, в большинстве случаев это сопровождается огнем и дымом 🙂 Здесь же Вайпер выглядел абсолютно целым. Да и ключ явно живой. Но все же попробуем поменять, так как он — подозреваемый №1. Вдруг вслед за емкостью вылетел только ШИМ-контроллер, не задев при этом ключ?
Заменяю Вайпер, включаю БП — появился легкий свист. Хороший признак: значит, ШИМ-контроллер запустился. Меряем напряжение на вторичке. Появилось, но небольшое. Значит, трансформатор жив (ура!), но, похоже, контроллер не запустился полностью, а работает в старт-стоп режиме.
Тут тоже причин может быть две: либо не работает цепь основного питания, либо ШИМ блокируется обратной связью.
Сначала проверяем цепь питания, это проще. Выпаиваем один из выводов диода D506 и прозваниваем его. Диод в полном порядке. Разве что сопротивление в прямом направлении процентов на 10 выше, чем на референсных диодах, запас которых у меня есть. Но вряд ли это камень преткновения.
R505 в обрыв не ушло. Электролит ТС502 тупо меняю. В любом случае, от этого хуже не будет, а будет только лучше. Все, теперь цепь питания точно вне подозрений.
ремонт DVD привода, не читает диски
Запаиваю вывод диода обратно, включаю — махалай (с) Амаяк Акопян. В смысле, ничего не изменилось.
Ну, значит, всему виной обратная связь. И здесь опять у нас два варианта 🙂 Либо пробит транзистор в оптопаре U502, либо стабилизатор U503 дает неправильное напряжение. Второй вариант проверить невозможно, так как напряжение во вторичке слишком низкое для того, чтобы стабилизатор показал на что он способен, поэтому для начала меняем оптопару.
Включаем БП в сеть — и на выходах появляется наконец нормальное напряжение!
На этом ремонт закончен, свинчиваем все обратно 🙂

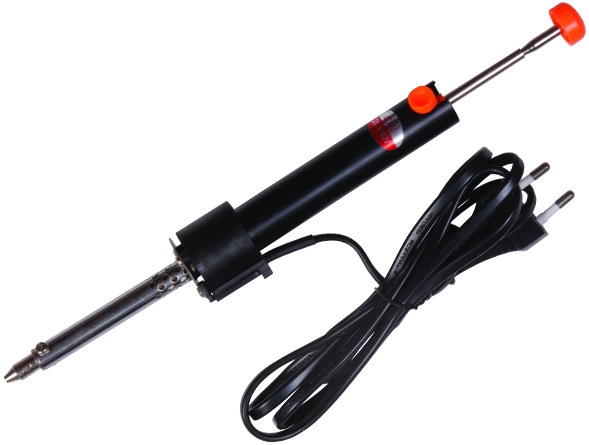

Во время этого ремонта было опробовано в деле мое недавнее приобретение: паяльник-оловоотсос Rexant.
Ожидаемо, ГОРАЗДО удобнее, чем паяльник отдельно, отсос отдельно. Пожалуй, единственный его минус в том, что он не умеет «выплевывать» то, что проглотил, поэтому придется время от времени разбирать его и вытряхивать накопившийся припой. Во всем остальном — впечатления исключительно положительные. Рекомендую.
Источник: www.drive2.ru
Отзывы DVD-плеер BBK DV924HD
Моему BBK уже 7 лет, вчера купила невый ТВ SONY BRAVIA — до слез расстроилась, что вместе не работают. Планирую в выходные купить DV924HD, у него есть HDMI выход.
Отзыв был полезен? 0 0
Андрей 05.05.2011 15:34
Комментарий:
Купили вчёра в МВидео сей девайс.Плюс к нему приобрели кабель цифровой аудио-видео Belkin AV10015qp1M HDMI. И через него подключили плеер к ЖК ТВ SAMSUNG 5-й серии. Качество картинки при установке на плеере режима 1920*1080 хорошее. С флешки отлично играет файлы (пока смотрю AVI). MKV не играет.
Ну это не принципиально.
Отзыв был полезен? 0 1
serg 09.01.2011 13:35
Комментарий:
купил два дня назад. все диски идут без проблем — и самописные в том числе. подсоединил к ТВ HDMI кабелем — показывает изумительно.
Отзыв был полезен? 0 0
Виктор 25.06.2010 16:51
Комментарий:
У меня сейчас BBK-DV624HD,очень доволен,он нет на нём HDMI гнезда.Хочу купить 9 серию,потому-что приобрёл ресивер SONY-STR-D800.Прочитал в инструкции,что через HDMI сигнал «видео/аудио» коректируется и расширяется до стандарта «SONY CINEMA»
Отзыв был полезен? 0 4
Алесандр 18.06.2010 21:45
Комментарий:
Пользуюсь 1 месяц. Перепрошил прошивкой с официального сайта, только прошивкой от BBK DV917HD.
Пробовал смотреть файлы avi более 3,1 Гб с флешки.Подключил внешний жесткий диск 2,5 на 500 ГБ все работает.Жаль, что файлы mkv не поддерживает, но в остальном аппарат отличный,рекомендую.
Отзыв был полезен? 1 3
Ольга 01.06.2010 14:33
Комментарий:
Хочу высказаться в защиту BBK! Конечно, не знаю как остальная продукция этой фирмы, но видики у них отличные (получше чем у некоторых именитых производителей).Проверено лично! У меня до этого был Самсунг.Так он рядом даже не стоял с BBK!Самсунг не читал элементарный МР3 формат,его просто на них «закусывало». BBK проглатывает любой диск (конечно, если он не слишком битый и царапанный)BBK-это отличные видики.Всем советую.
Отзыв был полезен? 1 7
Максим 24.05.2010 15:52
Комментарий:
Плеер нормальный! Правда через три месяца перегорел — по гарантии поменяли один конденсатор, пользуюсь дальше. Но непонятно по-поводу mp4 формата, написано? что поддерживает, подсунул диск, плеер его не читает, хотя на компе все нормально воспроизводится.
И с dts вопросы — перекодировал на компе файл со звуком dts: на компе звук идет, на плеере нет! А в общем техникой доволен.
Отзыв был полезен? 0 2
Александр 14.05.2010 20:40
Комментарий:
Купил сегодня его.
Перепрошил через USB с фотика PANASONIC записал фильм Как я провел этим летом 2,2 гига на его же и сейчас балдею. Все катит. Philips этого не может.
Отзыв был полезен? 0 5
Артур 11.05.2010 01:56
Комментарий:
Работает то улёт, тут добавить нечего.
Однако сгорел на 10-й день после покупки. Стоял себе стоял сам по себе выключенным в сети (в режиме ожидания), и бац — неприятный звук (что-то среднее между глухим хлопком и скрежетом металла) позади корпуса.
Пойду менять, надеюсь второй дольше протянет.
Отзыв был полезен? 1 2
Роман 10.05.2010 00:33
Комментарий:
Весьма неплохой проигрыватель за эту сумму, после прошивки (USB-прошивку прислали с офсайта ВВК) стал читать нормальные BDрипы весом более 2Гб (как с флехи, так и с диска), после подключения к ЖК через HDMI выдал весьма неплохую картинку (есть поддержка тв с прогрессивной разверткой), осталось купить к нему аудио 5.1. Единственный минус-иногда тормозит при просмотре лицензионного DVDвидео-лечится кратковременным отключением из розетки)). Всем рекомендую!
Источник: otziv1.ru
Прошивка dvd bbk
представляют собой самые настоящие компьютеры,с функциями выполнения строго определенных действий(т.е.програмное обес dvd предназначено для просмотра видео ).
Программное обеспечение обычно называют прошивкой (англ. firmware — встроенное, «прошитое», «зашитое» внутрь ПО). Если устройство работает нормально и нареканий нет, то менять прошивку особого смысла не имеет. Однако, если производитель исправил ошибки предыдущего ПО(Например
мой dvd не читал фильмы больше 2гб.) или добавил новые функции, то возможность обновить прошивку представляется заманчивой, учитыая, что сложного в этом ничего нет, если строго следовать инструкциям.
Во время предпродажной подготовки DVD-плееры оснащаются последней версией ПО. Сравните номер версии программного обеспечения, представленного в этом разделе, и номер версии ПО, установленного в Вашем аппарате. Узнать версию программного обеспечения можно в сервисном меню плеера: нажмите на пульте д.у. «SETUP» — на экране отобразится меню, раздел «СТРАНИЦА ОСНОВНЫХ НАСТРОЕК», наберите цифровыми клавишами комбинацию «9210» — на экране появится сервисное меню проигрывателя, строчка «Version» отображает номер установленного программного обеспечения.
